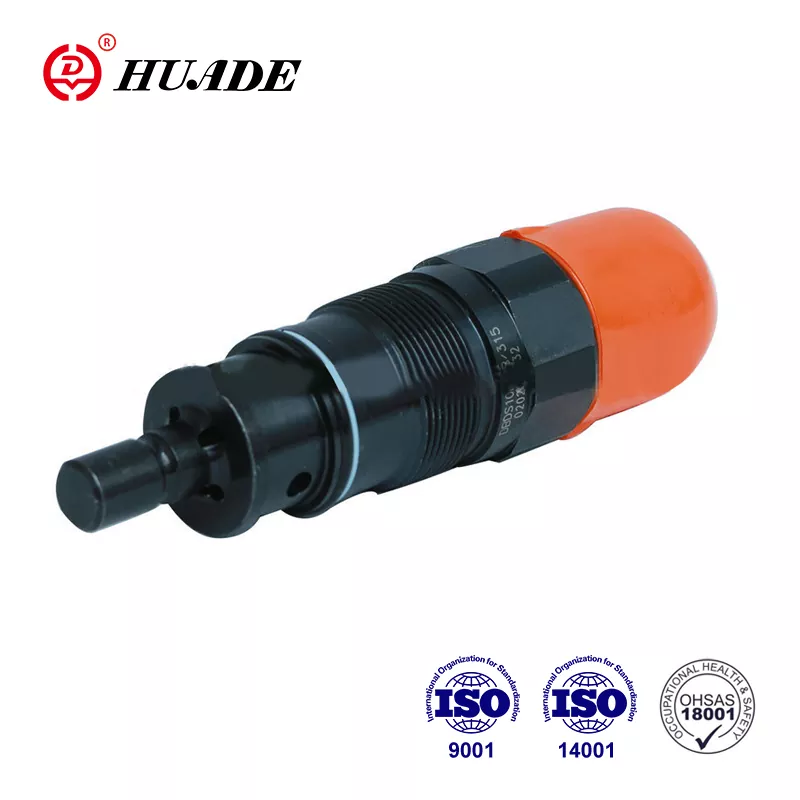

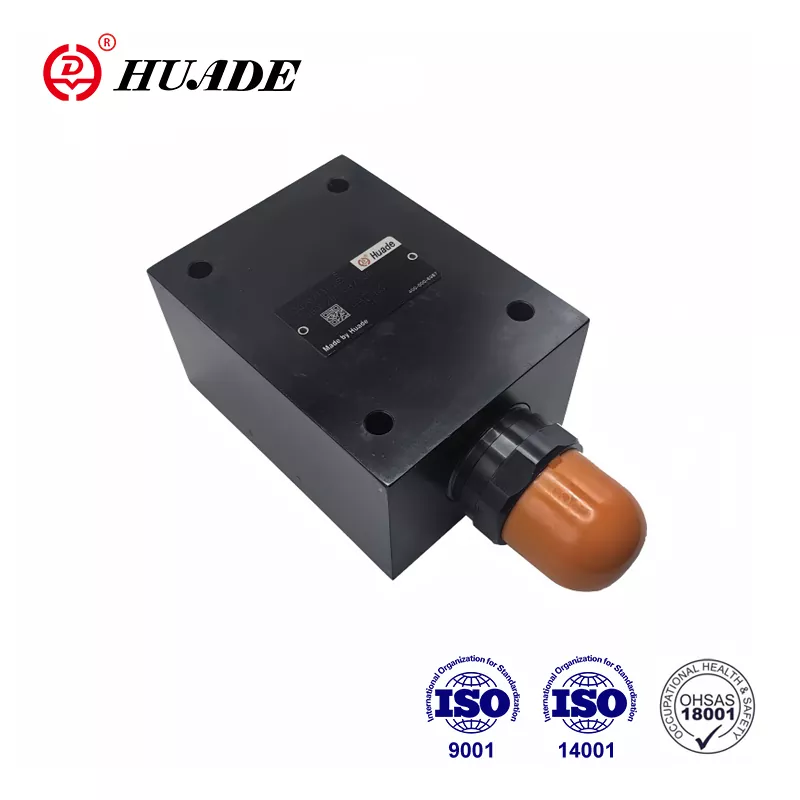

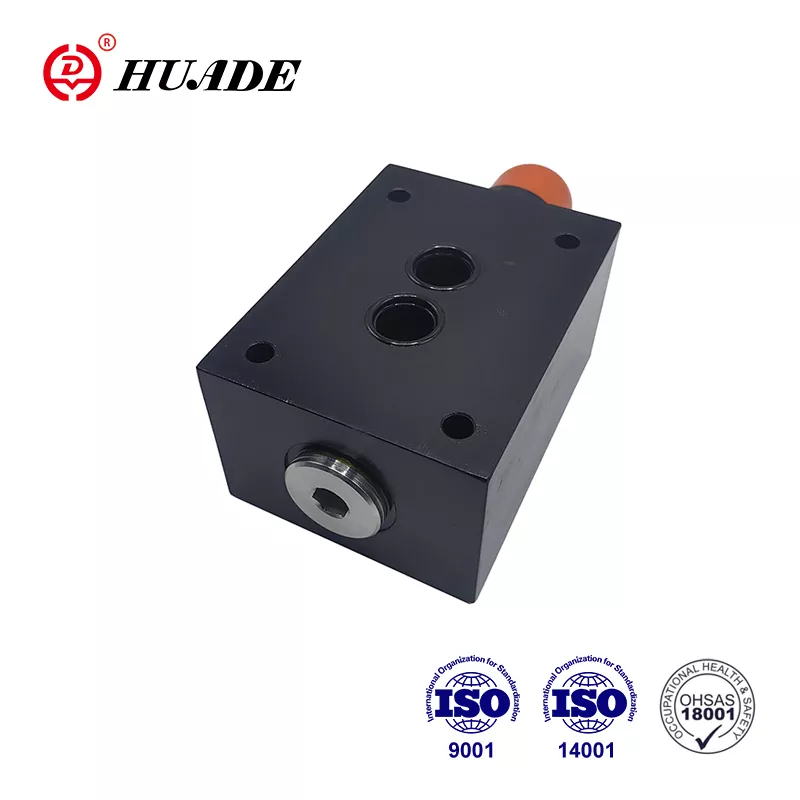

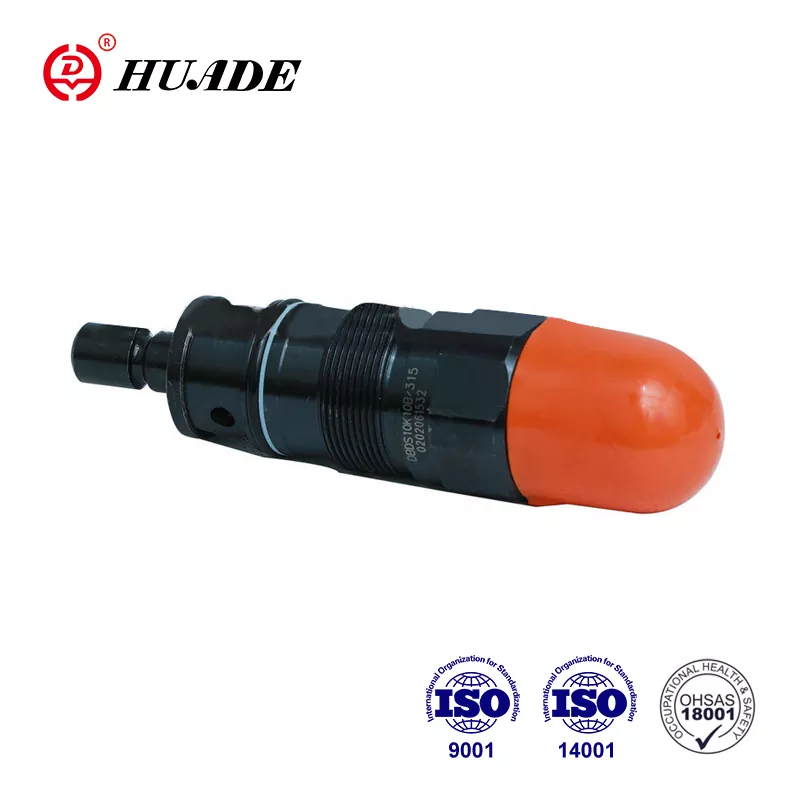

Ventil za uklanjanje tlaka DBD

Beijing Huade Hydraulic Industrial Group poznata je državna tvrtka specijalizirana za dizajn, proizvodnju i uslugu hidrauličkih proizvoda i opreme. DBWT Relief Valve može zamijeniti proizvode koje nudi Rexroth®. Tvornica je prošla ISO9001, ISO14001 i OH SAS18001. Huade Hydraulic ima dobar inspekcijski sustav kako bi se osigurala visoka kvaliteta hidrauličkih ventila. Tvornica djeluje više od 750 komada napredne proizvodne opreme uvezene iz cijelog svijeta. Svaki tlačni ventil bit će spakiran u vodootporne plastične vrećice i standardne kartone, s pričvršćenim tragovima protiv kandidata. Huade® hidraulički proizvodi široko se koriste u vojnoj industriji za promicanje modernizacije obrambene opreme.

Parametar proizvoda ventila za ublažavanje tlaka DBD

Značajka proizvoda i primjena ventila za ublažavanje tlaka DBD

Značajke:

▶ Kao ventil za uložak

▶ Za navojne veze

▶ Za ugradnju podloge

▶ 3 Elementi za podešavanje tlaka, neobavezno:

· Rotacijska gumba

· .Hex. Vijak glave sa zaštitnim poklopcem

· Rotacijski gumb koji se može zaključati s skalom

Prijava:

Funkcije, presjek i simboli ventila za ublažavanje tlaka DBD

Ventili za uklanjanje tlaka DBD -a su izravno upravljani poppet ventili.

Koriste se za ograničavanje tlaka u hidrauličkom sustavu.

Ventili se uglavnom sastoje od rukava (1), opruge (2), poppeta s kalemom za prigušivanje (4) (tlačni fazi 2,5 do40 MPa) ili kuglice (4) (tlačni faza 63 MPa) i elementa za podešavanje (3). Postavljanje tlaka sustava beskonačno je promjenjiv putem elementa podešavanja (3). Proljeće (2) gura poppet (4) na sjedalo. P kanal je povezan sa sustavom. Tlak prisutan u sustavu primjenjuje se na područje poppeta (ili kuglu).

Ako se tlak u kanalu P uzdiže iznad ventila postavljenog na oprugu (2), poppet (4) otvara se na oprugu (2). Sada tlačna tekućina teče Oblik kanala P u kanal T. Nadmetaj poppeta (4) ograničen je pin.in redoslijedom za održavanje dobrih tlačnih postavki u cijelom rasponu tlaka, raspon tlaka je podijeljen u 7 tlačnih faza. Jedan tlačni stupanj odgovara određenom oprugu za maksimalni rad koji se može postaviti s njim.

Struktura i simboli ventila za ublažavanje tlaka DBD

Simboli DBD -a

Obavijest

1. Fluid se mora filtrirati. Minimalna finoća filtra je 20 ㎛.

2. Spremnik mora biti zapečaćeno i na ulaz zraka mora biti ugrađen filter zraka.

3. Proizvodi bez podloge prilikom napuštanja tvornice, ako ih treba, molimo da posebno naručite.

4. VIKI za pričvršćivanje opterećenja moraju biti visoka razina intenziteta (klasa 10.9). Odaberite i koristite, prema parametrom navedenom u knjizi uzoraka.

5. hrapavost površine povezane s ventilom potrebna je hrapavost površine 0,8.

6. Površinska završna obrada parenja potrebna je na 0,01/100 mm.
