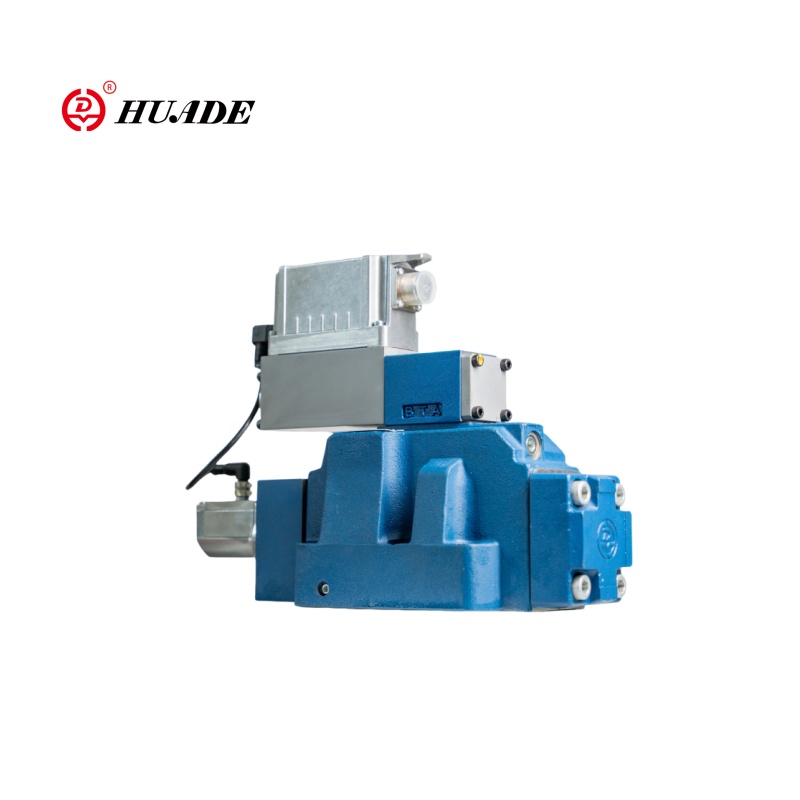

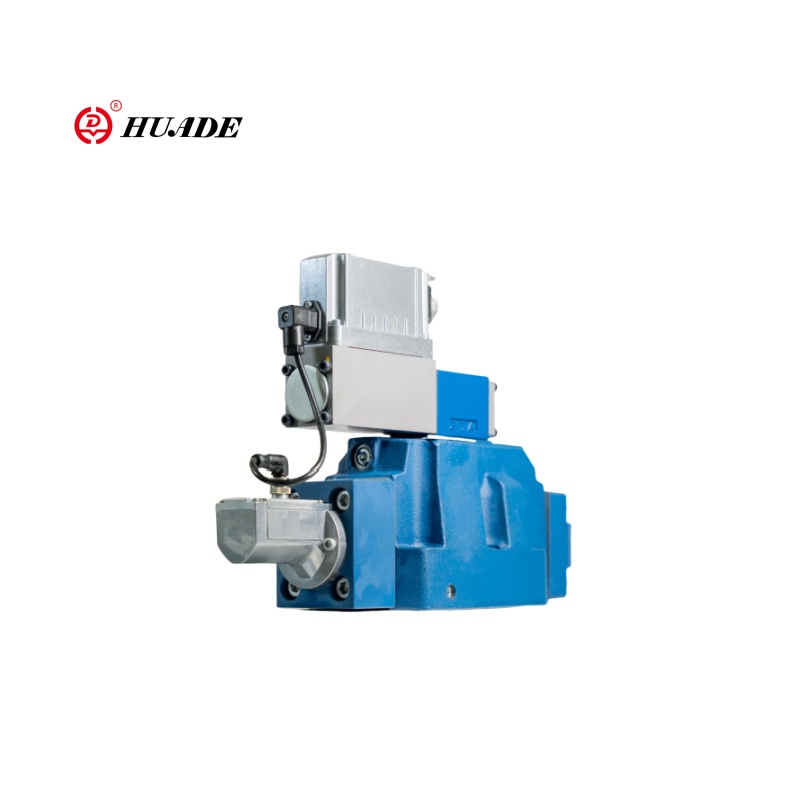

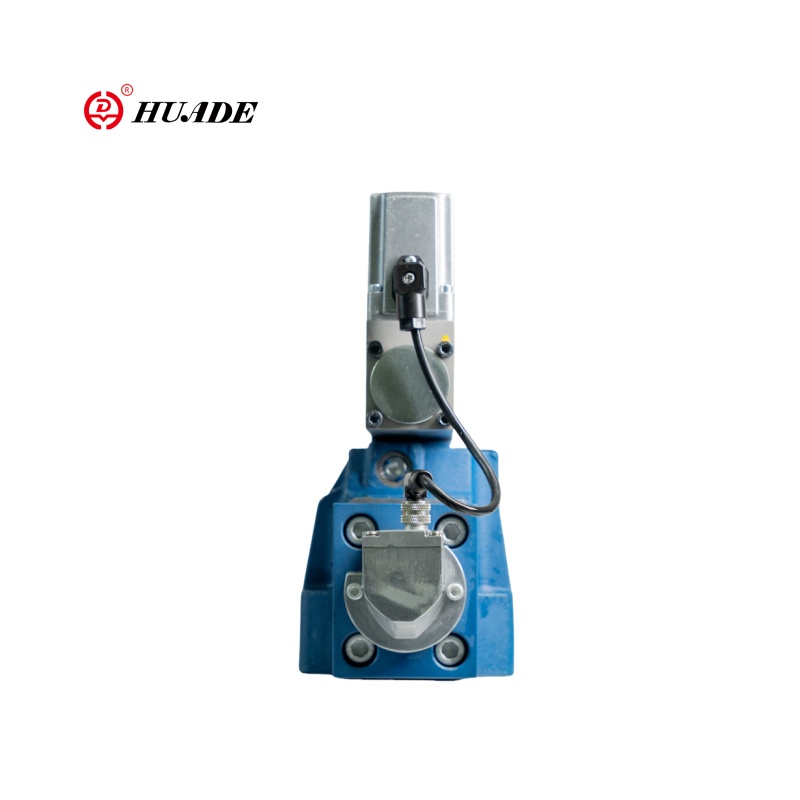

Proporcionalni usmjereni ventil 4WRLE-4x

Huadeov proporcionalni usmjereni ventil 4WRLE-4X je elektro-hidraulički proporcionalni usmjereni ventil (s povratnim informacijama o poziciji). Metoda upravljanja je proporcionalni solenoid + položaj jezgre ventila u zatvorenom krugu (LVDT povratne informacije). Huadeov ventil 4WRLE-4X, dizajn tijela, tehnologija brtvljenja i performanse solenoida blizu su razine rexroth-a, ali trajnost u ekstremnim radnim uvjetima (poput visokofrekventne vibracije, dugoročnog kontinuiranog rada) može se malo razlikovati. Huadeova cijena proizvoda obično je 20% -30% niža od Rexroth-a, s značajnim troškovima. Lanac opskrbe je lokaliziran, ciklus isporuke je kratak, a odgovor nakon prodaje je brz.

Parametar proizvoda proporcionalnog usmjerenog ventila 4WRLE-4X

Značajka proizvoda i primjena proporcionalnog ventila za usmjeravanje 4WRLE-4X

Značajke:

▪ Pouzdan - dokazan i robustan dizajn

▪ Spool visoke kvalitete -kontrola i rukava pilot kontrolnog ventila

▪ Upravljačka kalem upravljačkog ventila pilota nalazi se u položaju "neuspjeh sigurnog" kada se jedinica isključi

▪ Upravljačka kalem glavnog ventila nalazi se u središnjem položaju usmjerenom na oprugu i/ili u pomaknom položaju

▪ Fleksibilno - pogodno za položaj, brzinu i kontrolu tlaka

▪ Precizna - visoka osjetljivost odgovora i mala histereza

Prijava:

Proporcionalni usmjereni ventil 4WRLE-4X pogodan je za hidrauličke upravljačke sustave s visokim zahtjevima za dinamičke performanse, preciznost i pouzdanost, posebno u situacijama u kojima su potrebne brzog odziva i povratne informacije u zatvorenom krugu. Huadeov proporcionalni ventil 4WRLE-4X naširoko se koristi u industrijskoj automatizaciji, strojnim alatima i opremi za preradu, strojevima za ubrizgavanje i strojevima za lijevanje, oprema za testiranje i simulaciju, inženjerski strojevi itd.

Pojedinosti o proizvodnji proporcionalnog ventila za usmjeravanje 4wrle-4x

Funkcija, odjeljak

Tip ventila 4WRLE je upravljački upravljački ventil za usmjeravanje s električnim položajem povratnim informacijama i integriranom elektronikom (OBE).

Sastav ventila:

1.Pilot ventil s jezgrom ventila i strukturom rukava (1) (1)

2.Main ventil s centring oprugom i povratnim informacijama (2)

3.integrirano pojačalo (3)

Funkcija:

Kad se integrirana elektronika (OBE) isključi ili neaktivna, upravljačka kalem pilot upravljačkog ventila operira se u položaju "" neuspjeh-sigurno ". Kontrolna kalem glavnog ventila nalazi se u središnjem položaju usmjerenom na oprugu.

Integrirana elektronika (OBE) uspoređuje navedenu naredbenu vrijednost s stvarnom vrijednošću glavnog upravljačkog kalema ventila. U slučaju odstupanja od kontrole, aktivirat će se kontrolni solenoid. Zbog promijenjene magnetske sile, pilotska kontrolna kalem se prilagođava

proljeće.

Protok, koji se aktivira preko upravljačkih presjeka, dovodi do podešavanja glavne upravljačke kalem. Poprečni presjek glavne upravljačke kalem proporcionalno je reguliran proporcionalno naredbenoj vrijednosti.

Pilot ulje u upravljačkom ventilu pilot je ili unutarnji putem porta P ili vanjskog putem priključka X. Povratne informacije mogu biti unutarnje putem porta T ili vanjskog putem porta Y do spremnika.

Upravljanje solenoidom

U slučaju sljedećih pogrešaka, integrirana elektronika (OBE), kontrolni solenoidi, postavljeni su u položaj "Neuvjereni" i istovaruje pilotske uljne komore glavnog ventila. Opraktiran oprugom, glavna kalem za upravljanje ventilom premjestit će se u središnji položaj.
