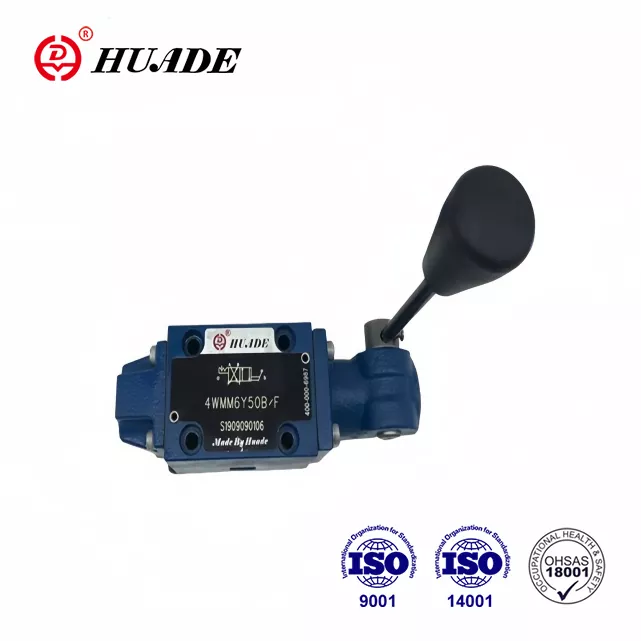

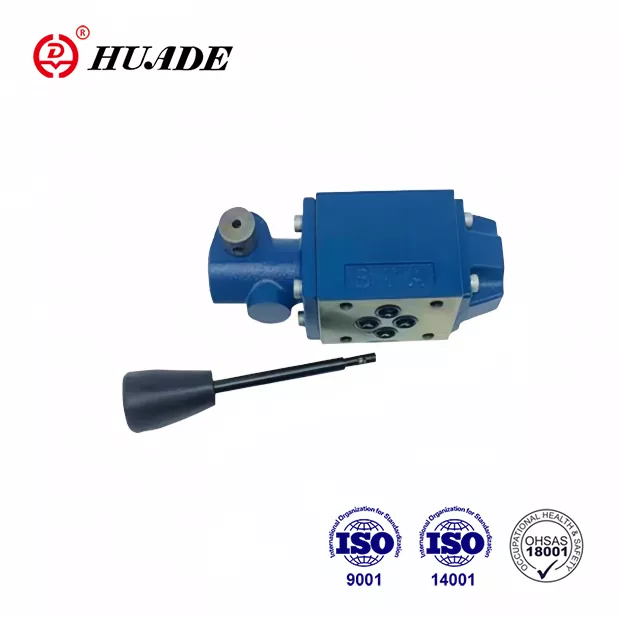

Upravljački ventil za usmjeravanje wmm 6

• Značajke proizvoda: aktiviranje ručne poluge, dizajn kompatibilan s Rexroth-om, opcije za povrat/pristizanje proljeća
• Specifikacije: veličina 6/10/16/25, maksimalni tlak 31.5-35 MPa, protok 60-450 l/min
• Primjene: građevinski strojevi, kemijska oprema, industrijski sustavi

Pošaljite upit PDF preuzimanje

Opis proizvoda

Wmm 6 ventila mogu u potpunosti zamijeniti mogu zamijeniti isti model Rexroth®-a zbog dva iskustva dugoročne suradnje između Huadea i Rexroth-a. Cijena Huade® WMM 6 je razumnija. Konkurentan je s kvalitetnom i nižom cijenom. Huade upravlja s više od 750 komada Proizvodne opreme uvezene iz SAD -a, Japana, Njemačke i Švicarske. To stavlja veliki stres na kvalitetu s vrlo strogim sustavom testiranja. Tvornica je prošla ISO9001, ISO14001 i OH SAS18001. To je pouzdan nacionalni brend u Kini. Huadeovi hidraulički ventili naširoko se koriste u vojnoj industriji i drugim poljima zbog vrhunskih performansi.

Parametar proizvoda upravljačkog ventila za usmjeravanje Wmm 6

Tehnički podaci (za aplikacije izvan ovih parametara. Molimo konzultirajte nas!)
Veličina		6	10	16	25
Maksimalan radni pritisak	Port A. B. P (㎫)	do 31.5		do 35
	Port t (㎫)	do 16	do 15	do 25	do 25
Maksimalni protok (l/min)		do 60	do 100	do 300	do 450
Presjek protoka (kontrolni položaj 0)		Za simbol Q, 6% nominalnog presjeka Za simbol w, 3% nominalnog presjeka		Za simbol Q, v, 16% nominalnog presjeka Za simbol w, 3% nominalnog presjeka

Tlačna tekućina		Mineralna ulja (za NBR brtvi) ili fosfatni ester (za pečat FPM)
Raspon temperature tlačne tekućine （℃）		-30 ～+80
Raspon viskoznosti (mm2/s)		2,8 do 500
Težina (kg)		Otprilike.1.4	cca.3.3	cca.8	Otprilike.17
Kontrolna snaga na ručici (N)		bez povratnog tlaka cca.20 bez povratnog tlaka cca.30	s približnom približno.16 ~ 23 bez otklanjača.20 ~ 27	cca.75	cca.120

Značajka proizvoda i primjena upravljačkog ventila za usmjeravanje Wmm 6

Značajke:

▶ Izravni aktivirani ventil za usmjeravanje s ručicom

▶ S povratkom opruge ili otklanjanjem, neobavezno

▶ Za ugradnju podloge

▶ Mala veličina, veliki kapacitet protoka i dobra pouzdanost

▶ Uzorak prijenosa u DIN 24 340 Oblik A, ISO 4401 i CETOP - RP 121H

Prijava:

Tip ventila za usmjeravanje WMM 6 može se koristiti zajedno s drugim sendvič ventilima iste veličine. Naširoko se koristi u građevinskim strojevima, kemijskim strojevima, lakim industrijskim strojevima, lokomotivama i drugim industrijama.

Funkcije, presjek i simboli upravljačkog ventila usmjerenog wmm 6

Wmm 6 usmjereni ventili su ručna ručica aktivirana usmjerenim ventilima za kalem. Kontroliraju početak, zaustavljanje i smjer protoka.

Ventili za usmjeravanje u osnovi sastoje se od kućišta, ručne ručice, upravljačkog bazena ③, kao i jednog ili dva povratna opruga④. U neoraženom stanju upravljačka kalem se drži u neutralnom ili njegovom početnom položaju pomoću povratnih opruga ④. Upravljačka spool se aktivira preko ručne poluge ②, to djeluje preko spoja i pin⑤ izravno na upravljačku kalem ③. Spool je na taj način premješten iz položaja odmora u svoj potreban premješteni položaj. Nakon što je ručna ručica ② vraćena u prebacili položaj nule, kalem ③ vraća se u neutralni položaj putem povratnih opruga ④.

Tip 4wmm ../ F .. (s prikrivanjem)

Ti su ventili ili 2 ili 3 upravljačke ventile usmjerenih položaja koji su opremljeni odvezivanjem, koji djeluju u svim prebacivanim položajima

Rezani prikaz tipa Wmm 6

Leptir za gas
