Ventil za oslobađanje tlaka DB 20

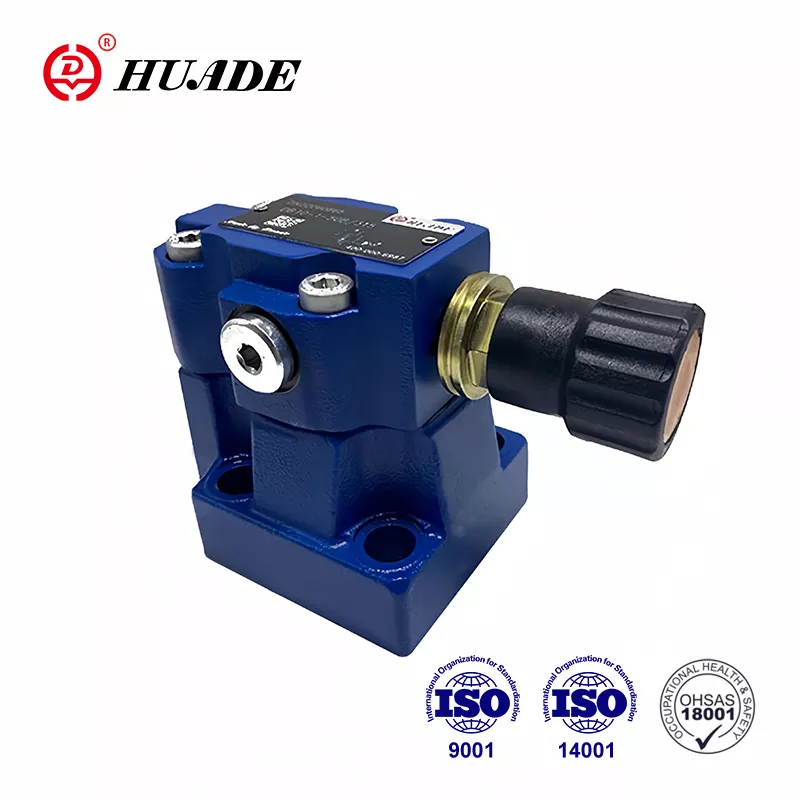

  • Ventil za oslobađanje tlaka DB 20Ventil za oslobađanje tlaka DB 20

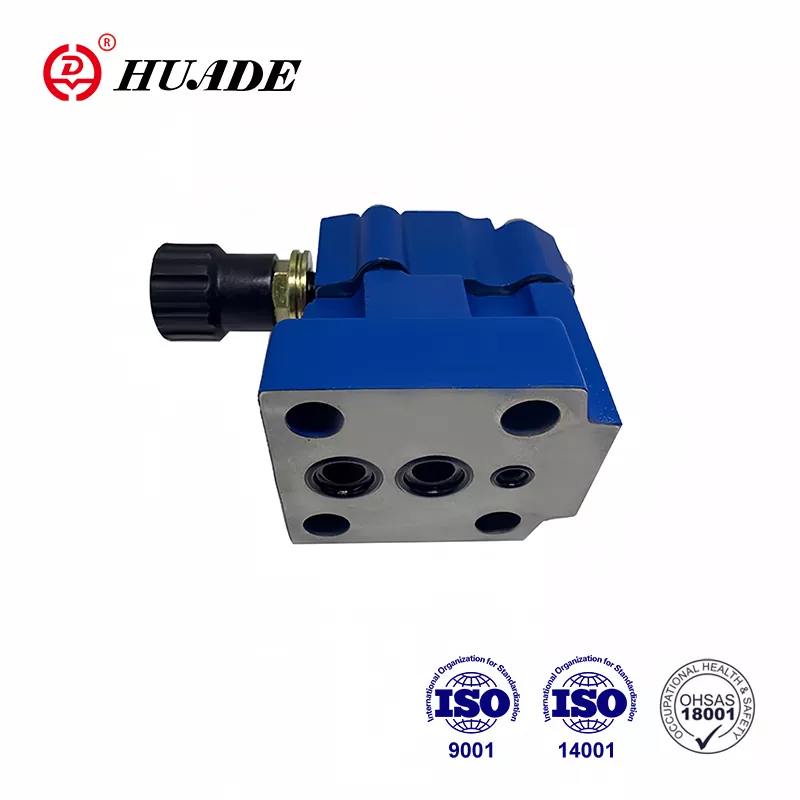

  • Ventil za oslobađanje tlaka DB 20Ventil za oslobađanje tlaka DB 20

Ventil za oslobađanje tlaka DB 20

• Značajke proizvoda: Dizajn upravljanog pilotom, mogućnost istovaranja solenoida, Rexroth DB 20 kompatibilan
• Specifikacije: maksimalni tlak od 35,0 MPa, brzina protoka od 500 l/min, ugradnju podloge/navoja
• Primjene: sustavi ograničenja i upravljanja hidrauličkim tlakom

U usporedbi s drugim sličnim proizvodima, Huade® ventili za ublažavanje tlaka napredniji su u tehnologiji i izdržljiviji u ovom polju. Tip DB 20 ventila može zamijeniti DB 20 koji nudi Rexroth. Tvornica se zalaže za pružanje kupcima visokokvalitetne i stabilne ventile hidrauličkih tlaka. Uvela je više od 750 napredne proizvodne opreme iz cijelog svijeta. Tvornica je prošla ISO9001, ISO14001 i OH SAS18001. HUADE® hidraulički ventili su relativno jeftini u usporedbi sa svjetski poznatim brandovima. Zbog svoje visoke kvalitete i niske cijene, Huade Hydraulic privukao je mnoge kupce u zemlji i inozemstvu i osvojio je široko priznanje potrošača.

Parametar proizvoda ventila za ublažavanje tlaka DB 20

General

Montaža

neobavezan

Težina

DB10

DB15

DB20

DB25

DB30

Podloška
montaža

DB (kg)

2.6

-

3.5

-

4.4

DBW (kg)

3.8

-

4.7

-

5.6

DBC (kg)

1.2 (tip dbw dodajte 1,2 kg

DBC10 ili 30 (kg)

1.5 (DBWC10 ili 30ADD 1,2kg)

S navojem
spoj

Db..g. (Kg)

5.3

5.2

5.1

5.0

4.8

Dbw..g. (Kg)

6.5

6.4

6.3

6.2

6.0

Tehnički podaci za usmjerene ventile

Vidi WE6 .../...

Hidraulički tehnički podaci

Maksimalni radni tlak u lukama A.B. X (MPA)

do 35,0

Maksimalni povratni pritisak
u luci y

DB (MPA)

do 31.5

Dbw.6a. (Standardni solenoidi) (MPA)

AC (DC) 10.0 AC (DC) 16.0

DBW.6b. (Solenoidi velike snage) (MPA)

AC (DC) 16.0

Podložni pritisak

Minimalno (MPA)

ovisan o protoku (vidi karakteristične krivulje)

Maksimalno (MPA)

Maksimalno 5,0, 10,0, 20,0, 31,5, 35,0

Maksimalni protok

DB10

DB15

DB20

DB25

DB30

Ugradnja podloge (l/min)

250

-

500

-

650

Priključci s navojem (l/min)

250

500

500

500

650

Tlačna tekućina

Mineralno ulje (za NBR brtvu) ili fosfatni ester (za FPM brtvu)

Raspon temperature tlačne tekućine (℃)

-30 do +80

Raspon viskoznosti (mm ²/s)

10 do 800

Stupanj kontaminacije

NAS 1638 Klasa 9.


Značajka proizvoda i primjena ventila za ublažavanje tlaka DB 20

Značajke:

▶ Učvršćivanje podloge

▶ Uzorak prijenosa na DIN 24 340, OBRAZIV E, ISO 6264 i CETOP - RP 121H

▶ Priključak cijevi

▶ Umetnite vezu

▶ Tri elementa za prilagodbu:

. Rotacijska gumba

. Hex. Vijak glave sa zaštitnim poklopcem

. Rotacijska gumba koja se može zaključati s skalom

▶ Solenoid koji se radi istovar putem ugrađenog ventila za kalem

Funkcija, presjek i simboli ventila za ublažavanje tlaka DB 20

General

Tipovi DB tlačni ventili su ventili za ublažavanje tlaka s pilotom.

Koriste se za ograničenje kontrolnog tlaka.

Ventili za ublažavanje tlaka (DB) sastoje se uglavnom od glavnog ventila (1) s glavnim sklopom kalema (3) i ventilom koji upravlja pilotom (2) s elementom podešavanja tlaka.

Ventil za ublažavanje tlaka DB

Pritisak prisutan u luci A djeluje na glavnu kalem (3). Istodobno se tlak primjenjuje pomoću upravljačkih linija (6) i (7), koje su opremljene otvorima (4) i (5), na opružnoj strani glavne kalem (3) i na kuglu (8) u upravljačkom ventilu pilota (2). Ako tlak u priključku A premaši ventil postavljen na oprugu (9), kuglica (8) otvara se protiv opruge (9).

Signal za to dolazi interno kroz upravljačke linije (10) i (6) iz priključka A. Tlačna tekućina na opružnoj strani glavne kalem (3) sada teče preko upravljačke linije (7), otvora za otvor (11) i kuglice (8) u oprugu (12). U tipu DB ... 50b/... teče interno putem upravljačke linije (13) do spremnika, ili u tipu DB..50/.. y..Sektarnje putem upravljačke linije (14). Zbog otvora (4) i (5) pad tlaka dolazi na glavnoj kalemi (3), veza s priključka A u priključak B je otvorena. Sada tlačna tekućina teče iz priključka A do priključka B istovremeno održavajući postavljeni radni tlak.

Ventil za ublažavanje tlaka može se istovariti ili prebaciti na drugačiji tlak (drugi tlak) putem priključka "x" (15).


Struktura DB -a ... 50b


Simbol db ... 50b


Obavijest

1. Fluid se mora filtrirati. Minimalna finoća filtra je 20 ㎛.

2. Spremnik mora biti zapečaćeno i na ulaz zraka mora biti ugrađen filter zraka.

3. Proizvodi bez podloge prilikom napuštanja tvornice, ako ih treba, molimo da posebno naručite.

4. VIKI za pričvršćivanje opterećenja moraju biti visoka razina intenziteta (klasa 10.9). Odaberite i koristite, prema parametrom navedenom u knjizi uzoraka.

5. hrapavost površine povezane s ventilom potrebna je hrapavost površine 0,8.

6. Površinska završna obrada parenja potrebna je na 0,01/100 mm.
