Kada radite s hidrauličkim sustavima ili cjevovodima za vodu, odabir pravog nepovratnog ventila može napraviti razliku između glatkog rada i skupih popravaka. Pocinčani nepovratni ventil tipa S postao je popularan izbor za mnoge industrijske primjene, ali razumijevanje po čemu se razlikuje od drugih opcija nije uvijek jednostavno.
Što je pocinčani povratni ventil tipa S?

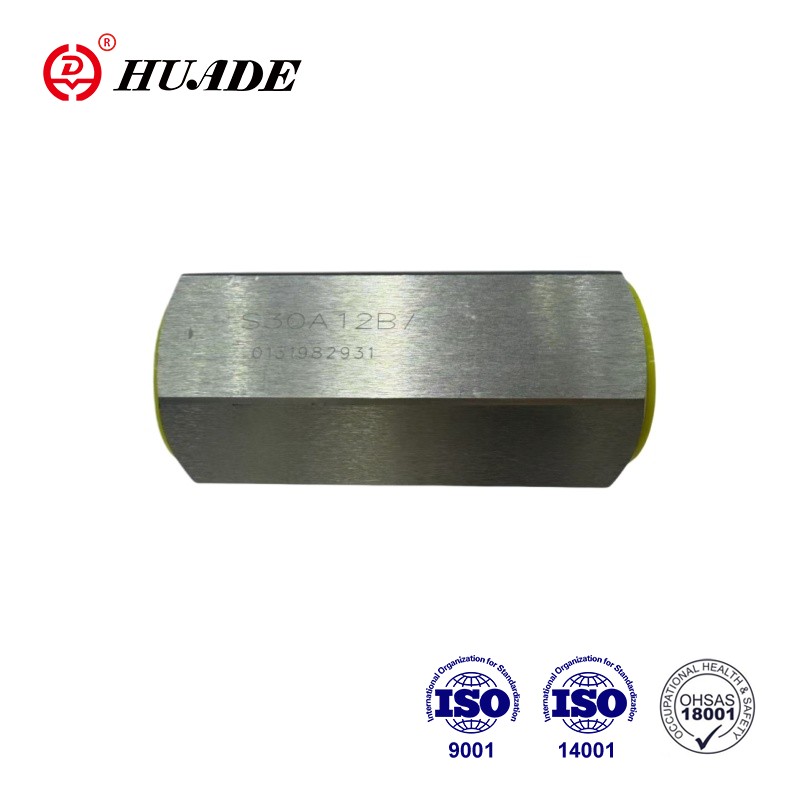

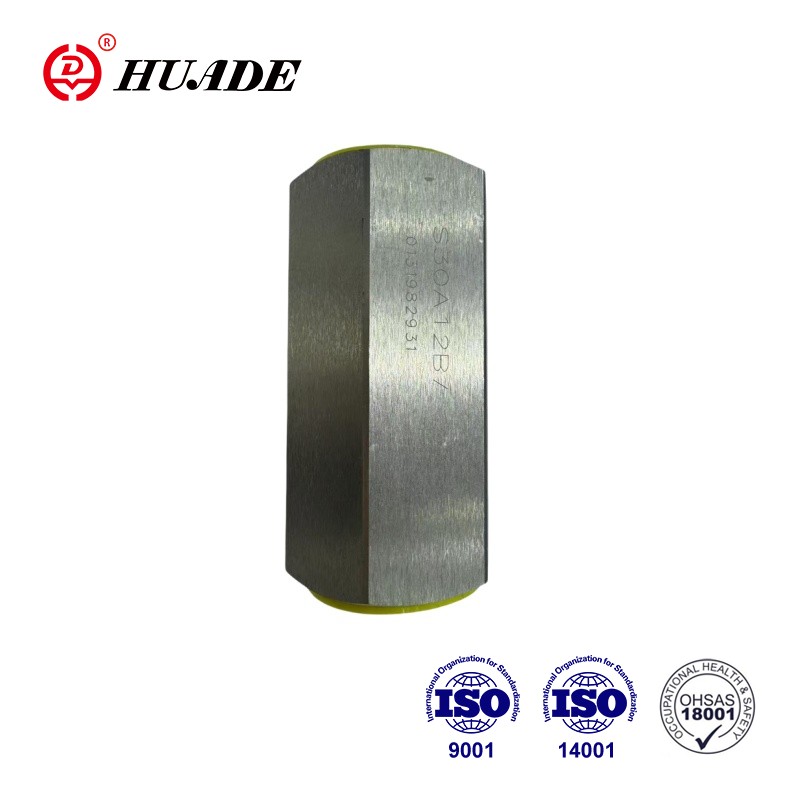

Pocinčani nepovratni ventil tipa S je jednosmjerni uređaj za kontrolu protoka koji sprječava protok tekućine unatrag u vašem cjevovodnom sustavu. "Galvanizirani" dio znači da tijelo ventila ima zaštitni premaz od cinka nanesen vrućim pocinčavanjem ili galvaniziranjem. Ovaj sloj cinka djeluje kao štit protiv hrđe i korozije, zbog čega ćete ove ventile često vidjeti u vanjskim instalacijama i vodovodnim sustavima.
Oznaka "Tip S" može značiti različite stvari ovisno o tome gledate li hidrauličku opremu ili standardne vodovodne instalacije. U hidrauličkim primjenama, tip S se obično odnosi na konstrukciju klipa ili klipa s oprugom koja može podnijeti tlakove do 450 bara (oko 6500 psi). Za radove na cjevovodu, S može označavati zakretni nepovratni ventil sa zavarenim spojevima ili seriju određenog proizvođača. Ova razlika je važna jer dva dizajna rade sasvim drugačije.
Kako funkcionira mehanizam tipa S?
Hidraulička verzija pocinčanog povratnog ventila tipa S koristi klip s oprugom koji klizi duž središnje linije. Kada pritisak tekućine dovoljno snažno pritisne klip, on sabija oprugu i otvara ventil. U trenutku kada tlak padne ili se pokuša preokrenuti, opruga gura klip natrag u njegovo sjedište, stvarajući čvrsto brtvljenje. To se događa brzo, što pomaže u sprječavanju vodenog udara (oni glasni zvukovi lupanja koje ponekad čujete u cijevima).
Cjevovod tipa S, s druge strane, obično ima disk ili preklop koji se okreće na šarki. Gravitacija i strujanje naprijed otvaraju disk, a kada protok prestane, disk se vraća na svoje mjesto. Ovaj dizajn dobro podnosi veće veličine cijevi i ne smetaju mu čvrste čestice u vodi, ali se zatvara sporije od tipa klipa. Izbor između ova dva utječe na rad vašeg pocinčanog povratnog ventila tipa S u stvarnim uvjetima.
Razumijevanje pocinčanog premaza
Proces galvanizacije uključuje uranjanje čeličnih dijelova u rastaljeni cink na oko 840°F. Ovo stvara više slojeva: unutarnji sloj od legure cinka i željeza koji se čvrsto veže za čelik i vanjski sloj čistog cinka koji preuzima udarce izloženosti okolišu. Kada ovaj vanjski sloj korodira, on zapravo štiti čelik ispod kroz proces koji se zove žrtvena zaštita.
Vruće pocinčavanje obično daje sloj debljine od 45 do 85 mikrona, koji može trajati više od 50 godina u normalnim atmosferskim uvjetima. Pocinčani nepovratni ventil tipa S koristi ovu dugotrajnu zaštitu, posebno kada se postavlja na otvorenom ili u negrijanim zgradama. Međutim, premaz od cinka ima temperaturna ograničenja. Kontinuirano izlaganje iznad 200°C (392°F) oštetit će premaz, a iznad 250°C, cink se počinje ljuštiti s čelika. To znači da vaš pocinčani povratni ventil tipa S najbolje funkcionira u sustavima koji rade s hladnim do toplim tekućinama, a ne parom ili hidrauličkim uljem visoke temperature.
Specifikacije tlaka i protoka
Tipični hidraulički pocinčani povratni ventil tipa S može podnijeti radne tlakove od 35 do 40 MPa, ovisno o veličini priključka. Manje veličine (6 mm do 15 mm) obično imaju 40 MPa, dok veće veličine (20 mm do 30 mm) mogu biti ograničene na 35 MPa. Maksimalne brzine protoka kreću se od 15 do 300 litara u minuti, što pokriva većinu mobilne hidraulične opreme i industrijskih strojeva.
Tlak pucanja (minimalni tlak potreban za otvaranje ventila) još je jedan važan broj. Za većinu dizajna tipa S, to se kreće od 0 do 0,6 MPa. Niži tlak pucanja znači da se ventil lakše otvara, što smanjuje gubitak energije u vašem sustavu. Međutim, preniska postavka može uzrokovati podrhtavanje ventila kada protok fluktuira. Vaš pocinčani povratni ventil tipa S trebao bi odgovarati minimalnom radnom tlaku vašeg sustava kako biste izbjegli ovaj problem.
Otpor protoka u dizajnu tipa S veći je od okretnog nepovratnog ventila jer tekućina mora potisnuti klip ravno prema gore protiv napetosti opruge. To stvara pad tlaka sličan onome što biste vidjeli u kuglastom ventilu. Za aplikacije s velikim protokom gdje je pad tlaka vrlo važan, možda biste trebali izračunati je li tip S pravi izbor ili bi provjera ljuljanja radila bolje.
Razmatranja temperature za pocinčane ventile
Raspon temperature za pocinčani nepovratni ventil tipa S obično se kreće od -20°C do 80°C za tekućinu unutar. Temperatura okoline treba biti između -20°C i 50°C. Ova ograničenja proizlaze iz premaza cinkom i materijala brtvi koji se koriste unutar ventila.
Kada se temperature kontinuirano penju iznad 200°C, cink se počinje raspadati. Kratko izlaganje do 350°C možda neće uzrokovati trenutni kvar, ali ponovljeni ciklusi na visokim temperaturama definitivno će skratiti vijek trajanja ventila. Ako vaš sustav redovito pokreće toplu vodu iznad 180°F, vjerojatno biste trebali pogledati opcije od nehrđajućeg čelika umjesto pocinčanog povratnog ventila tipa S.
Niske temperature općenito su manje problematične za samu pocinčanu prevlaku, ali morate paziti na stvaranje leda u vodovodnim sustavima. Tijelo ventila može puknuti ako se voda u njemu smrzne i proširi. Pravilna priprema za zimu ili korištenje mješavina glikola pomaže spriječiti ovaj problem u sezonskim sustavima.
Gdje pocinčani nepovratni ventil tipa S najbolje radi
Protupožarni sustavi glavna su primjena pocinčanih povratnih ventila. Certifikati UL i FM potrebni za protupožarne nepovratne ventile često određuju konstrukciju od pocinčanog lijevanog ili nodularnog željeza. Dizajn tipa S u ovim sustavima sprječava povratni tok iz usponskih vodova protupožarnih prskalica i osigurava da je voda uvijek dostupna kada je potrebna. Pocinčani premaz osigurava desetljeća zaštite čak iu vlažnim prostorijama s ventilima ili vanjskim instalacijama.
Sustavi za navodnjavanje također imaju koristi od instalacija pocinčanog povratnog ventila tipa S. Poljoprivredne crpne stanice, sustavi vode za golf terene i komunalne mreže za navodnjavanje koriste povratne ventile za održavanje punjenja u cjevovodima crpke i sprječavanje obrnutog protoka. Premaz od cinka podnosi izloženost gnojivima i mineralima u vodi za navodnjavanje bolje od golog čelika, iako ne tako dobro kao nehrđajući čelik.
Mobilna hidraulička oprema poput bagera, dizalica i poljoprivrednih strojeva obično koristi visokotlačnu hidrauličku verziju pocinčanog nepovratnog ventila tipa S. Ovi ventili štite hidrauličke pumpe i motore od skokova tlaka kada se stroj isključi ili kada se opterećenja iznenada pomaknu. Kompaktan dizajn pristaje u uske prostore, a pocinčani završni sloj otporan je na hrđu uzrokovanu izlaganjem kiši i blatu na gradilištima.
Gradski sustavi za distribuciju vode ponekad koriste veće pocinčane nepovratne ventile (koje neki proizvođači mogu nazvati Tip S) na crpnim stanicama i granicama tlačne zone. Ove instalacije sprječavaju povratni tok vode kroz crpke kada se isključe, štiteći opremu i održavajući odgovarajuće zone tlaka u distribucijskoj mreži.
Najbolje prakse instalacije
Ispravna ugradnja pocinčanog nepovratnog ventila tipa S počinje potvrđivanjem smjera protoka. Svaki povratni ventil ima strelicu oblikovanu ili utisnutu na tijelu koja pokazuje u kojem smjeru tekućina treba teći. Instaliranje unatrag znači da ventil ostaje cijelo vrijeme zatvoren, potpuno blokirajući vaš sustav.
Ventil se može ugraditi u bilo kojoj orijentaciji (vodoravno, okomito ili pod kutom), ali okomita instalacija s protokom prema gore često se preferira za dizajn tipa S jer gravitacija pomaže ispravnom sjedištu klipa pri zatvaranju. Kod vodoravnih prolaza, provjerite postoji li odgovarajući oslonac s obje strane ventila kako biste spriječili prijenos naprezanja cijevi na tijelo ventila.
Za navojne spojeve potrebno je odgovarajuće brtvilo, ali izbjegavajte ulazak trake ili smjese u ventil gdje bi mogli smetati pokretnim dijelovima. Za instalacije pocinčanog nepovratnog ventila s navojem tipa S koristite PTFE traku ili cijev koja je kompatibilna s vašom tekućinom. Nemojte previše zatezati navojne spojeve jer to može napuknuti tijelo ventila, posebno kod konstrukcija od lijevanog željeza.
Prirubnički spojevi zahtijevaju ravnomjeran moment zavrtnja prema uzorku zvijezde kako bi se osiguralo da brtva pravilno sjedi. Pocinčana završna obrada na stranama prirubnica trebala bi biti dovoljno glatka za brtvljenje brtve, ali grubo pocinčavanje može zahtijevati lagano brušenje prije sastavljanja. Provjerite kompatibilnost materijala vaše brtve s tekućinom i radnom temperaturom vašeg pocinčanog povratnog ventila tipa S.
Zahtjevi za održavanje
Redovita provjera održava pouzdan rad vašeg pocinčanog povratnog ventila tipa S. Prvih šest mjeseci nakon instalacije, mjesečne provjere pomažu u ranom otkrivanju problema s instalacijom. Nakon toga, tromjesečne inspekcije obično su dovoljne za većinu primjena. Tijekom pregleda potražite znakove curenja oko tijela ventila, neobične zvukove tijekom rada ili promjene tlaka u sustavu koji bi mogli ukazivati na probleme s ventilom.
Unutarnji dijelovi pocinčanog povratnog ventila tipa S mogu se zaprljati krhotinama iz sustava cjevovoda. Ugradnja cjedila ili filtra uzvodno (filtracija od 15 mikrona preporučuje se za hidrauličke primjene) sprječava krute čestice da zaglave klip ili se skupe ispod sjedišta ventila. Ovaj jednostavan dodatak može značajno produžiti vijek trajanja ventila i smanjiti potrebe za održavanjem.
Ako primijetite vodeni čekić ili glasne zvukove zatvaranja, možda je ventil predimenzioniran za vašu brzinu protoka ili je tlak pucanja postavljen prenisko. Podešavanje prednaprezanja opruge (ako dizajn vašeg ventila to dopušta) ili zamjena ventila drugom veličinom može riješiti ove probleme. Uporno curenje pored sjedišta ventila obično znači da su krhotine zapele na brtvenoj površini ili da je sjedište istrošeno i treba ga zamijeniti.
Vanjski pocinčani premaz zahtijeva minimalno održavanje, ali ako vidite da se na površini stvara bijela hrđa (mrlja od mokrog skladištenja), obrišite ga i ostavite ventil da se temeljito osuši. Ovaj bijeli proizvod korozije je cinkov oksid, i iako izgleda loše, zapravo štiti čelik ispod. Prava korozija do osnovnog metala pojavljuje se kao crvena ili smeđa hrđa i ukazuje da je cinčani premaz na tom mjestu oštećen.
Usporedba opcija materijala
Kada odlučujete između pocinčanog povratnog ventila tipa S i drugih materijala, cijena i otpornost na koroziju glavni su čimbenici. Pocinčani čelik nalazi se u sredini: košta oko 40% manje od nehrđajućeg čelika, ali pruža mnogo bolju zaštitu od korozije od čistog ugljičnog čelika ili lijevanog željeza.
Nepovratni ventili od nehrđajućeg čelika (obično kvaliteta 316 ili 304) nude najbolju otpornost na koroziju, posebno u slanoj vodi ili kemijskim okruženjima. Podnose više temperature bez oštećenja premaza i traju duže u teškim uvjetima. Međutim, nehrđajući čelik košta 2,5 do 5 puta više od pocinčanog nepovratnog ventila tipa S. Za proračunski osviještene projekte u slatkovodnim ili blagim industrijskim okruženjima, pocinčana opcija financijski ima više smisla.
Brončani nepovratni ventili dobro funkcioniraju u stambenim vodovodima i tamo gdje su potrebne više temperature, ali su ograničeni na niže tlakove od pocinčanog nepovratnog ventila tipa S. Kapacitet od 450 bara hidrauličkog dizajna tipa S daleko premašuje ono što bronca može podnijeti. Bronca također košta više po ventilu, iako ne toliko kao nehrđajući čelik.
Nepovratni ventili od golog čelika ili lijevanog željeza koštaju manje unaprijed, ali zahtijevaju bojanje ili drugu zaštitu u korozivnim okruženjima. Troškovi održavanja i kraći životni vijek obično nadoknađuju sve početne uštede. Pocinčani povratni ventil tipa S pruža bolju dugoročnu vrijednost u većini situacija u kojima nije potrebna ekstremna otpornost na koroziju.
Uobičajeni problemi i rješenja
Klepetanje ili podrhtavanje događa se kada se ventil brzo otvara i zatvara zbog fluktuacija tlaka blizu praga tlaka pucanja. Ovaj se problem često javlja kada je pocinčani nepovratni ventil tipa S prevelik za stvarni protok. Rješenje je ili ugradnja manjeg ventila ili povećanje postavke tlaka pucanja ako vaš dizajn ventila dopušta podešavanje. U nekim slučajevima dodavanje malog otvora ili ograničenja protoka nizvodno može stabilizirati uzorak protoka.
Vodeni čekić očituje se kao glasno lupanje kada se ventil naglo zatvori. Dizajn tipa S klipa općenito se s tim nosi bolje nego zakretne provjere jer se zatvaranje s oprugom odvija brzo i glatko. Ako se vodeni čekić i dalje javlja, možda će vam trebati drugi ventil sa sporijim karakteristikama zatvaranja ili dodavanje zaštite od vodenog udara u sustav. Odgovarajuća potpora cijevi također pomaže u smanjenju buke i naprezanja od skokova tlaka.
Propuštanje pored sjedišta ventila omogućuje obrnuti protok, što poništava svrhu nepovratnog ventila. Male količine curenja (ispod 0,25 cm³/min ili oko 5 kapi u minuti) spadaju u prihvatljive specifikacije za većinu dizajna pocinčanog povratnog ventila tipa S. Pretjerano curenje obično znači da su se krhotine zadržale u sjedištu, da su se brtvene površine istrošile ili da je opruga oslabila. Čišćenje ili zamjena unutarnjih komponenti rješava većinu problema s curenjem.
Vanjsko curenje oko tijela ili spojeva ukazuje na kvar brtve ili napuknuto kućište. Zatezanjem vijaka moglo bi se zaustaviti manje curenje, ali ako se curenje nastavi, morat ćete rastaviti ventil, pregledati brtvene površine i zamijeniti brtve. Pukotine u tijelu ventila zahtijevaju potpunu zamjenu ventila jer je strukturni integritet ugrožen.
Tržišne mogućnosti i dobavljači
Nekoliko velikih proizvođača proizvodi dizajne pocinčanih povratnih ventila tipa S za različita tržišta. Bosch Rexroth, Parker Hannifin i PONAR Wadowice nude precizne hidrauličke verzije s visokotlačnim mogućnostima i kompaktnim veličinama potrebnim za mobilnu opremu i industrijske strojeve. Ove tvrtke pružaju detaljne tehničke podatke i mogu pomoći pri pravilnom odabiru ventila za zahtjevne hidrauličke primjene.
Za primjenu u vodovodu i vodovodu, tvrtke kao što su Watts (uključujući njihovu marku Ames), Mueller i razni kineski proizvođači (FCV, Dervos, Neway) proizvode pocinčane nepovratne ventile koji mogu biti označeni kao tip S ili slične serije kodova. Ovi ventili obično zadovoljavaju ANSI/AWWA standarde za opskrbu vodom i dolaze s odgovarajućim certifikatima za zaštitu od požara ili korištenje pitke vode kada je to potrebno.
Cijene uvelike variraju ovisno o veličini, stupnju tlaka i certifikatima. Male hidraulične pocinčane nepovratne jedinice tipa S (priključci od 6 mm do 15 mm) mogu koštati ispod 100 USD, dok certificirani vatrogasni modeli u veličini od 4 inča koštaju oko 800 do 900 USD. Velike jedinice s prirubnicom od 12 inča mogu premašiti 5000 dolara, posebno s popisima UL ili FM. Troškovi certifikacije i zahtjevi za ispitivanje značajno povećavaju cijenu u usporedbi s necertificiranim industrijskim ventilima.
Kada nabavljate pocinčani nepovratni ventil tipa S, razmislite trebate li distributera s lokalnim zalihama za brzu isporuku ili možete naručiti izravno od proizvođača za bolje cijene za veće količine. Kvaliteta tehničke podrške također je važna, posebno za hidrauličke primjene gdje pravilan odabir utječe na performanse sustava i zaštitu opreme.
Pravljenje pravog izbora
Odabir pocinčanog povratnog ventila tipa S ima smisla kada vam je potrebna dobra zaštita od korozije po razumnoj cijeni u sustavima koji rade ispod 200°C uz umjerenu izloženost kemikalijama. Sposobnost visokog tlaka hidrauličkog tipa S dizajna odgovara mobilnoj opremi i industrijskim strojevima gdje je prostor tijesan i skokovi tlaka su česti. Za vodovodne sustave, pocinčani premaz pruža desetljeća rada u primjenama od navodnjavanja do zaštite od požara.
Međutim, pocinčani nepovratni ventil tipa S nije uvijek najbolja opcija. Visokotemperaturni sustavi iznad 180°F kontinuirani rad trebaju koristiti nehrđajući čelik. Slana voda ili visoko korozivne kemijske aplikacije također imaju koristi od nadogradnje na nehrđajući čelik unatoč višoj cijeni. Vrlo velike veličine cijevi (preko 12 inča) mogle bi bolje funkcionirati s zakretnim čekovima obloženim epoksidom ili nehrđajućim čelikom nego s pocinčanim dizajnom tipa S.
Ključni čimbenici u vašoj odluci trebali bi biti radni tlak, raspon temperature, kompatibilnost tekućine i izloženost okolišu. Uskladite specifikacije ventila sa svojim stvarnim zahtjevima sustava umjesto pretjeranog specificiranja uvjeta koji se neće dogoditi. Ispravno odabrani pocinčani nepovratni ventil tipa S pružit će godine pouzdane usluge uz minimalno održavanje, štiteći vaše pumpe i opremu dok će vaš projekt biti unutar proračuna.
Razumijevanje što tip S znači u vašem specifičnom kontekstu (hidraulički klip u odnosu na provjeru zakretanja cjevovoda) pomaže osigurati da dobijete pravi ventil za svoju primjenu. Ako ste u nedoumici, posavjetujte se s proizvođačem ili kvalificiranim distributerom koji može pregledati parametre vašeg sustava i preporučiti odgovarajuću konfiguraciju ventila. Odvajanje vremena za pravi izbor sada sprječava skupe pogreške i kasnije zastoje.
