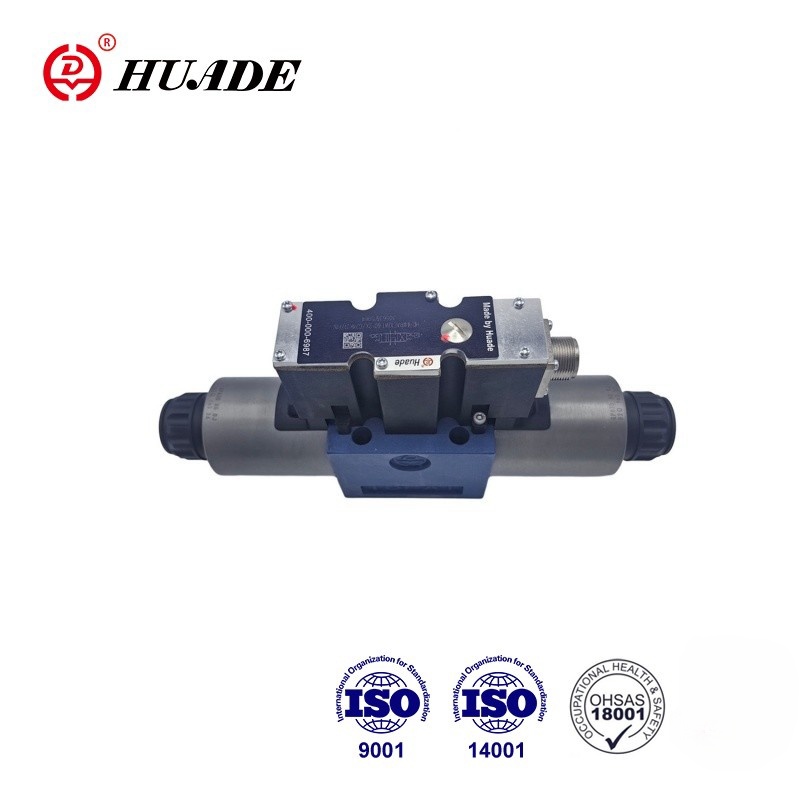

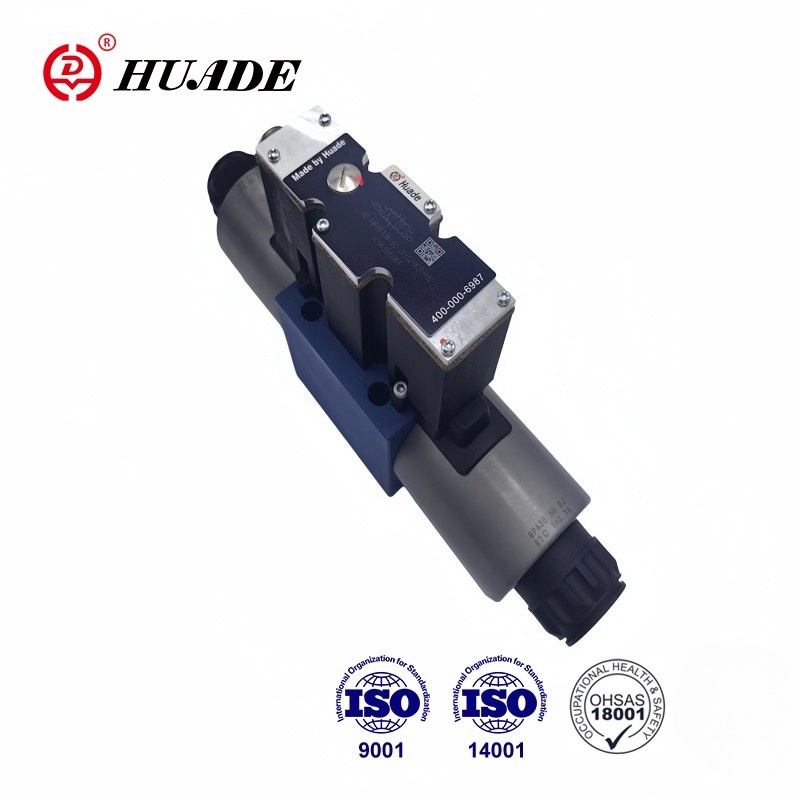

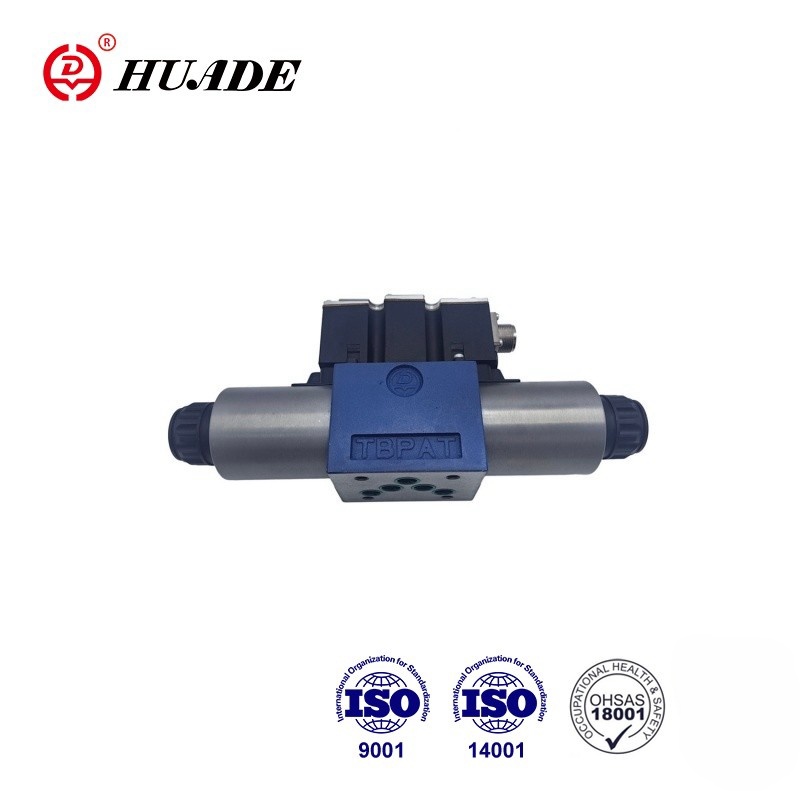

Serija 4WRAE-2X je proporcionalni usmjereni ventil s proporcionalnim solenoidom izravnog djelovanja. Koristi se za kontrolu protoka i smjera protoka tekućine. Kvaliteta proizvoda je pouzdana, a performanse stabilne. Huade® visokokvalitetni elektromagnetski proporcionalni usmjereni ventil serije 4WRAE-2X ima pouzdanu kvalitetu i stabilne performanse. Može zamijeniti istu seriju koju nudi Rexroth.
| Hidraulički | |||
| Vrsta ventila | HD-WRA | HD-WRAE | |
| Radni tlak (MPa) | Priključci A,P,B | 31.5 | 31.5 |
| Priključci T | 21 | 21 | |
| Nazivni protok qv nom pri △ P=1MPa | NS6 (l/min) | 7, 15 i 26 | |
| NS10 (L/min) | 30 i 60 | ||
| Stupanj onečišćenja (μ m) | ≤20 | ||
| Histereza(%) | ≤5 | ||
| Pogreška storniranja (%) | ≤1 | ||
| Osjetljivost odziva (%) | ≤0,5 | ||
| Tlačna tekućina | Mineralno ulje ili fosfatni ester | ||
| Raspon viskoznosti | 20~380 | ||
| Raspon temperature okoline (℃) | -20 do +80 | -20 do +50 | |
| Težina (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Električni | |||
| Električni, solenoid | |||
| Vrsta ventila | HD-WRA | HD-WRAE | |
| Vrsta napona | DC | ||
| Kontrolirani napon (V) | ±10 | ||
| Maks. struja po solenoidu (A) | 2.5 | ||
| Otpor svitka solenoida (Ω) | Hladna vrijednost na 20 ℃ | 2 | |
| Maks. topla vrijednost | 3 | ||
| Dužnost | 100% | ||
| Temperatura svitka (℃) | do +150 | ||
| Zaštita ventila prema DIN40050 | IP65 | ||
| Elektrika, upravljačka elektronika | |||
| upravljačka elektronika | HD-VT-VSPA2-1-1X/ | integriran u ventil | |
| Napon napajanja | Nazivni napon VDC | 24 | |
| Donja granična vrijednost V | 21/22 | 19 | |
| Gornja granična vrijednost V | 35 | ||
| Potrošnja energije pojačala | Ja maksimalno A | 1.8 | |
| Maks. snaga impulsna struja A | 3 | ||
Značajke:
▶ Za montažu na podlošku
▶Proporcionalni ventil s izravnim pokretanjem za kontrolu smjera i volumena protoka
▶ Upravljački kalem s centriranjem opruge
▶ Integrirana upravljačka elektronika, sučelje A1 ili F1 za tip 4WRAE
▶ Pokretanje pomoću proporcionalnih solenoida sa središnjim navojem i uklonjivom zavojnicom
▶ Upravljačka elektronika za tip 4WRA
Primjena:
4/2- i 4/3-putni proporcionalni usmjereni ventili serije 4WRAE-2X dizajnirani su kao izravno upravljane komponente za montažu na podlošku. 4WRA 6 W30-2X proporcionalni usmjereni ventil koristi se za kontrolu protoka i smjera hidrauličke tekućine.
Proporcionalni ventili 4WRAE 10 W1-60-2X u osnovi se sastoje od: kućišta (1) s površinom za ugradnju, kontrolnog kalema (2) s kompresijskim oprugama (3), solenoida (4) sa središnjim navojem, dodatne integrirane elektronike ventila (5).
HD-4WRA(E)...2X/...
Kada su solenoidi (4) bez napona, upravljački kalem (2) drže u središnjem položaju tlačne opruge (3).
Izravno aktiviranje upravljačkog kalema (2) pokretanjem proporcionalnog solenoida. Npr. upravljanje solenoidom "b" (4). Kontrolni kalem (2) pomiče se ulijevo proporcionalno električnom ulaznom signalu. Priključak oblika P na A i B na T preko poprečnih presjeka nalik otvoru s progresivnim karakteristikama protoka. Deenergizacija solenoida (4). Upravljački kalem (2) se tlačnom oprugom (3) vraća u središnji položaj.
Struktura proporcionalnog usmjerenog ventila 4WRA -2X
HD-4WRA(E)...A-2X
U načelu, funkcija ove izvedbe ventila odgovara funkciji ventila s 3 položaja kalema. Međutim, ventili s 2 položaja kalema opremljeni su samo solenoidom "a". Umjesto 2. proporcionalnog solenoida postavlja se utikač (5) za NS 6 ili za NS 10 poklopac (5).
Napomena za tip 4WRA 6..-2X/...
Treba izbjegavati ispuštanje vode spremnika. Uz odgovarajuće uvjete ugradnje potrebno je ugraditi povratni ventil (protutlak cca. 0,2 MPa).
