Kada radite s hidrauličkim sustavima kojima je potrebna pouzdana ručna kontrola, smjerni regulacijski ventil WMM 6 ističe se kao praktičan izbor. Ovaj ventil, kojeg proizvodi Bosch Rexroth, služi industrijama diljem svijeta već desetljećima. Dizajniran je za preciznu kontrolu protoka hidrauličke tekućine, pomažući operaterima u upravljanju svime, od industrijskih strojeva do mobilne opreme.
WMM 6 pripada obitelji ručno upravljanih usmjerenih ventila koji slijede međunarodne standarde. Ono što ovaj ventil čini posebno korisnim je njegov jednostavan rad u kombinaciji s robusnom konstrukcijom. Inženjeri i tehničari cijene kako se nosi s aplikacijama srednjeg do visokog tlaka bez potrebe za složenim električnim sustavima ili vanjskim izvorima energije.
Razumijevanje osnova WMM 6 dizajna

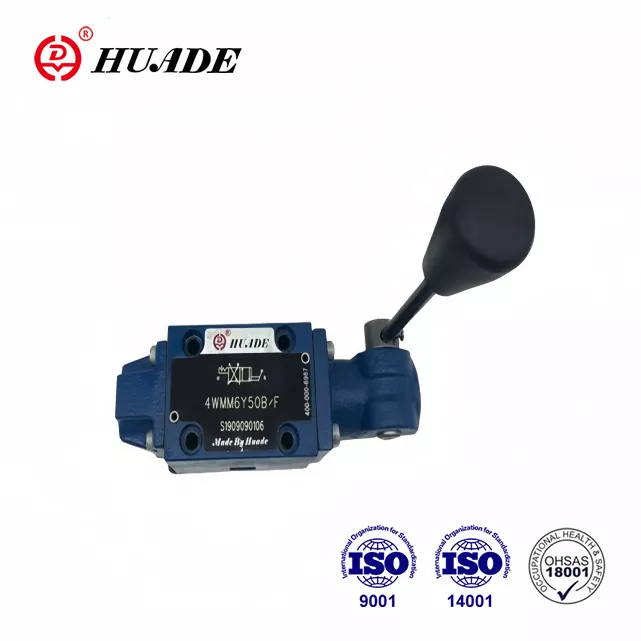

Smjerni regulacijski ventil WMM 6 radi preko mehanizma s kliznim kalemom unutar precizno obrađenog kućišta. Kada pomaknete ručnu polugu, kalem mijenja položaj, otvarajući i zatvarajući određene putove za hidrauličku tekućinu. Ova izravna metoda rada znači da nema kašnjenja između vašeg unosa i odgovora ventila.

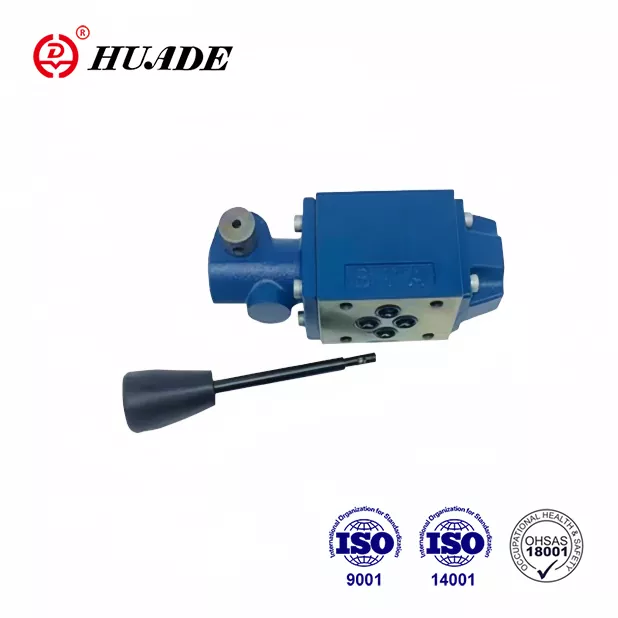

Tijelo ventila montira se izravno na podlošku prema standardu CETOP 3, također poznatom kao NG6 ili ISO 4401-03 sučelje. Ova standardizacija čini instalaciju jednostavnom i omogućuje da se ventil uklopi u postojeće hidraulične sustave bez prilagođenih modifikacija. Kućište je obično izrađeno od pocinčanog čelika, što pruža izvrsnu otpornost na koroziju čak iu zahtjevnim okruženjima.
Unutar ventila pronaći ćete pažljivo dizajnirane kaleme s brtvenim površinama koje minimaliziraju unutarnje curenje. Ovi kalemovi dolaze u različitim konfiguracijama, a svaki je identificiran određenim slovom simbola. Mehanizam s povratnom oprugom osigurava da se ventil vrati u neutralni položaj kada otpustite ručicu, što je bitno za siguran rad.
Tehničke specifikacije koje su važne
Smjerni regulacijski ventil WMM 6 podnosi tlakove do 315 bara na svojim glavnim otvorima, s maksimalnim kapacitetom protoka od 60 litara u minuti. Ove specifikacije ga čine prikladnim za hidrauličke cilindre i motore srednje veličine. Otvor spremnika može podnijeti do 160 bara, što je dovoljno za većinu standardnih aplikacija.
Raspon radne temperature proteže se od minus 30 do plus 80 stupnjeva Celzijusa kada se koriste standardne NBR brtve. Za primjene koje uključuju više temperature ili tekućine otporne na kemikalije, ventil je dostupan s FKM brtvama kodiranim kao varijanta V. Ventil održava performanse u širokom rasponu viskoznosti, od 2,8 do 500 kvadratnih milimetara u sekundi, iako se optimalna izvedba javlja oko 46 mm²/s korištenjem standardnih hidrauličnih ulja kao što je HLP46.
Kompletan sklop ventila teži približno 1,4 kilograma za verziju s tri položaja i 1,6 kilograma kada je opremljen zapornim mehanizmom za zatvaranje. Za rad ručne poluge potrebno je oko 20 do 30 newtona sile, ovisno o tlaku sustava i konfiguraciji kalema. Ova razina sile osigurava pozitivnu kontrolu bez izazivanja zamora rukovatelja tijekom produljene uporabe.
Simboli spoola i opcije puta protoka
Razumijevanje simbola kalema ključno je pri odabiru upravljačkog ventila WMM 6 za vašu primjenu. Svaki simbol predstavlja specifičnu konfiguraciju puta protoka koja određuje kako se ventil ponaša u različitim položajima. Simbol je označen izravno na tijelu ventila radi lakšeg prepoznavanja.
Simbol E predstavlja konfiguraciju zatvorenog središta gdje su svi priključci blokirani u neutralnom položaju. Ovaj dizajn je idealan kada trebate držati hidraulički cilindar u položaju bez zanošenja. Kada pomaknete ručicu u položaj A, tlak teče u priključak A dok se priključak B spaja na spremnik, i obrnuto za položaj B.
Symbol M ima dizajn s otvorenim središtem gdje se otvori A i B spajaju na spremnik u neutralnom položaju, dok otvor za pritisak ostaje blokiran. Ova konfiguracija je uobičajena u aplikacijama za prebacivanje smjera gdje želite minimalno povećanje tlaka tijekom neutralnog položaja. Kapacitet protoka obično je veći s ovim simbolom u usporedbi s drugima.
Simbol C nudi još jednu popularnu konfiguraciju gdje se tlak povezuje sa spremnikom u neutralnom položaju dok su radni otvori A i B blokirani. Ovaj dizajn pomaže spriječiti puzanje motora u primjenama gdje je održavanje položaja manje kritično od osiguravanja da se pumpa može rasteretiti. Simbol J predstavlja tandemsko središte gdje se tlak djelomično povezuje sa spremnikom i radnim otvorima, što je korisno u specifičnim primjenama koje zahtijevaju smanjeni tlak tijekom neutralnog položaja.
Primjene u stvarnom svijetu i uporaba u industriji
Smjerni regulacijski ventil WMM 6 nalazi široku primjenu u proizvodnim pogonima gdje je potrebno ručno upravljanje hidrauličkim funkcijama. Strojevi za injekcijsko prešanje često uključuju ove ventile za operacije otvaranja i zatvaranja kalupa. Izravna mehanička kontrola pruža operaterima taktilnu povratnu informaciju koju elektroničke kontrole ne mogu usporediti.
Mobilna oprema predstavlja još jedno veliko područje primjene. Poljoprivredni strojevi, građevinska oprema i vozila za rukovanje materijalima koriste WMM 6 za funkcije koje imaju koristi od mogućnosti ručnog upravljanja. Robusna konstrukcija ventila podnosi vibracije i temperaturne varijacije uobičajene u mobilnim okruženjima.
Na opasnim lokacijama, varijanta WMM 6 XC nudi rad zaštićen od eksplozije u skladu s ATEX direktivama. Zbog toga je ventil pogodan za naftne i plinske operacije, rudarska okruženja i postrojenja za kemijsku obradu u kojima može biti prisutna zapaljiva atmosfera. Verzija XC održava temperaturu površine ispod 100 stupnjeva Celzijusa i ispunjava zahtjeve za opremu Grupe II kategorije 2G/D.
Radionice za održavanje i ispitni stolovi često koriste usmjereni regulacijski ventil WMM 6 za ručnu kontrolu tijekom postupaka podešavanja i rješavanja problema. Jednostavan rad i pouzdana izvedba ventila čine ga idealnim za primjene u kojima operateri trebaju preciznu kontrolu bez složenih postupaka programiranja ili podešavanja.
Usporedba WMM 6 s alternativnim rješenjima
Unutar asortimana Bosch Rexroth proizvoda, usmjereni regulacijski ventil WMM 6 nalazi se uz druge ručno upravljane ventile koji služe sličnim namjenama, ali s različitim metodama pokretanja. Serija WMR 6 koristi aktiviranje valjkom ili klipom, što ga čini prikladnim za sekvencijalno upravljanje upravljano ekscentrom. Varijanta WMD 6 ima rad s rotirajućim gumbom, nudeći kompaktniju instalaciju u prostorno ograničenim aplikacijama.
Za zahtjeve daljinskog upravljanja, serija WMU 6 nudi hidrauličku pilotsku kontrolu umjesto izravnog ručnog pokretanja. To omogućuje rad ventila iz daljine pomoću malih pilot ventila. Međutim, to povećava složenost sustava i zahtijeva izvor pilot tlaka, koji osnovni WMM 6 ne treba.

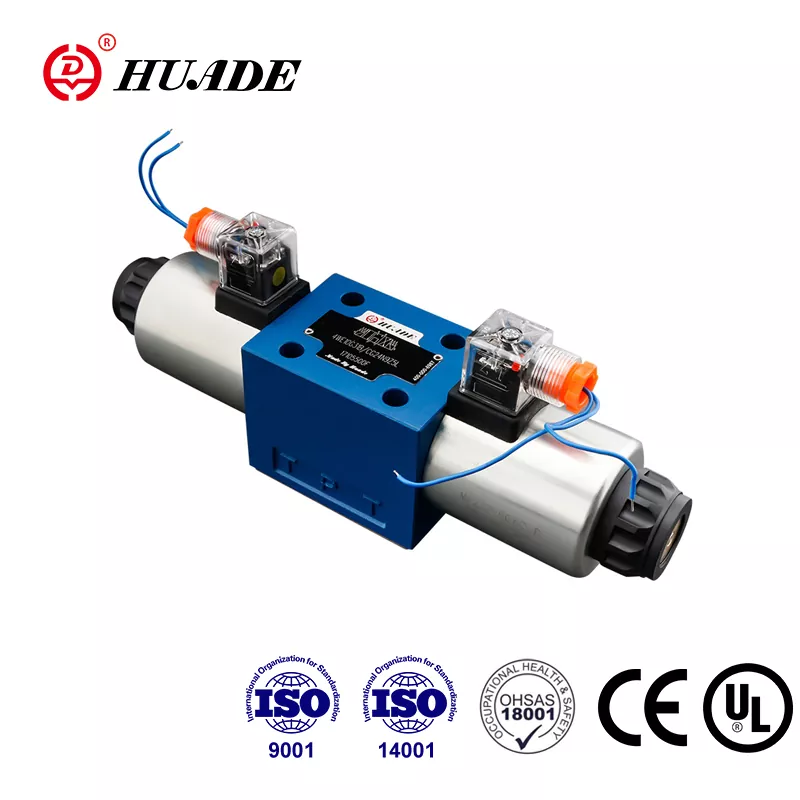

Solenoidni ventili poput serije 4WE 6 nude prednosti automatizacije i integraciju s elektroničkim sustavima upravljanja. Ovi električno upravljani upravljački ventili reagiraju na PLC signale i omogućuju složeno sekvenciranje. Međutim, oni zahtijevaju električnu energiju i obično koštaju oko 20 posto više od ručnog WMM 6. Ručni ventil pruža pouzdanu pomoć u slučaju nestanka struje.
Smjerni regulacijski ventil WMM 6 pruža ekonomičnost za primjene gdje je ručni rad prihvatljiv ili poželjan. Njegova jednostavnost dovodi do nižih početnih troškova, smanjenih zahtjeva za održavanjem i izvrsne dugoročne pouzdanosti. Nedostatak električnih komponenti otklanja zabrinutost zbog elektromagnetskih smetnji ili električnih kvarova.
Smjernice za instalaciju i najbolji postupci
Ispravna montaža razvodnog ventila WMM 6 počinje pripremom površine podloške za montažu. Površina mora biti ravna, čista i bez ogrebotina ili oštećenja koja bi mogla uzrokovati curenje. Nanesite tanak sloj hidrauličkog ulja na brtve O-prstena prije postavljanja kako biste spriječili oštećenje tijekom sklapanja.
Montirajte ventil pomoću četiri M5 vijka s utičnicom s momentom pritezanja od 10 newton-metara. Slijedite dijagonalni uzorak zatezanja kako biste osigurali ravnomjernu raspodjelu pritiska po površini za montiranje. Ventil se može ugraditi u bilo kojoj orijentaciji budući da radi na principu kliznog kalema, a ne na mehanizmima koji ovise o gravitaciji.
Filtriranje sustava igra ključnu ulogu u dugovječnosti ventila. Ugradite filtre koji mogu postići ISO 4406 kod čistoće 20/18/15 ili bolji, što odgovara filtraciji od približno 25 mikrona. Kontaminacija je vodeći uzrok preranog trošenja u upravljačkim ventilima, tako da se održavanje odgovarajuće čistoće tekućine ne može prenaglasiti.
Izbjegavajte korištenje usmjerenog regulacijskog ventila WMM 6 u primjenama s pretežno jednosmjernim protokom ako je moguće. Neuravnotežene sile protoka mogu uzrokovati ubrzano trošenje i mogu zahtijevati ugradnju uređaja za kompenzaciju tlaka. Kada je rad u jednom smjeru neizbježan, razmislite o dodavanju umetaka za gas na tlačni priključak kako biste smanjili sile protoka i smanjili otklon kalema.
Razmatranja održavanja i rješavanje problema
Redovita provjera usmjerenog regulacijskog ventila WMM 6 trebala bi uključivati provjeru vanjskog propuštanja oko kućišta i priključnih priključaka. Male količine curenja mogu ukazivati na istrošene O-prstenove koje treba zamijeniti. Većina kompleta brtvila je lako dostupna i može se postaviti bez specijaliziranih alata.
Kalem ventila trebao bi se kretati glatko kroz svoj puni opseg kretanja bez zapinjanja ili prekomjerne sile. Ako se radna sila primjetno poveća, to može ukazivati na onečišćenje u provrtu kalema ili istrošenost kalemova. Unutarnji pregled zahtijeva uklanjanje ventila iz sustava i rastavljanje prema smjernicama proizvođača.
Kada radite s tekućinama otpornim na vatru kao što su tipovi HFC-a, očekujte kraći vijek brtve u usporedbi s radom s mineralnim uljem. Smjerni regulacijski ventil WMM 6 ostaje kompatibilan s ovim tekućinama, ali intervale održavanja treba skratiti za 30 do 50 posto. Osigurajte odgovarajuće prednaprezanje na otvoru spremnika kada koristite HFC tekućine kako biste održali ispravno brtvljenje.
Za primjene u eksplozivnim atmosferama s XC varijantom, preporučuje se periodična provjera usklađenosti površinske temperature. Održavajte detaljnu servisnu evidenciju koja pokazuje usklađenost sa zahtjevima ATEX-a. Sve preinake ili popravci moraju očuvati karakteristike zaštite od eksplozije sklopa ventila.
Odabir prave konfiguracije za vaše potrebe
Odabir odgovarajućeg upravljačkog ventila za model WMM 6 zahtijeva pažljivo razmatranje zahtjeva vaše primjene. Počnite određivanjem potrebnog kapaciteta protoka i maksimalnog radnog tlaka. Dok ventil podnosi do 60 litara u minuti i 315 bara, rad ispod maksimalnih vrijednosti obično produljuje vijek trajanja.
Zatim odaberite simbol spoola koji odgovara vašim funkcionalnim zahtjevima. Ako trebate držati teret na mjestu, simbol E osigurava najmanje unutarnje curenje. Za primjene u kojima se crpka mora osloboditi u neutralnom položaju, simbol C ili M bi mogao biti prikladniji. Pažljivo pregledajte dijagrame putanje toka kako biste bili sigurni da odabrani simbol pruža željeno ponašanje kruga.
Odlučite je li za vašu primjenu potreban mehanizam za zadržavanje. Dodatni zaporni držač drži polugu u odabranom položaju bez potrebe za stalnim unosom rukovatelja. Ova značajka se pokazala vrijednom kada aktuator mora ostati izvučen ili uvučen dulje vrijeme, iako neznatno smanjuje maksimalni kapacitet protoka.
Uzmite u obzir radnu okolinu pri određivanju materijala brtve. Standardne NBR brtve dobro funkcioniraju za većinu primjena s hidrauličnim tekućinama na bazi mineralnog ulja. V-kodirane FKM brtve nude bolju otpornost na visoke temperature i određene sintetičke tekućine. Za primjene u eksplozivnoj atmosferi, navedite XC varijantu s odgovarajućom ATEX certifikacijskom dokumentacijom.
Kompatibilnost tekućina i integracija sustava
Smjerni regulacijski ventil WMM 6 uspješno radi sa širokim rasponom hidrauličkih tekućina. Standardna mineralna ulja koja zadovoljavaju specifikacije DIN 51524 pružaju izvrstan vijek trajanja i performanse. Biorazgradive hidrauličke tekućine u kategorijama HETG i HEES također su kompatibilne, što ovaj ventil čini prikladnim za aplikacije osjetljive na okoliš.
Kada koristite vodeno-glikolne tekućine klasificirane kao HFC, imajte na umu da se životni vijek komponente može smanjiti u usporedbi s radom mineralnog ulja. Ove tekućine nude prednosti vatrootpornosti koje nadmašuju pitanja održavanja u mnogim primjenama. Tekućine na bazi vode zahtijevaju posebnu pozornost na dizajn sustava kako bi se spriječila kavitacija i osiguralo odgovarajuće podmazivanje unutarnjih komponenti.
Projektanti sustava trebali bi uzeti u obzir pad tlaka kroz usmjereni regulacijski ventil WMM 6 pri proračunu zahtjeva pumpe. Pri nazivnom protoku od 60 litara u minuti očekujte padove tlaka u rasponu od 5 do 15 bara, ovisno o simbolu kalema i smjeru protoka. Ovaj gubitak tlaka mora se uzeti u obzir u ukupnim proračunima učinkovitosti sustava.
Ventil se lako integrira sa standardnim hidrauličkim komponentama uključujući pumpe, cilindre, motore i akumulatore. Njegovo sučelje za montažu CETOP osigurava kompatibilnost s podpločama različitih proizvođača. Prilikom zamjene starijih ventila, provjerite podudaraju li se veličine otvora i obrasci za montažu kako biste izbjegli probleme s instalacijom.
Budući razvoj i trendovi u industriji
Dok usmjereni regulacijski ventil WMM 6 predstavlja dokazanu tehnologiju, tekući razvoj nastavlja poboljšavati njegove mogućnosti. Neki proizvođači istražuju integraciju senzora koji bi dao povratnu informaciju o položaju bez ugrožavanja inherentne jednostavnosti ventila. Takav bi razvoj mogao omogućiti praćenje stanja uz zadržavanje ručnog rada kao primarne metode upravljanja.
Trend prema povezivosti Industrije 4.0 utječe čak i na tradicionalne komponente poput ručnih usmjernih ventila. Buduće verzije mogle bi uključivati bežični nadzor broja ciklusa, radne temperature i tlaka. Ovi podaci mogu podržati prediktivne strategije održavanja bez potrebe za redizajniranjem postojećih hidrauličkih sustava.
Propisi o zaštiti okoliša i dalje potiču potražnju za biorazgradivim hidrauličkim tekućinama i smanjenom potrošnjom energije. Smjerni regulacijski ventil WMM 6 već podržava većinu ekološki prihvatljivih tekućina, dobro ga pozicionirajući za ove zahtjeve. Tekući razvoj materijala za brtve trebao bi dodatno poboljšati kompatibilnost s tekućim formulacijama u nastajanju.
Unatoč napretku elektroničke kontrole, ručni ventili i dalje su relevantni za rezervne sustave, hitne operacije i aplikacije u kojima jednostavnost i pouzdanost nadmašuju prednosti automatizacije. Smjerni regulacijski ventil WMM 6 vjerojatno će nastaviti služiti ovim ulogama dok će postupno uključivati mogućnosti praćenja koje poboljšavaju, a ne zamjenjuju njegov osnovni ručni rad.
Razmatranja nabave i dostupnosti
Smjerni regulacijski ventil WMM 6 široko je dostupan preko ovlaštenih Bosch Rexroth distributera diljem svijeta. Vrijeme isporuke obično se kreće od trenutne dostupnosti za uobičajene konfiguracije do nekoliko tjedana za specijalizirane varijante. Kada planirate instalacije ili održavanje sustava, uzmite u obzir vrijeme nabave, posebno za manje uobičajene simbole kalema ili verzije otporne na eksploziju.
Cijene variraju ovisno o konfiguraciji, s osnovnim modelima od oko 100 do 300 eura za kupnju pojedinačne jedinice. Određivanje količinske cijene značajno smanjuje troškove po jedinici za projekte koji zahtijevaju više ventila. Ovlašteni distributeri mogu dati detaljne ponude na temelju specifičnih kodova modela i količina.
Kada nabavljate usmjereni regulacijski ventil WMM 6, provjerite dostavljaju li dobavljači originalne Bosch Rexroth proizvode s odgovarajućom dokumentacijom. Krivotvorene hidrauličke komponente predstavljaju značajan problem na nekim tržištima, potencijalno ugrožavajući sigurnost i performanse sustava. Zatražite potvrde o sukladnosti i provjerite brojeve dijelova prema službenim katalozima.
Dostupnost tehničke podrške trebala bi biti faktor pri odabiru dobavljača. Distributeri s vlastitim hidrauličkim stručnim znanjem mogu pomoći s pitanjima o primjeni, rješavanju problema i podrškom pri dizajnu sustava. Ova usluga s dodanom vrijednošću često se pokaže važnijom od manjih razlika u cijeni, posebno za kritične aplikacije ili složene sustave.
Zaključak
Smjerni regulacijski ventil WMM 6 pruža pouzdanu ručnu kontrolu za hidraulične sustave u različitim industrijama i primjenama. Njegov dokazani dizajn, standardizirano sučelje i robusna konstrukcija čine ga praktičnim izborom kada se želi ili zahtijeva izravna operaterska kontrola. Razumijevanje tehničkih specifikacija, opcija konfiguracije i smjernica za pravilnu primjenu osigurava uspješnu integraciju u vaš hidraulički sustav.
Bilo da dizajnirate novu opremu, nadograđujete postojeće sustave ili specificirate zamjenske komponente, WMM 6 zaslužuje razmatranje za aplikacije ručne kontrole usmjerenja. Njegova kombinacija performansi, pouzdanosti i isplativosti postavila ga je kao standardno rješenje u hidrauličkoj industriji. Uz pravilan odabir, ugradnju i održavanje, ovaj ventil godinama služi bez problema u zahtjevnim hidrauličkim primjenama.
