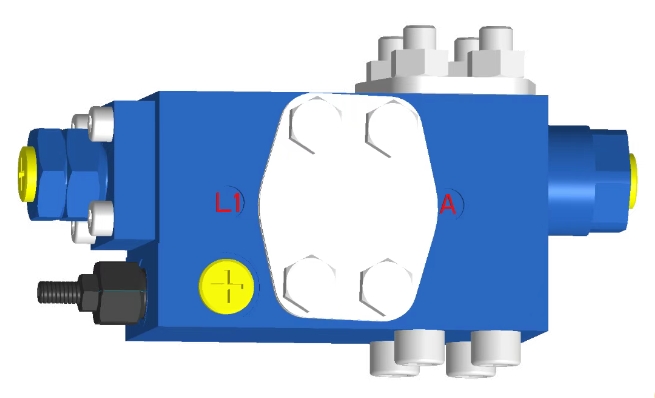

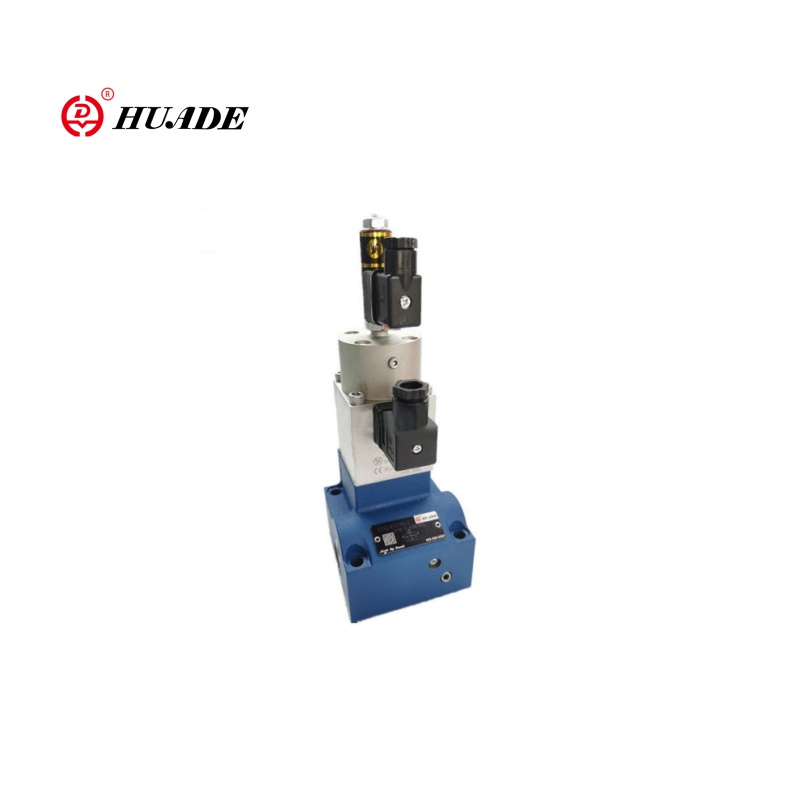

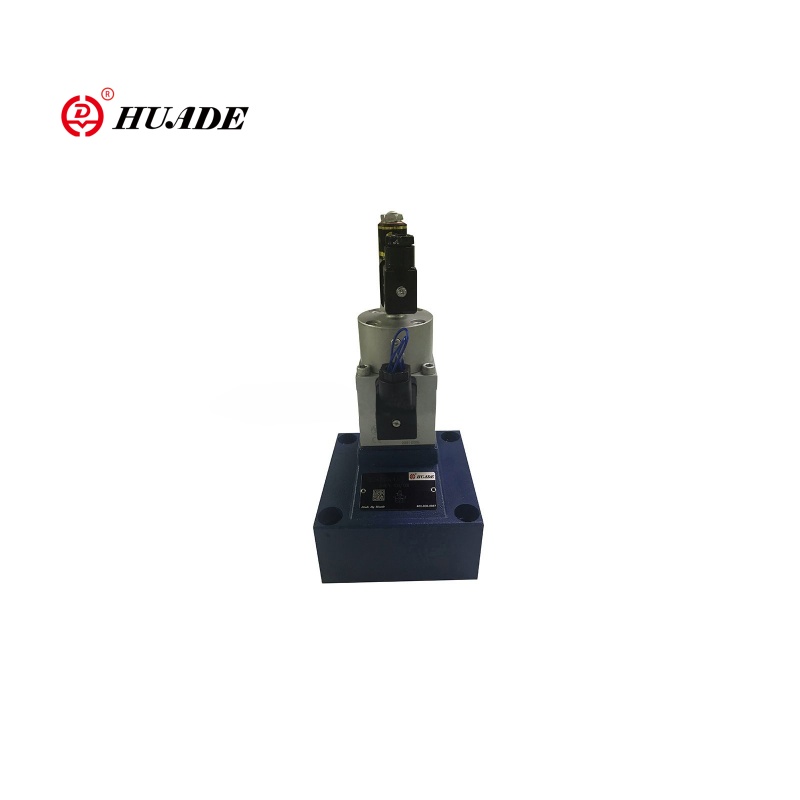

Proporcionalni ventil za upravljanje protokom 2FRE10

Dvosmjerni proporcionalni proporcionalni ventil za upravljanje protokom 2Fre10 je ventil za upravljanje protokom za hidrauličke sustave s proporcionalnom regulacijskom funkcijom. Ventil 2FRE10 pogodan je za scenarije u kojima se brzina pokretača (poput hidrauličkih cilindara ili motora) mora točno kontrolirati. Proporcionalni protočni ventil 2Fre10 kontinuirano podešava otvor ventila unosom električnih signala (poput 0 ~ 10V ili 4 ~ 20mA) kako bi se postigla promjena brzine protoka. Jednostavno se instalirati i često se koristi u kombinaciji s drugim tlačnim ventilima (poput kompenzatora tlaka) za poboljšanje stabilnosti sustava.

Parametar proizvoda proporcionalnog ventila za upravljanje protokom 2fre10

Hidraulički
Radni tlak (MPA)	31.5
Minimalni diferencijal tlaka (MPA)	Veličina 10	Veličina 16
	0,3 ~ 0,8	0,6 ~ 1
Tlačna tekućina	Mineralno ulje (za NBR brtvu), fosfatni ester (za FPM brtvu)
Raspon viskoznosti (mm2/s)	2,8 do 380
Raspon temperature tlačne tekućine (℃））	-20 do +70
Histereza (%)	＜ ± 1qmax
Ponovljivost (%)	＜ 1 QMax
Širenje uzorka (%)	＜ ± 2
Montaža	neobavezan
Težina (kg)	6	8.3
Električni
Vrsta napona	DC 24V
Otpornost na zavojnice solenoida (ω)	Hladna vrijednost na 20 ℃ 10, maksimalna topla vrijednost 13.9
Maksimum Snaga (VA)	50
Induktivnost (MH)	6 do 8
Frekvencija oscilatora (KHZ)	2.5
VT-5010S30 Potražnja izolacije IP65	IP65

Značajke:Značajka proizvoda i primjena ventila za proporcionalni protok 2Fre10

▶ Ventil s kompenzatorom tlaka za kompenzaciju tlaka kompenzirano upravljanje protokom

▶ Aktiviranje putem proporcionalnog solenoida

▶ s povratnim informacijama o električnom položaju na upravljačkom otvoru

▶ Zavojnica za pretvarač položaja može se aksijalno pomaknuti, čineći nultu točku podešavanje upravljačkog otvora, bez potrebe za dodirivanjem elektronike (električno-hidraulična)

▶ Minimalna varijacija uzorka ventila i električnog pojačala VT 5004 (zasebni redoslijed)

Prijava:

Dvosmjerni proporcionalni ventil za upravljanje protokom 2FRE10 široko se koristi u industrijskim hidrauličkim sustavima i inženjerskim strojevima. Ventil 2FRE10 podešava brzinu hidrauličkih cilindara ili motora u bagerima, dizalicama, viljuškarima i drugoj opremi kako bi se postiglo glatko kretanje i optimizirana učinkovitost.

Funkcija i odjeljak proporcionalnog ventila za upravljanje protokom 2FRE10

Tip 2fre .. Proporcionalni ventili za upravljanje protokom imaju dvosmjernu funkciju. Oni mogu, iz primijenjene električne naredbene vrijednosti, regulirati protok koji je tlak i u velikoj mjeri nadoknađen temperaturom.

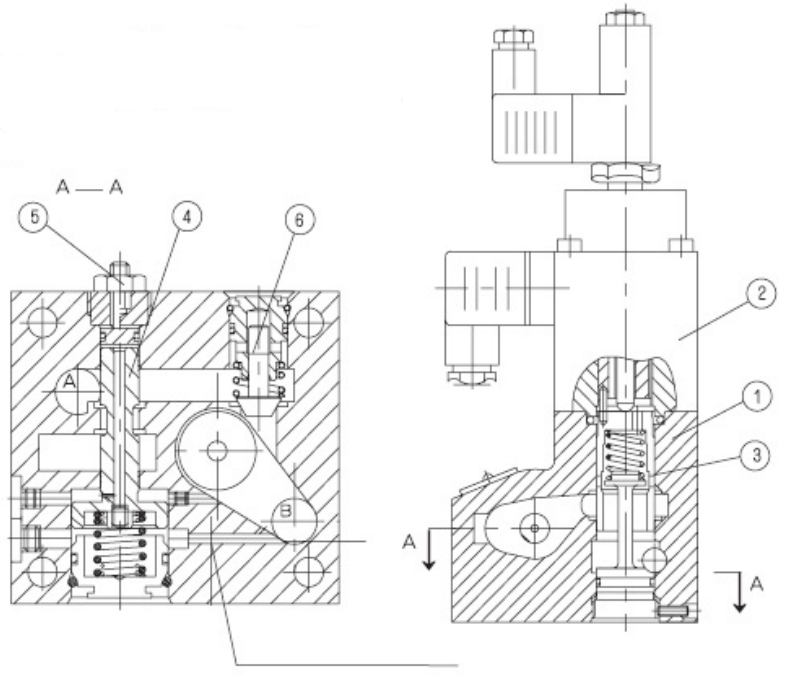

Oni se u osnovi sastoje od kućišta (1), proporcionalnog solenoida s induktivnim pretvaračem položaja (2), mjerenom otvorom (3), kompenzatorom tlaka (4), granica moždanog udara (5), kao i opcionalnog ventila za provjeru (6).

Postavljanje protoka se određuje (0 bis 100 %) na potencijalu naredbene vrijednosti. Primijenjena naredbena vrijednost uzrokuje pojačalo kao i proporcionalni solenoid, podešavanje otvora za mjerenje (3). Položaj otvora za mjerenje (3) dobiva se s pretvaračem položaja. Sva odstupanja od naredbene vrijednosti kompenzira se kontrolom povratnih informacija o položaju.

Kompenzator tlaka (4) drži pad tlaka na otvoru za mjerenje (3) pri konstantnoj vrijednosti. Protok je, dakle, nadoknađen tlakom.

Mali temperaturni nalet postiže se zbog dizajna mjernog otvora. Po naredbenoj vrijednosti od 0 %, otvor za mjerenje je zatvoren.

U slučaju gubitka napajanja ili prekida kabela na pretvaraču položaja, otvor za mjerenje zatvara se. Iz naredbene vrijednosti od 0 % moguć je slobodni skok. Kroz dvije rampe unutar električnog pojačala moguće je odgoditi otvaranje i zatvaranje otvora za mjerenje.

Kroz kontrolni ventil (6) Slobodni protok je moguć od B do A.

Štrajka Proporcionalni ventil za upravljanje protokom 2FRE10

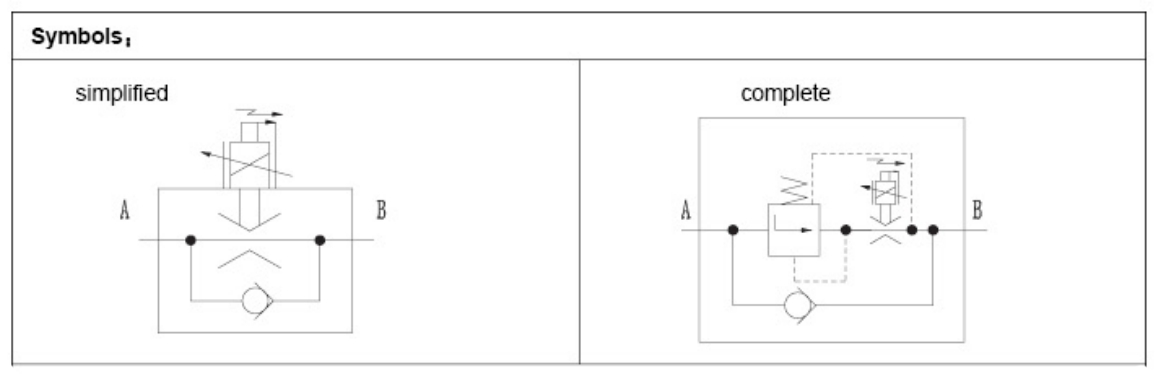

Simboli proporcionalnog ventila za upravljanje protokom 2FRE10
