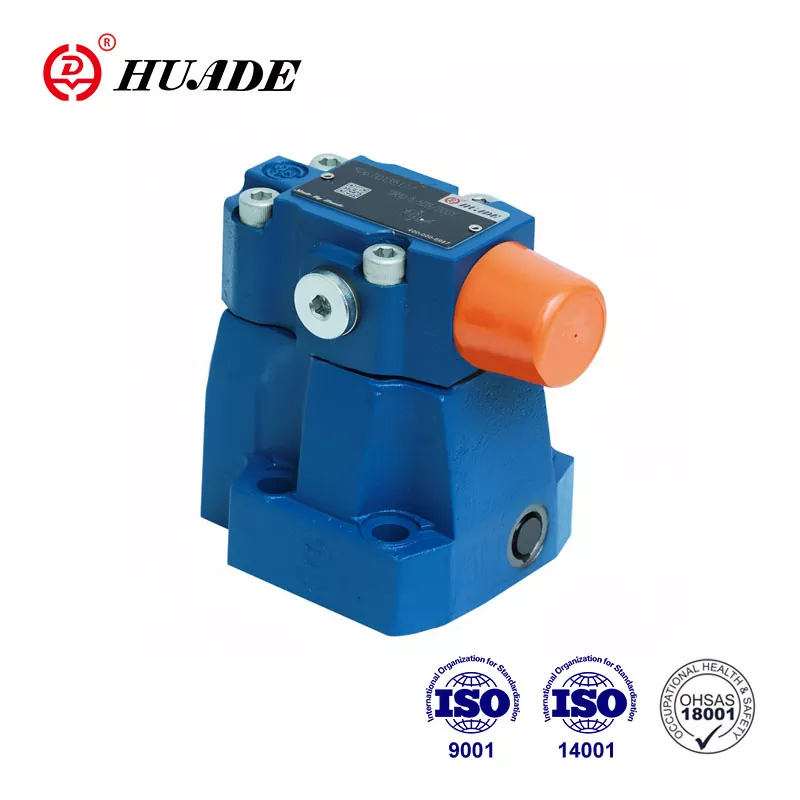

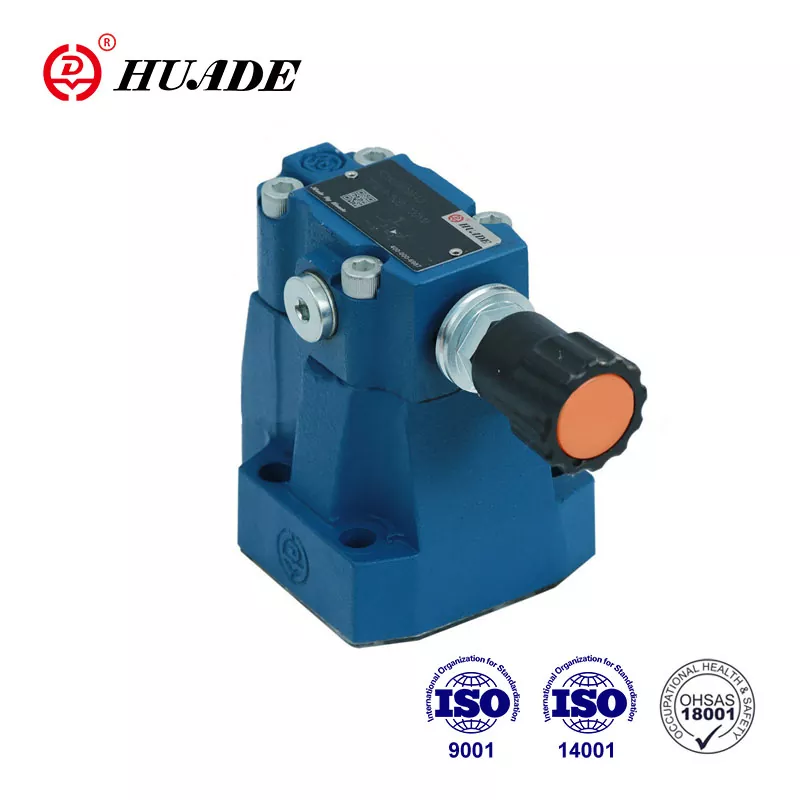

Ventil za smanjenje tlaka DR 20

Za regulaciju tlaka koristi se reducirni ventil tipa DR 20. Uvođenjem Rexrothove napredne tehnologije i najnaprednije proizvodne opreme iz cijelog svijeta, Huade® ventili za smanjenje tlaka su dobre kvalitete i niske cijene. Huade je poznata kineska nacionalna robna marka, a njeni proizvodi naširoko se koriste u mnogim područjima kao što su inženjerski strojevi, očuvanje vode, alatni strojevi, nafta i petrokemija itd.

Parametar proizvoda reducirnog ventila DR 20

Značajka proizvoda i primjena ventila za smanjenje tlaka DR 20

Značajke:

▶ Montaža na podlošku

▶ Za navojne spojeve

▶ Za montažu na razdjelnik

▶ 4 elementa za podešavanje:

. Okretni gumb

. Navlaka sa šesterokutom i zaštitnom kapom,

. Okretni gumb sa skalom koji se može zaključati

. Okretni gumb sa skalom

▶ 4 postavke tlaka opcijski nepovratni ventil (samo za ventil za montažu na podlošku)

Primjena:

Pilot redukcijski ventil DR 20 služi za smanjenje tlaka u sustavu.

Odjeljak i simbol ventila za smanjenje tlaka DR 20

Tlačni ventili tipa DR 20 su pilot upravljani redukcijski ventili, kojima se upravlja iz sekundarnog kruga. U osnovi se sastoje od glavnog ventila (1) s glavnim umetkom kalema (3) i upravljačkog ventila (2) s elementom za podešavanje tlaka.

U mirovanju, ventili su otvoreni, tekućina može slobodno prolaziti iz otvora B u otvor A preko glavnog umetka kalema (3).

Tlak prisutan u priključku A djeluje na donju stranu glavnog kalema. U isto vrijeme postoji pritisak koji djeluje na kuglicu (6) u pilot ventilu (2) preko otvora (4) na strani opterećene oprugom glavnog klipa (3) i preko otvora (5). Isti djeluje na kuglicu (6) preko otvora (7), upravljačkog voda (8), povratnog ventila (9) i otvora (10). U skladu s postavkom opruge (11), tlak se stvara ispred kugle (6), u otvoru (5) i u opružnoj komori (12), držeći kontrolni klip (13) u

otvorena pozicija. Tekućina može slobodno teći od otvora B do otvora A preko glavnog umetka kalema (3), sve dok tlak u otvoru A ne prijeđe vrijednost postavljenu na opruzi (11) i otvori kuglicu (6).

klip (13) se pomiče u zatvoreni položaj.

Željeni smanjeni tlak postiže se kada se postigne ravnoteža između tlaka u priključku A i tlaka podešenog na opruzi (11). Ispuštanje pilot ulja iz opružne komore (14) u spremnik odvija se izvana preko kontrolnog voda (15).

Slobodan povratni tok iz otvora A u B može se postići ugradnjom dodatnog povratnog ventila (16).

Priključak manometra (17) omogućuje praćenje smanjenog tlaka u priključku A.

struktura ugradnje podploče tipa DR 20...50B

Simboli  DR ...50B
