Huade hidraulički proporcionalni ventil usporedba rexroth tehnička analiza

Kao reprezentativno poduzeće u području hidraulike u Kini, proporcionalni ventil Huade Hydraulic -a (poput serije 4Wrele i 4WRPpeH) doista su spojeni na slične proizvode Rexroth -a u Njemačkoj, a pokazali su i potencijal visoke supstitucije u srednjim i hidrauličkim sustavima visokog tlaka. Slijedi tehnička analiza ova dva proporcionalna ventila i usporedba s Rexroth proizvodima:

1. Analiza modela proizvoda Uzmimo na primjer 4Wrele25W6-220L-4X:

Tip:Elektro-hidraulički proporcionalni usmjereni ventil (s povratnim informacijama položaja)

Promjer:25 (NG6 sučelje, u skladu sa standardom ISO 4401)

Razina pritiska:35MPA (srednji i visoki tlak)

Brzina protoka:220L/min (maksimalno)

Način upravljanja:Proporcionalni solenoid + Položaj jezgre ventila (LVDT povratne informacije)

Prijava:Prikladno za sustave kao što su inženjerski strojevi i metalurška oprema koji zahtijevaju visoko precizni protok i kontrolu smjera, koji se koristi za proporcionalno podešavanje tlaka sustava, poput hidrauličke pumpe, preša itd.

2. Proizvodi za označavanje s Rexrothom

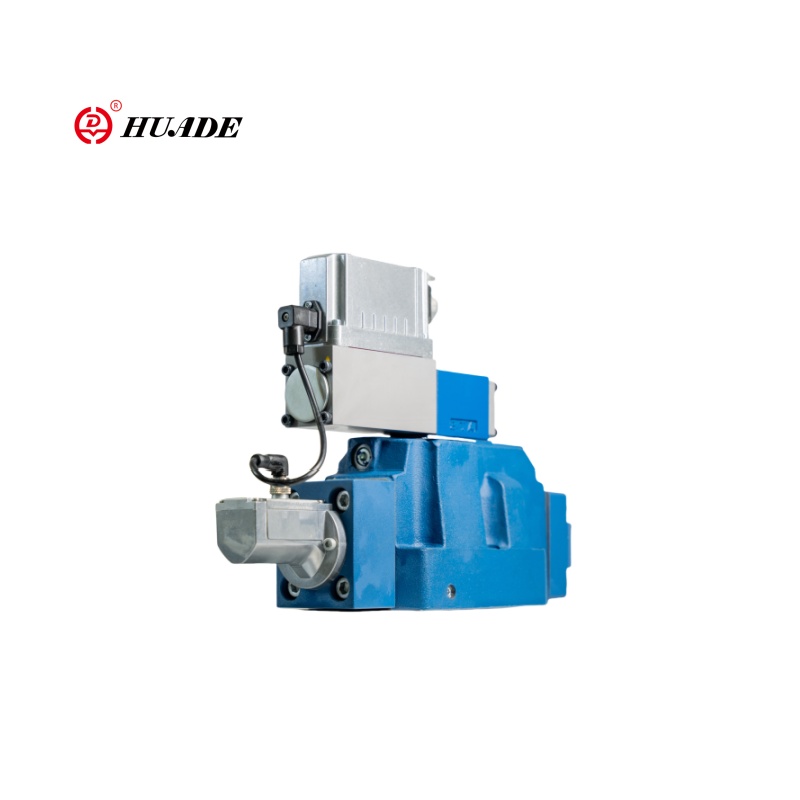

4wrele serija vs rexroth 4wrle

Oboje su proporcionalni usmjereni ventili s povratnim informacijama LVDT, a parametri performansi (tlak, protok, vrijeme odziva) su slični.

Huadeov dizajn tijela ventila, tehnologija brtvljenja i performanse solenoida blizu su razine rexroth-a, ali izdržljivost u ekstremnim radnim uvjetima (poput visokofrekventne vibracije, dugoročnog kontinuiranog rada) može biti malo drugačija.

3. Prednosti zamjene Rexroth -a

Koštati prednost:Huadeova cijena proizvoda obično je 20% -30% niža od Rexroth-a, s značajnim troškovima.

Domaća adaptacija:Lokalizirani lanac opskrbe, kratki ciklus isporuke i brzi odgovor nakon prodaje.

Tehnička kompatibilnost:Veličina sučelja i električni signali (poput 0-10V ili 4-20mA) kompatibilni su s rexrothom i mogu se izravno zamijeniti.

Usklađenost na izvedbu:U rasponu srednjeg i visokog napona (21-35MPA), statička točnost (± 1% FS), ponovljivost (± 0,5%) i drugi pokazatelji zadovoljili su većinu industrijskih potreba.

4. razlike koje treba napomenuti

Dinamički odgovor:Rexroth još uvijek ima prednost u visokofrekventnom odgovoru (poput servo sustava), a Huade će možda trebati prilagoditi parametre na ciljani način.

Ekstremni radni uvjeti:U dugoročnoj visokoj temperaturi (> 80 ° C) ili visoko zagađenom okruženju (NAS razina 9 ili više), Rexrothovi materijali i procesi su zreliji.

Prepoznavanje marke:Neki međunarodni projekti ili vrhunska oprema još uvijek određuju Rexroth, a kupci moraju odobriti domaću zamjenu.

5. Praktični prijedlozi za primjenu

Scenariji zamjene:U sustavima srednjeg i visokog tlaka kao što su metalurgija, strojevi za ubrizgavanje i rudarski strojevi, proporcionalni ventili Huade mogu u potpunosti zamijeniti Rexroth, ali čistoća nafte mora se osigurati (unutar NAS 1638 razine 8).

Optimizacija za uklanjanje pogrešaka:Preporučuje se korištenje Huadeovog odgovarajućeg pojačala ili kompatibilnog kontrolera kako bi se uskladile s dinamičkim karakteristikama ventila.

Test provjere:Izvršite ispitivanje krivulje protoka tlaka tijekom prve zamjene kako biste provjerili stabilnost sustava.

Zaključak

Huadeovi proporcionalni ventili serije 4wrele mogu se natjecati s Rexrothom u području srednjeg i visokog pritiska, posebno na tržištu osjetljivim na troškove. Za većinu industrijskih aplikacija može se smatrati pouzdanom alternativom Rexrothu, ali treba ga pažljivo procijeniti u visokofrekventnom odgovoru ili ekstremnim okruženjima. Preporučuje se suradnja s Huadeovim tehničkim timom kako biste odabrali model na temelju specifičnih radnih uvjeta kako bi se maksimizirala učinak troškova.
