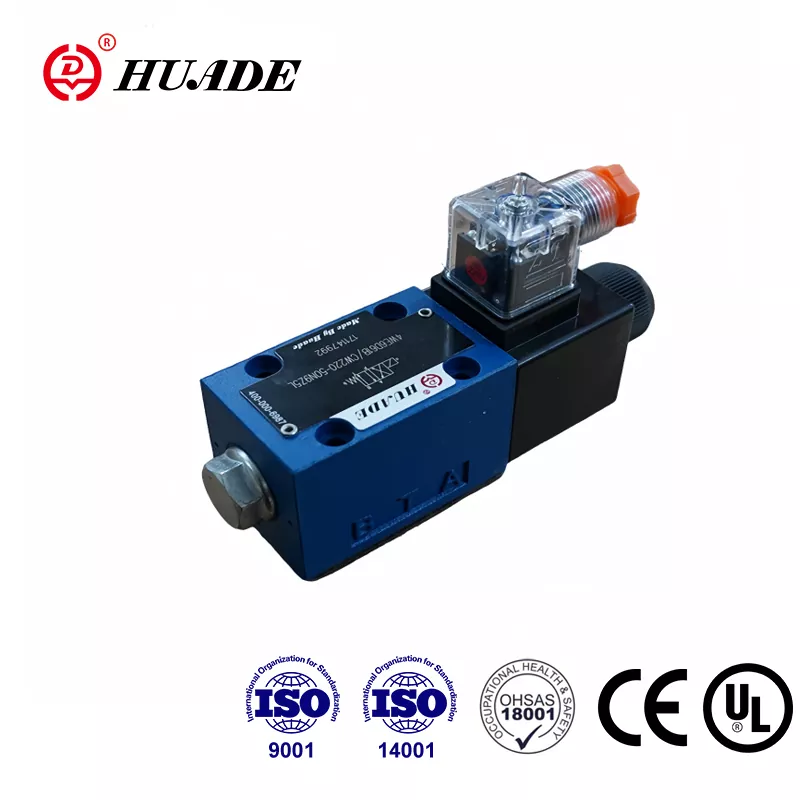

Kada radite s hidrauličkim sustavima, odabir pravog upravljačkog ventila može značajno utjecati na performanse i pouzdanost vaše opreme. Rexroth 4WE 6 Y usmjereni regulacijski ventil stekao je reputaciju pouzdane komponente u industrijskoj hidraulici, a razumijevanje onoga što ga čini posebnim može vam pomoći da odlučite je li to pravi izbor za vašu primjenu.
Što je smjerni regulacijski ventil?
Prije nego što se upustimo u specifičnosti modela 4WE 6 Y, korisno je razumjeti čemu služe upravljački ventili. Ovi ventili temeljne su komponente u hidrauličkim sustavima koji kontroliraju kuda teče hidraulična tekućina. Mijenjajući putanju tekućine, oni određuju u kojem se smjeru kreće cilindar ili hoće li se motor okrenuti na ovaj ili onaj način. Zamislite ih kao kontrolore prometa za hidrauličku tekućinu, usmjeravajući je kamo treba ići.
Smjerni regulacijski ventil Rexroth 4WE 6 Y spada u kategoriju elektromagnetskih ventila, što znači da koristi električne signale za promjenu položaja ventila. Ova električna kontrola olakšava integraciju u automatizirane sustave gdje je važno točno vrijeme.

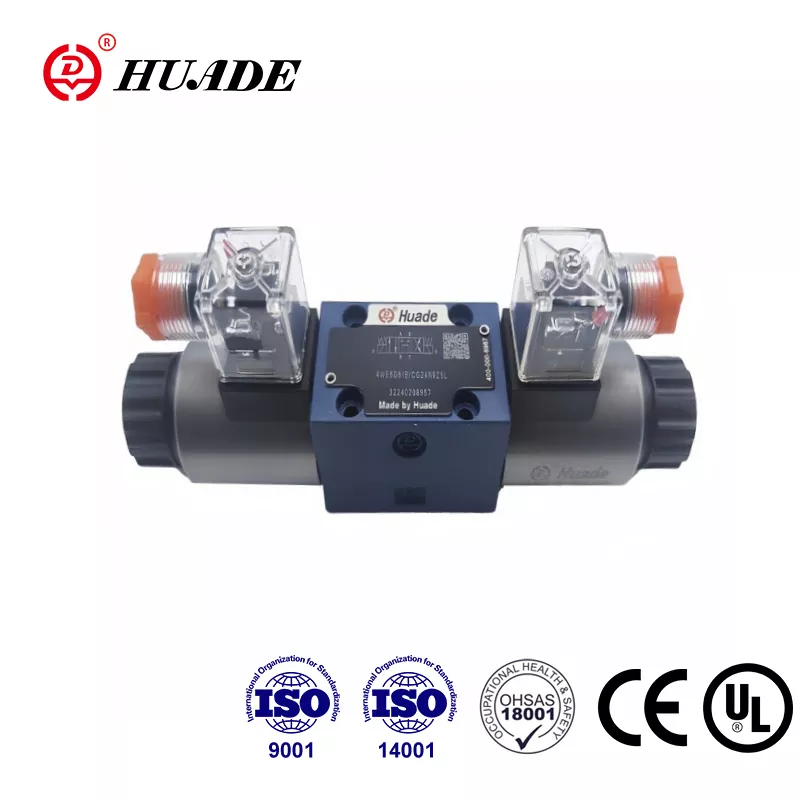

Osnove dizajna 4WE 6 Y
4WE 6 Y izrađen je prema standardu veličine NG 6, što je jedna od najčešćih veličina u industrijskoj hidraulici. Ova veličina je također poznata kao CETOP 3 ili ISO 4401-03 u različitim dijelovima svijeta. Ono što to za vas znači jest da će ventil odgovarati standardnim obrascima za montažu, čineći instalaciju jednostavnom, a zamjenu lakom ako je potrebno kasnije.
Ventil radi kao 4-smjerni ventil s 2 položaja. Jednostavnije rečeno, ima četiri priključka za spajanje hidrauličkih vodova i može se prebacivati između dvije različite konfiguracije protoka. "Y" u nazivu odnosi se na specifičan dizajn kalema unutar ventila, koji točno određuje kako tekućina teče u svakom položaju.
Jedna značajna značajka 4WE 6 Y ventila usmjerenog upravljanja je njegov izravni dizajn. Za razliku od upravljanih ventila kojima je potreban mali upravljački signal za pomicanje većeg glavnog ventila, solenoid ovog ventila izravno pomiče kalem koji kontrolira protok tekućine. Ovaj dizajn obično nudi kraće vrijeme odziva, iako to znači da ventil najbolje radi s umjerenim brzinama protoka, a ne s ekstremno visokim.
Kako radi konfiguracija Y-spoola
Konfiguracija Y-kalema u regulacijskom ventilu Rexroth 4WE 6 Y stvara specifičan uzorak protoka. Kada solenoid nije pod naponom, ventil ostaje u svom položaju mirovanja. U ovom stanju, tlak iz crpke povezuje se s jednim radnim otvorom, dok se drugi radni otvor odvodi u spremnik. Kada uključite solenoid, kalem se pomiče kako bi preokrenuo ove veze.
Ovo ponašanje prebacivanja čini 4WE 6 Y posebno korisnim kao pilot ventil. U mnogim hidrauličkim sustavima, posebno onima s velikim glavnim ventilima, 4WE 6 Y služi kao kontrolni mozak koji većem ventilu govori što treba učiniti. Šalje pilot tlak na jednu ili drugu stranu glavnog ventila, uzrokujući da se taj veći ventil pomakne i podnese zahtjeve velikog protoka.
Ventil koristi ono što se naziva mehanizam za zadržavanje u mnogim konfiguracijama. To znači da nakon što uključite solenoid i ventil promijeni položaj, on ostaje tamo čak i nakon što prekinete napajanje. Neće se vratiti dok ga ponovno ne uključite. Ova značajka štedi energiju jer ne morate stalno držati solenoid pod naponom.
Mogućnosti tlaka i protoka
Rexroth 4WE 6 Y usmjereni regulacijski ventil može podnijeti radni tlak do 350 bara na svojim glavnim otvorima, što znači oko 5000 psi. To je znatno više od mnogih štedljivih ventila na tržištu. Otvor spremnika može podnijeti do 160 bara u standardnim verzijama, s nekim modelima ocijenjenim za 210 bara.
Za kapacitet protoka, ventil može upravljati do 80 litara u minuti, ili otprilike 21 galon u minuti. To ga čini prikladnim za hidrauličke primjene srednjeg dometa. Ako vaš sustav treba upravljati većim protokom, obično biste koristili ovaj ventil kao pilot kontrolu za veći glavni ventil umjesto da upravljate svim protokom izravno.
Vrijedno je napomenuti da ove ocjene predstavljaju maksimalne mogućnosti pod određenim uvjetima. U stvarnim primjenama, stvarni padovi tlaka i rukovanje protokom ovise o čimbenicima kao što su viskoznost vaše hidrauličke tekućine i specifični putevi protoka kroz ventil u svakom položaju.
Tehnologija solenoida Wet-Pin
Jedna od ključnih značajki koja izdvaja Rexroth 4WE 6 Y razvodni regulacijski ventil je njegov dizajn solenoida s mokrim klinom. U ovoj konfiguraciji, klip solenoida nalazi se izravno u hidrauličkoj tekućini umjesto da je zabrtvljen od nje. Iako ovo može zvučati neobično, zapravo pruža nekoliko prednosti.
Hidraulička tekućina djeluje i kao rashladno sredstvo i kao sredstvo za podmazivanje solenoida. To pomaže da solenoid duže traje i radi pouzdanije tijekom milijuna ciklusa. Tekućina apsorbira toplinu koju stvara elektromagnetska zavojnica i odnosi je, sprječavajući pregrijavanje koje bi moglo oštetiti zavojnicu ili smanjiti njezinu magnetsku silu.
Dizajn s mokrim klinom također znači da se solenoid može ukloniti i zamijeniti bez pražnjenja hidrauličkog sustava ili razbijanja komponenti pod pritiskom. Možete čak i zakrenuti zavojnicu za 90 stupnjeva ili u potpunosti u nekim modelima kako biste učinili električnu vezu pristupačnijom za vašu instalaciju.
Međutim, ovaj dizajn postavlja određene zahtjeve za vašu hidrauličku tekućinu. Ulje mora biti kompatibilno s unutarnjim komponentama solenoida. Rexroth posebno upozorava protiv korištenja hidrauličkih ulja s određenim aditivima na bazi cinka, jer oni mogu stvoriti naslage koje s vremenom začepe male unutarnje prolaze ventila.
Kompatibilnost s tekućinom i čistoća
Smjerni regulacijski ventil 4WE 6 Y radi sa standardnim mineralnim hidrauličkim uljima kao i s nekoliko vrsta tekućina otpornih na vatru. Standardne brtve izrađene su od NBR (nitrilne gume), koja podnosi većinu mineralnih ulja i radi u rasponu temperatura od -30°C do +80°C. Ako trebate kompatibilnost s različitim tekućinama ili višim temperaturama, FKM (fluorougljične) brtve dostupne su kao opcija.
Održavanje vaše hidraulične tekućine čistom ključno je za dugoročnu pouzdanost Rexroth 4WE 6 Y ventila za upravljanje smjerom. Ventil zahtijeva čistoću tekućine ISO 4406 klase 20/18/15 ili bolju. U praktičnom smislu, to znači da vam je potrebna učinkovita filtracija, obično s filtrima veličine 10 mikrona ili finijim.
Kontaminirana tekućina jedan je od najčešćih uzroka problema s upravljačkim ventilima. Čestice u tekućini mogu izgrebati precizne površine kalema i otvora, povećavajući unutarnje curenje tijekom vremena. Oni također mogu uzrokovati zapinjanje kalema, što dovodi do sporog ili nepotpunog mijenjanja brzina. Pravilno održavan sustav filtracije sprječava te probleme i značajno produljuje životni vijek ventila.
Električne opcije i priključci
Smjerni regulacijski ventil 4WE 6 Y dolazi s različitim opcijama napona kako bi odgovarao različitim sustavima napajanja. Uobičajeni izbor uključuje 24 V DC, koji je standard u mnogim industrijskim sustavima upravljanja, kao i AC napone poput 110 V ili 230 V. Potrošnja energije ventila je obično oko 30 vata.
Kada naručite ventil, broj modela vam točno govori koji mu je napon potreban. Na primjer, "G24" u oznaci modela znači 24V DC, dok "W230" označava 230V AC. Električni priključak obično dolazi kao standardni 3-pinski konektor koji zadovoljava specifikacije DIN EN 175301-803, iako su dostupni i drugi tipovi konektora.
Neke verzije ventila uključuju značajku ručnog upravljanja, obično označenu kao "N9" u šifri modela. To vam omogućuje da ručno gurnete kalem za pomicanje ventila kada električna energija nije dostupna, što može biti od pomoći tijekom postavljanja ili rješavanja problema. Međutim, ovo ručno upravljanje ima ograničenja i treba se koristiti samo kada je tlak u spremniku ispod 50 bara.
Zahtjevi za instalaciju
Ispravna instalacija regulacijskog ventila Rexroth 4WE 6 Y je jednostavna, ali zahtijeva obraćanje pažnje na detalje. Ventil se montira na standardni NG 6 razvodnik ili podploču pomoću četiri pričvrsna vijka. Montažna površina mora zadovoljiti specifične zahtjeve za ravnost i glatkoću, obično ne hrapaviju od Rz 4, kako bi se osiguralo pravilno brtvljenje.
Specifikacije okretnog momenta važnije su nego što mislite. Rexroth navodi zatezanje montažnih vijaka na 9 Nm za standardne metričke vijke. Ako koristite određene vijke imperijalne veličine, specifikacija se malo mijenja kako bi se uzele u obzir različite karakteristike navoja. Nedovoljno zatezanje vijaka može dovesti do vanjskih curenja, dok pretjerano zatezanje može iskriviti tijelo ventila i uzrokovati zapinjanje kalema.
Prilikom postavljanja ventila provjerite jesu li svi priključci čisti i bez nečistoća. Čak i male čestice unesene tijekom instalacije mogu uzrokovati probleme kasnije. Također je dobra praksa provjeriti električne veze prije primjene hidrauličkog tlaka, osiguravajući da se ventil ispravno pomiče i da nema problema s ožičenjem.
Izvedbene karakteristike
Rexroth 4WE 6 Y usmjerni regulacijski ventil nudi vrijeme odziva u rasponu od 20 do 70 milisekundi kada je pod naponom i 10 do 60 milisekundi kada je bez napona. Ta vremena mogu varirati ovisno o čimbenicima poput viskoznosti tekućine, radnog tlaka i uvjeta protoka.
Kao i svi ventili tipa kalemova, 4WE 6 Y ima određena unutarnja curenja po dizajnu. Male količine tekućine klize pored kalema čak i kada bi trebalo blokirati protok. Ovo curenje je normalno i neophodno za pravilno podmazivanje, ali to znači da ventil nije prikladan za primjene u kojima trebate držati teret na položaju dulje vrijeme bez ikakvog pomicanja.
Unutarnje propuštanje postupno se povećava tijekom životnog vijeka ventila kako dolazi do normalnog trošenja između kalema i provrta. To ne znači nužno da ventil treba hitno zamijeniti, ali to je nešto što treba pratiti. Pretjerano curenje može smanjiti učinkovitost sustava i na kraju može zahtijevati zamjenu ventila kako bi se održala optimalna učinkovitost.
Uobičajene aplikacije
4WE 6 Y usmjereni regulacijski ventil nalazi primjenu u širokom rasponu industrijskih primjena. Alatni strojevi često koriste ove ventile za upravljanje pomoćnim funkcijama kao što su stezni uređaji ili izmjenjivači alata. Strojevi za injekcijsko prešanje plastike koriste ih za različite upravljačke funkcije. Ispitni štandovi i mobilna oprema također često sadrže ove ventile.
Jedna posebno česta primjena je korištenje 4WE 6 Y kao pilot ventila za veće usmjerene ventile. U ovoj ulozi, on kontrolira pilot tlak koji pomiče veći ventil, omogućujući elektroničku kontrolu hidrauličkih sustava visokog protoka. Ova pilot konfiguracija iskorištava pouzdanost ventila i relativno nisku cijenu dok koristi veće ventile samo tamo gdje je stvarno potreban veliki protok.
Sposobnost ventila da pouzdano radi pri tlakovima do 350 bara čini ga prikladnim za zahtjevne primjene gdje ventili s nižim tlakom možda neće pružiti odgovarajuće sigurnosne granice. Ova sposobnost tlaka također znači da ventil može učinkovito raditi u sustavima sa skokovima tlaka ili gdje se precizna kontrola tlaka ne održava uvijek.
Razmatranja održavanja
Smjerni regulacijski ventil Rexroth 4WE 6 Y zahtijeva relativno malo održavanja kada radi unutar svojih specifikacija. Najvažniji zadatak održavanja je održavanje ispravnog stanja hidrauličke tekućine. To znači redovite izmjene ulja prema preporukama proizvođača tekućine i dosljedno praćenje stanja filtera.
Ako primijetite da ventil reagira sporije nego inače ili da se ne pomiče u potpunosti, često je krivac onečišćenje. Provjera i zamjena filtara po potrebi obično rješava te probleme. Ako problemi potraju i nakon što ste provjerili čistoću tekućine, možda je potreban pregled ili zamjena samog ventila.
Svitak solenoida može se zamijeniti bez uklanjanja ventila iz sustava, što minimalizira vrijeme zastoja. Ako zavojnica pokvari, zamjenu često možete postaviti za nekoliko minuta, a ne sati. Ovaj modularni dizajn jedna je od praktičnih prednosti konfiguracije solenoida s mokrim klinom.
Cijena i dostupnost
Originalni regulacijski ventili Rexroth 4WE 6 Y obično koštaju nekoliko stotina dolara, a točne cijene variraju ovisno o specifičnim opcijama i zahtjevima napona. Ova cjenovna točka odražava kvalitetnu konstrukciju i performanse ventila. Iako postoje manje skupe alternative, posebno od azijskih proizvođača, ime Rexroth nosi reputaciju pouzdanosti koju mnogi inženjeri cijene za kritične primjene.
Ventil je široko dostupan preko Rexroth distributera i mnogih industrijskih opskrbnih kuća. Budući da slijedi standardne dimenzije NG 6, po potrebi možete pronaći i funkcionalno slične ventile drugih proizvođača, iako se točne karakteristike performansi mogu razlikovati.
Za velike količine aplikacija, razgovor o opcijama izravno s Rexroth distributerima ili predstavnicima ponekad može donijeti bolje cijene ili vrijeme isporuke. Oni također mogu pomoći osigurati da odaberete pravu konfiguraciju za svoje specifične potrebe.
Kada razmotriti alternative
Dok se Rexroth 4WE 6 Y ventil za upravljanje smjerom ističe u mnogim primjenama, nije uvijek najbolji izbor. Ako vaša primjena ne zahtijeva apsolutno nikakvo unutarnje curenje za držanje opterećenja, bolje bi poslužio ventil u obliku tanjira ili protutežni ventil. Inherentno propuštanje u kalemnim ventilima čini ih neprikladnima za ove primjene bez propuštanja.
Za aplikacije kojima je potrebna proporcionalna kontrola umjesto jednostavnog uključivanja i isključivanja, Rexroth nudi proporcionalne usmjerene ventile poput serije 4WRPEH. Ovi ventili omogućuju promjenjivu kontrolu protoka i mogu održavati međupoložaje, nudeći mnogo sofisticiranije mogućnosti upravljanja.
Ako vaši zahtjevi za protokom prelaze 80 litara u minuti, trebat će vam ili veća veličina ventila ili konfiguracija u kojoj 4WE 6 Y služi kao pilot za veći glavni ventil. Korištenje ventila iznad njegovog nazivnog kapaciteta protoka može uzrokovati prekomjerne padove tlaka, stvaranje topline i ubrzano trošenje.
Završne misli
Rexroth 4WE 6 Y usmjerni regulacijski ventil predstavlja solidan izbor za industrijske hidrauličke sustave koji trebaju pouzdanu kontrolu prebacivanja unutar mogućnosti ventila za tlak i protok. Njegov dizajn solenoida s mokrim klinom pruža izvrsnu izdržljivost, dok standardna veličina NG 6 osigurava jednostavnu integraciju u većinu hidrauličkih sustava.
Uspjeh s ovim ventilom svodi se na pravilnu primjenu i ugradnju. Pobrinite se da vaša hidraulička tekućina bude čista i kompatibilna, poštivanje specifikacija zakretnog momenta ugradnje i zadržavanje unutar nazivnih radnih parametara ventila omogućit će vam godine pouzdane usluge. Sposobnost ventila da funkcionira ili kao element izravne kontrole ili kao pilot ventil pruža fleksibilnost u dizajnu sustava.
Razumijevanje onoga što smjerni regulacijski ventil 4WE 6 Y radi dobro i gdje leže njegova ograničenja pomaže vam u donošenju informiranih odluka o tome je li to prava komponenta za vaš hidraulički sustav. Kada se pravilno primijeni, to je pouzdan radni konj koji se nosi sa zahtjevnim zadatkom kontrole smjera tekućine iz dana u dan.
