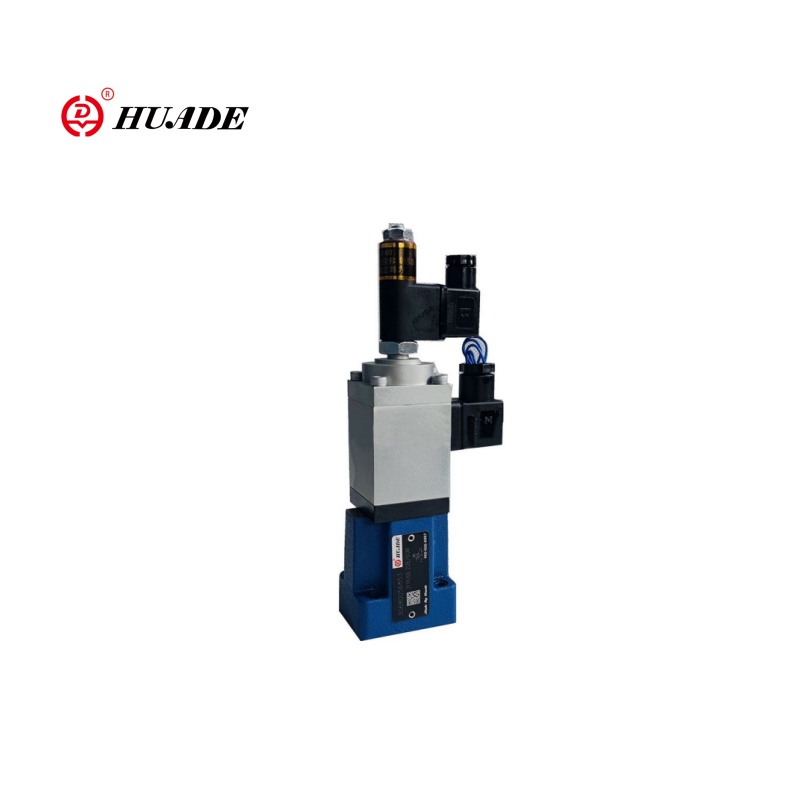

Proporcionalni ventil za upravljanje protokom 2fre6

Proporcionalni ventil za upravljanje protokom 2Fre6 kontrolira brzinu protoka nesporno kroz 0 ~ 10V / 4 ~ 20mA signala radi postizanja precizne regulacije brzine. 2Fre6 Proporcionalni ventil ima funkciju kompenzacije tlaka, što može osigurati da na brzinu protoka ne utječe fluktuacije tlaka opterećenja i održavaju stabilnu brzinu protoka. Ovaj ventil 2Fre6 prikladan je za hidrauličke sustave s ograničenim prostorom i za potrebe za dinamičkom regulacijom protoka.

Parametar proizvoda proporcionalnog ventila za upravljanje protokom 2fre6

Hidraulički
Histereza	＜ ± 1%QMax
Ponovljivost	＜ 1%QMax
Stupanj onečišćenja (μm)	≤20
Tlačna tekućina	Mineralno ulje (za NBR brtvu), fosfatni ester (za FPM brtvu)
Raspon viskoznosti (mm2/s)	2,8 do 380
Raspon temperature tlačne tekućine (℃））	-20 ~+70
Montaža	neobavezan
Električni
Vrsta napona	DC
Otpornost na zavojnice solenoida (ω)	Hladna vrijednost na 20 ℃ 5.4, maksimalna topla vrijednost 8.2
Maksimum Snaga (VA)	50
Induktivnost (MH)	6 do 8
Frekvencija oscilatora (KHZ)	2.5

Značajka proizvoda i primjena proporcionalnog ventila za upravljanje protokom 2fre6

Značajke:

▶ Ventil s kompenzatorom tlaka za kompenziranu kontrolu protoka

▶ Aktiviranje putem proporcionalnog solenoida

▶ s povratnim informacijama o električnom položaju na upravljačkom otvoru

▶ Zavojnica za pretvarač položaja može se aksijalno pomaknuti, čineći nultu točku podešavanje upravljačkog otvora, bez potrebe za dodirivanjem elektronike (električno-hidraulična)

▶ Upravljanje protokom moguće je u oba smjera pomoću ploče sendviča ispravljača ispravljača

Prijava:

Dvosmjerni proporcionalni ventil za upravljanje protokom 2FRE6 široko se koristi u industrijskoj automatizaciji i strojevima, bagerima/utovarivačima i drugim inženjerskim strojevima, metalurgiji i teškim opremi, oprema za testiranje i laboratoriji itd.

 Funkcija i odjeljak proporcionalnog ventila za upravljanje protokom 2fre6

Tip 2Fre ... proporcionalni ventili za upravljanje protokom imaju dvosmjernu funkciju. Oni mogu, iz primijenjene električne naredbene vrijednosti, regulirati protok koji je kompenzirano tlak i temperaturu.

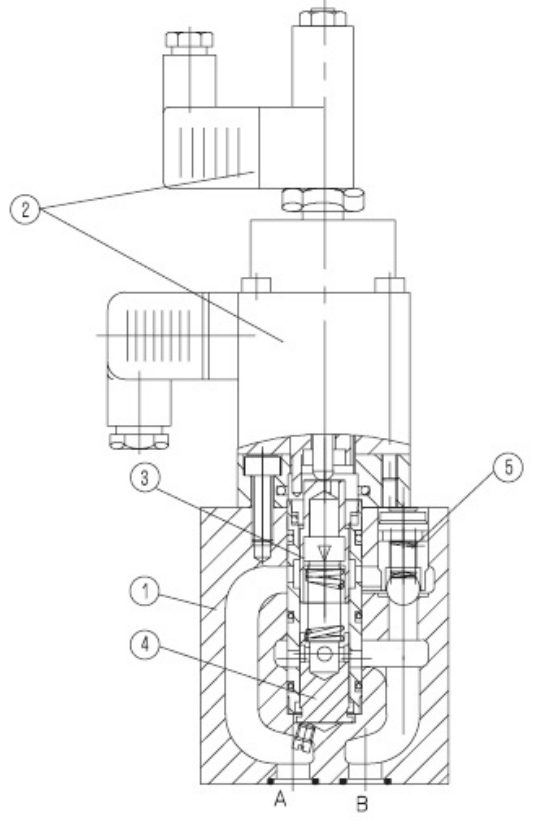

Oni se u osnovi sastoje od kućišta (1), proporcionalnog solenoida s induktivnim transducerom položaja (2), mjerenog otvora (3), kompenzatora tlaka (4) kao i od opcionalnog kontrolnog ventila (5).

Proporcionalni ventil za upravljanje protokom 2fre 6 b

Postavljanje protoka se određuje (0 do 100 %) na potencijalu naredbene vrijednosti. Primijenjena naredbena vrijednost prilagođava se, putem pojačala, kao i proporcionalni solenoid, otvor za mjerenje (3). Položaj mjernog otvora (3) dobiva se induktivnim pretvaračem položaja. Sva odstupanja od naredbene vrijednosti kompenzira se kontrolom povratnih informacija.

Kompenzator tlaka (4) drži pad tlaka na otvoru za mjerenje (3) pri konstantnoj vrijednosti. Stoga je protok nadoknađen opterećenjem.

Mali temperaturni nalet postiže se zbog dizajna mjernog otvora.

Po naredbenoj vrijednosti od 0 %, otvor za mjerenje je zatvoren.

U slučaju gubitka napajanja ili prekida kabela na pretvaraču položaja, otvor za mjerenje zatvara se.

Iz naredbene vrijednosti od 0 % moguć je slobodni skok. Kroz dvije rampe unutar električnog pojačala moguće je odgoditi otvaranje i zatvaranje mjerenja b

Otvor.

Kroz kontrolni ventil (5) Slobodni tok je moguć od B do A.

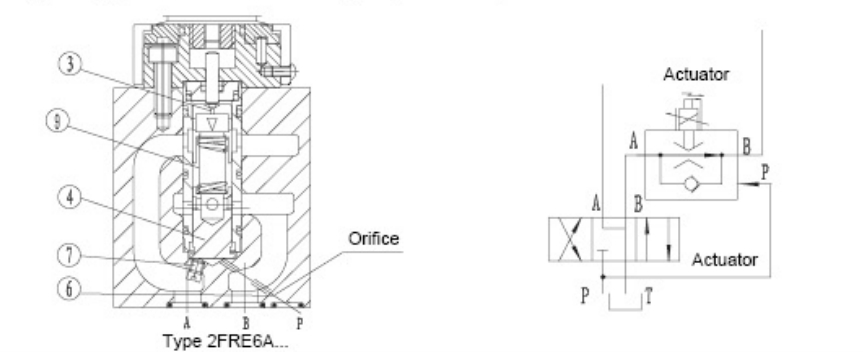

Proporcionalni ventil za upravljanje protokom tipa 2fre 6 a:

Funkcija ovog ventila u načelu je ista kao ventil tipa 2fre 6 b:

Za suzbijanje skoka za pokretanje kada je otvoren otvor za mjerenje (3) (naredbena vrijednost> 0%), postoji odredba za kompenzator tlaka (4) koji će se zatvoriti putem priključka P (6). Unutarnja veza (7) između priključka A i kompenzatora tlaka (4) je začepljena. Preko vanjskog priključka P (6) tlak u priključku P, prije nego što se usmjereni ventil (8) djeluje na kompenzator tlaka (4) i drži ga protiv opružne sile (9) u zatvorenom položaju. Ako se usmjereni ventil (8) prebaci s p u b, tada se kompenzator tlaka (4) pomiče iz zatvorenog položaja

U regulacijsku poziciju i skok za pokretanje se na taj način izbjegava.

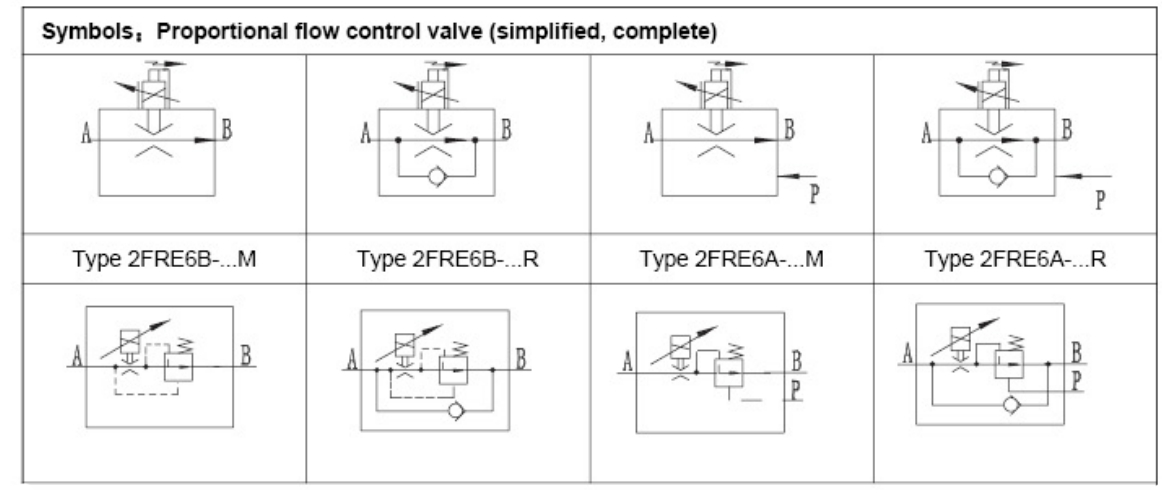

Simboli proporcionalnog ventila za upravljanje protokom 2fre6
