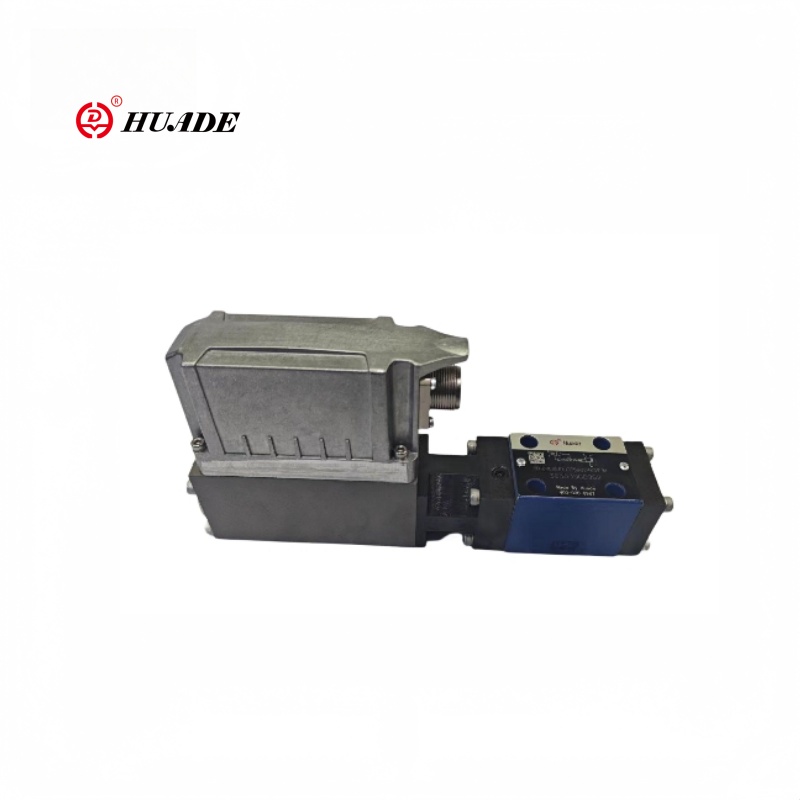

Proporcionalni ventil za smanjenje tlaka Drebe 6x-1x

Šestosmjerni proporcionalni proporcionalni tlak smanjujući seriju ventila DREBE 6X-1X prihvaća pilot dizajn, koji može smanjiti glavnu pokretačku silu jezgre ventila i poboljšati brzinu odziva (frekvencijski odziv može dostići više od 10Hz). Šestosmjerna struktura smanjuje složenost cjevovoda i pogodna je za kompaktne prostore. Ventil Drebe 6x-1x podržava standardne protokole industrijske komunikacije (poput Profinet, Ethercat), koji je lako integrirati u inteligentne hidrauličke sustave.

Parametar proizvoda proporcionalnog ventila za smanjenje tlaka Drebe 6x-1x

Značajka proizvoda i primjena proporcionalnog ventila za smanjenje tlaka Drebe 6x-1x

Značajke:

▶ Pilot upravljani ventili s povratnim informacijama položaja i ugrađenom elektronikom za smanjenje tlaka sustava kod potrošača (samo unutarnji pilot ulja)

▶ trosmjerna verzija (p-a/a -t), PMIN = PT

▶ Podesivo kroz položaj armature na oprugu kompresije

▶ Minimalna histereza pod kontrolom položaja <1 %, brzo vrijeme odziva, vidi tehničke podatke

▶ Ograničenje tlaka na sigurnu razinu čak i s neispravnom elektronikom (solenoidna struja I> IMAX)

▶ Za pričvršćivanje podloge, konfiguracija ugradnje rupe na ISO 4401-03-02-0-05. Podloge prema katalogu lista RE45053 (Naručite odvojeno)

▶ Plug-in Priključak na DIN 43563-AM6, vidi katalog lista RE 08008 (narudžba zasebno)

▶ Podaci za ugrađenu elektroniku okidača

Prijava:

Proporcionalni serija ventila za smanjenje tlaka 6x-1x je komponenta visoke performanse u industrijskim hidrauličkim sustavima, pogodna za složene radne uvjete koji zahtijevaju precizno upravljanje tlakom i dinamički odziv kao što su građevinski strojevi, metalurška oprema, strojevi za ubrizgavanje i strojevi za uranjanje.

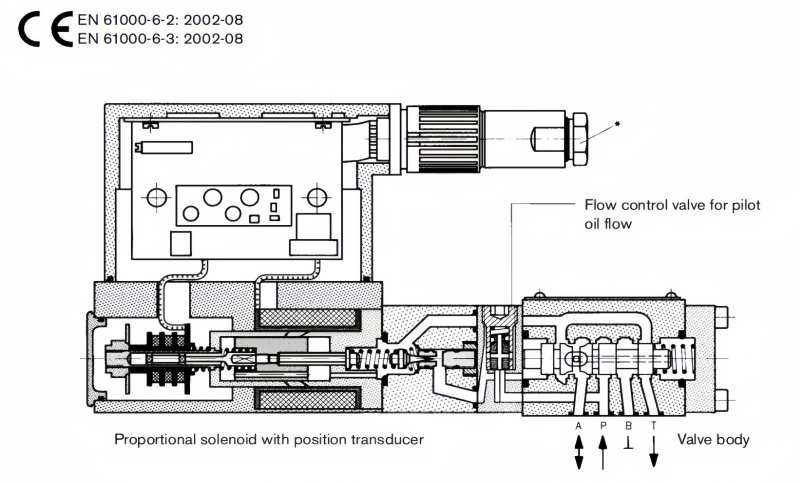

Funkcija i dio proporcionalnog tlaka smanjujući ventil Drebe 6x-1x

General

Tip DREBE6X proporcionalni ventili za smanjenje tlaka pilot su upravljani s trosmjernom glavnom pozornicom.

Pilot ventil (faza za ventil za ublažavanje tlaka) iznutra se isporučuje s kontroliranim protokom pilot ulja preko P.

Ventili se aktiviraju pomoću proporcionalnog solenoida s kontroliranim položajem s ugrađenom elektronikom.

Pomoću ovih ventila tlak u A (potrošaču) može se beskonačno prilagoditi i smanjiti u odnosu na zadanu točku.

Osnovni princip

Za podešavanje tlaka sustava u A, zadana točka postavljena je u elektroniku okidača. Na temelju ove zadane točke, elektronika kontrolira položaj solenoida prema proljetnoj sili. Proporcionalni solenoid postavljen je upravo na proljetnu karakterističnu krivulju. Pilot faza se isporučuje s uljem iz P pri brzini protoka od <0,6 l/min putem ventila za upravljanje protokom. Tlak pilota uspoređuje se s tlakom potrošača (plus opruga) u A i reguliranim.

Proljeće rezultira Pamin = P u T.

Ograničenje tlaka za maksimalnu sigurnost

Ako se u elektronici pojavi greška, tako da bi solenoidna struja (IMAX) na nekontrolirani način premašila njegovu određenu razinu, tlak ne može porasti iznad razine određene

maksimalna proljetna sila.
