Proporcionalni ventil za smanjenje tlaka

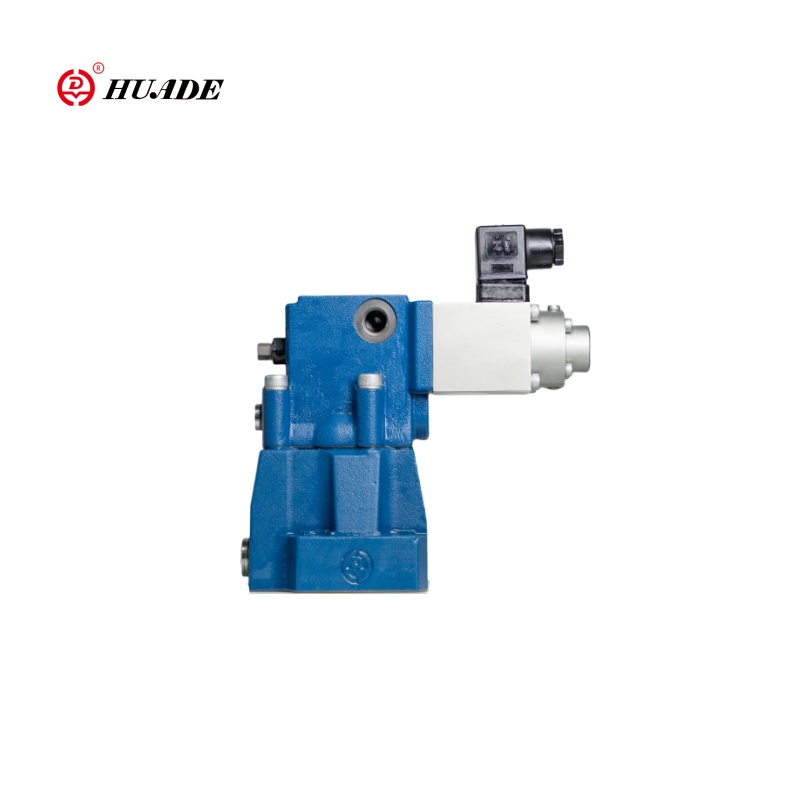

Huadeov DREM-ov pilot-operirani elektromagnetski proporcionalni ventil za smanjenje tlaka ima strukturu konusnog ventila, koja može nepomično smanjiti tlak u određenom krugu na temelju električnog signala. Uz to, ovaj proporcionalni dREM za smanjenje tlaka opremljen je uređajem za zaštitu od maksimalnog tlaka, osiguravajući da je sustav zaštićen od oštećenja uzrokovanih neočekivanim visokim tlakom.

Parametar proizvoda proporcionalnog tlaka za smanjenje ventila

Značajka proizvoda i primjena proporcionalnog ventila za smanjenje tlaka

Značajke:

▶ Opcijski maks.

▶ Opcijski provjerni ventil između A i B

▶ Ventil koji se koristi za smanjenje radnog tlaka

▶ Za ugradnju podloge

▶ Ventil i elektronika iz jedne skarce

Prijava:

Proporcionalni ventil za smanjenje tlaka naširoko se koristi u više industrijskih sektora kao što su naftna industrija, kemijska industrija, proizvodnja strojeva, zrakoplovni, strojni alati i svjetlosna industrija, brodogradnja i rudarstvo zbog velike preciznosti i stabilnosti.

Funkcija i ventil posebnosti proporcionalnog tlaka smanjujući dres ventila

Vrste ventila DRE i DREM su ventili za smanjenje tlaka koji upravljaju pilotom. Koriste se za smanjenje radnog tlaka.

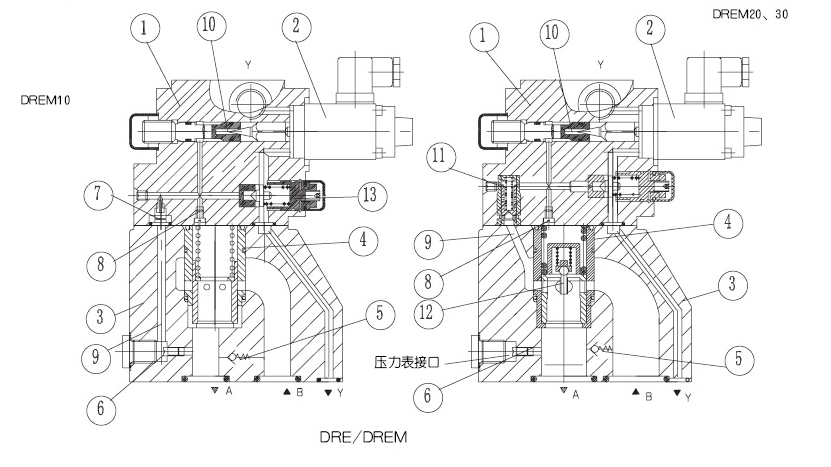

Ventili se u osnovi sastoje od pilot ventila (1) s proporcionalnim solenoidom (2) glavnim ventilom (3) s glavnim sklopom kalema (4), kao i opcionalnog kontrolnog ventila (5).

Upišite dres.

Kako bi se osiguralo da se ne pojavljuju prekomjerni hidraulički pritisci (hidraulička sigurnost) zbog nepomično visokih kontrolnih struja pri proporcionalnom solenoidu koji automatski uzrokuje

Veći tlak u priključku A, opruga opterećena maksimalnim ventilom za smanjenje tlaka, za maksimalnu sigurnost tlaka, može se po želji instalirati po potrebi.

NAPOMENA: Kada protok tekućine tlaka iz priključka A u priključak B putem kontrolnog ventila (5), paralelni protok ulja putem Y do spremnika utječe na postupak usporavanja pokretača pričvršćen na priključak A ako je to ovo

se usporava ventilom leptira za gas u priključku B (npr. proporcionalni usmjereni ventil). U takvim okolnostima, treći smjer protoka A do Y nije prikladan za ograničavanje maksimalnog tlaka u luci A.

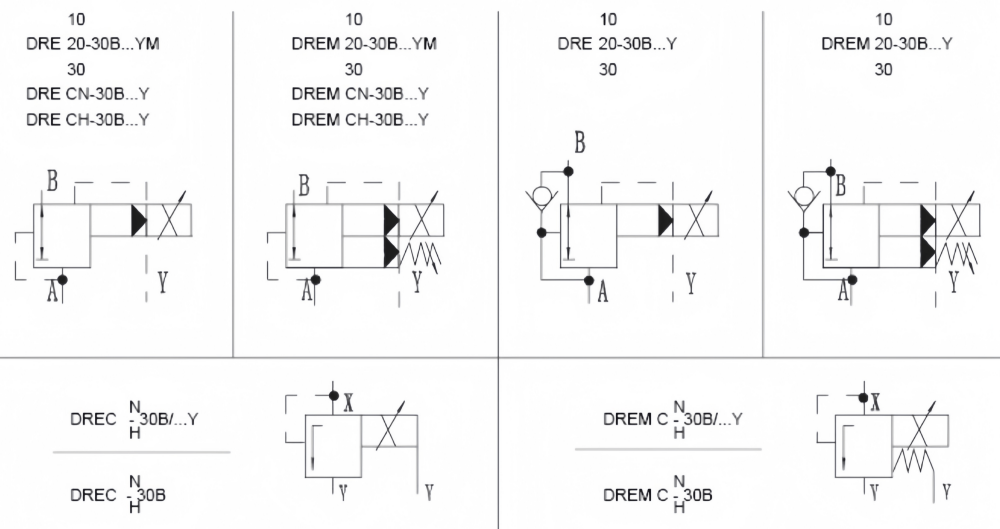

Simboli proporcionalnog tlaka smanjujući dres ventila
