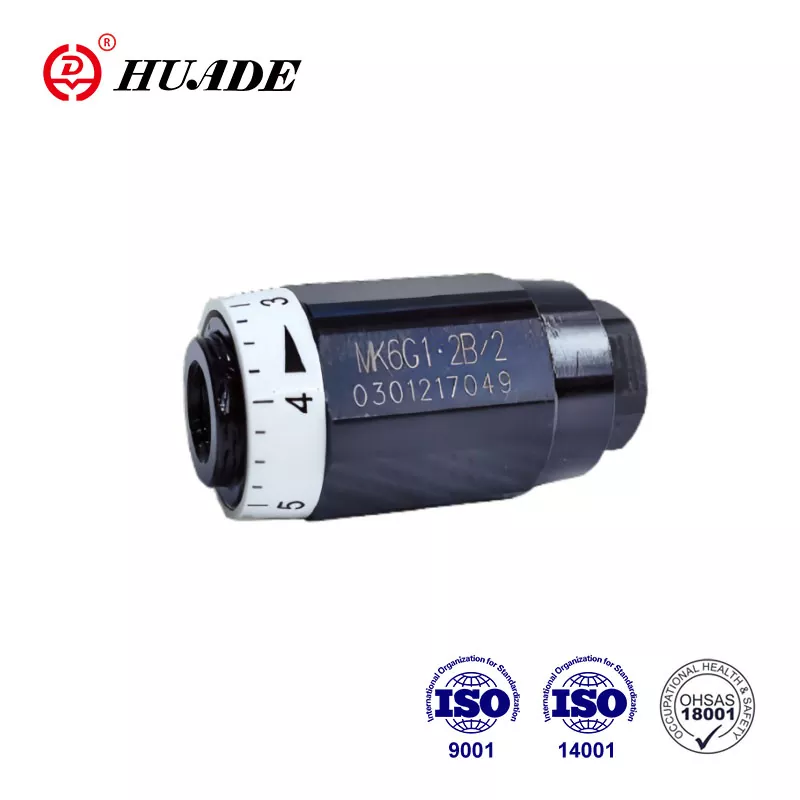

Tipovi ventila Mk su nepovratni ventili ovisni o tlaku i viskoznosti. Ovaj ventil koji proizvodi Huade Hydraulic je najčešće korišteni protočni ventil. Huade® hidraulički ventili za protok privukli su mnoge potrošače. Huade je dobro poznati zaštitni znak u Kini. Tvornica ima više od 750 strojeva uvezenih iz cijelog svijeta kako bi se strogo kontrolirala kvaliteta proizvoda. Pakiranje proizvoda MK povratnih ventila za gas može se prilagoditi, kao što je korištenje standardnih kartona, vakuumskog pakiranja ili kutija od šperploče.
|
Tehnički podaci (za primjene izvan ovih parametara, obratite nam se!) |
|||||||
|
Veličina |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
Maksimalni protok (L/min) |
15 |
30 |
50 |
140 |
200 |
300 |
400 |
|
Tlak (MPa) |
do 31.5 |
||||||
|
Tlak pucanja (MPa) |
0,05 (Tip MK) |
||||||
|
Tlačna tekućina |
Mineralno ulje ili fosfatni ester |
||||||
|
Raspon viskoznosti (mm²/s) |
10 do 800 |
||||||
|
Raspon temperature tekućine pod pritiskom (℃) |
-30 do +80 |
||||||
Značajke:
▶ Prikladno za izravnu in-line montažu
▶ Ovisno o tlaku i viskoznosti
Primjena:
Ovaj ventil je cjevasti povratni ventil za prigušnicu izravno ugrađen na cjevovod. Priključak za gas ventila ima strukturu aksijalnog trokutastog utora i ima 7 specifikacija i dva spojna navoja. Glavna funkcija prigušnog ventila MK je kontrola brzine pokretača.
S protokom koji prolazi kroz ventil u smjeru prigušivanja, opruga i tekućina pritišću tanjir na njegovo sjedište, blokirajući tako protok. Tekućina teče kroz bočno bušenje do prigušne točke, koja se formira između kućišta (2) i podesive čahure (1). U suprotnom smjeru, pritisak tekućine djeluje na prednju stranu lopatice, podižući je iz svog sjedišta i dopuštajući tekućini da teče slobodno, neprigušeno, kroz ventil. U isto vrijeme, dio tekućine koja teče kroz prstenasti zazor proizvodi željeni učinak samočišćenja.
Struktura povratnog ventila prigušnice tipa MK
Simboli nepovratnog ventila tipa MK
