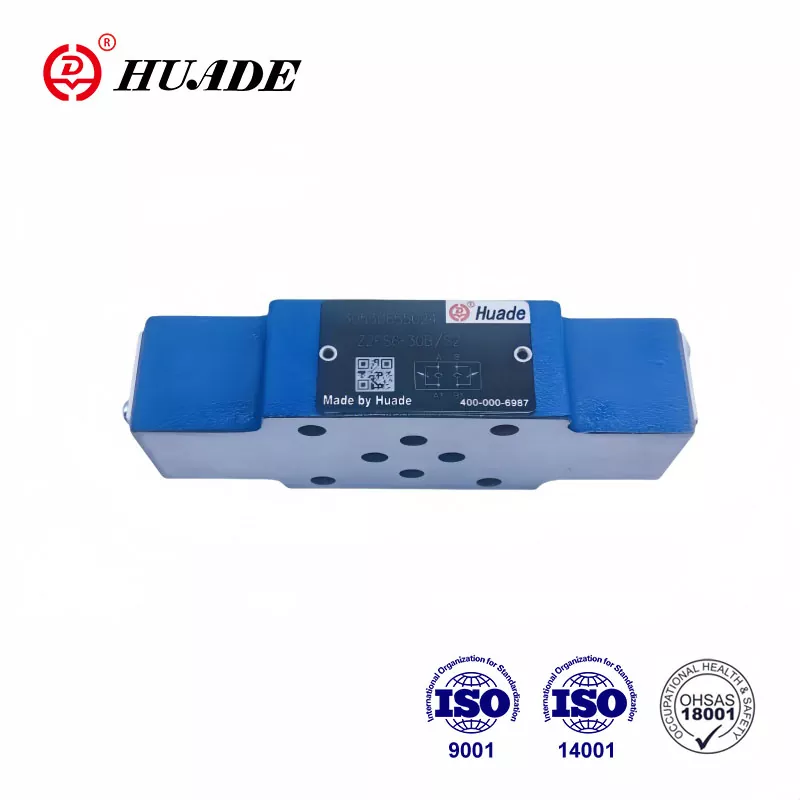

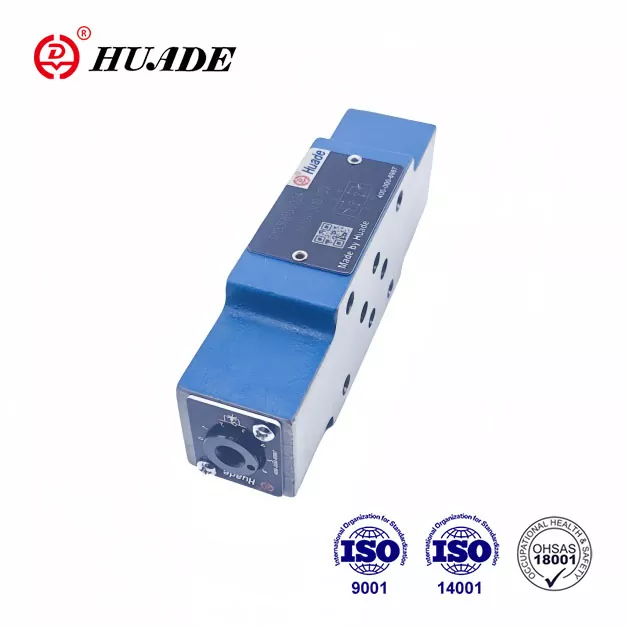

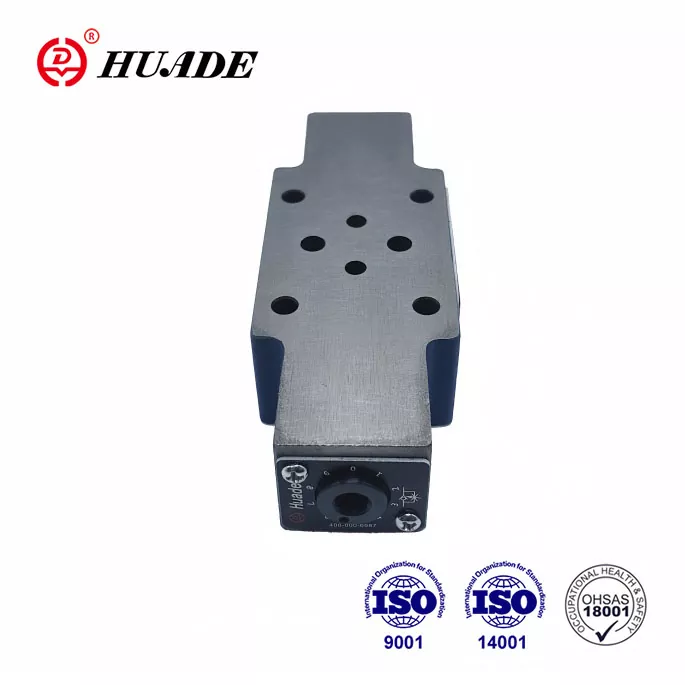

Ventil za provjeru gasa Z2FS 6

Ventili tipa z 2 fs 6 su dvostruki leptir/provjerni ventili u dizajnu sendviča. Ovaj ventil je prikladan za sklop vertikalnog slaganja i koristi se za kontrolu ulaznog ili izlaza. Kao rezultat dvije dugoročne suradnje s Rexrothom, ovaj gas za gas Z2FS 6 odgovara Rexroth-u u performansama i može zamijeniti Rexroth® Z2FS6 3XB seriju. To je pristupačna alternativa za Rexroth.

Parametar proizvoda ventila za provjeru gasa Z2FS 6

Značajka proizvoda i primjena ventila za provjeru gasa Z2FS 6

Značajke:

▶ Dizajn sendviča s pločama

▶ Uzorak prijenosa na DIN 24 340, iz A, ISO 4401 i CETOP - RP 121H

▶ Ograničavanje glavnog ili pilot protoka s dva servisna luka

▶ Kontrola mjerača ili mjerača.

Prijava:

Ventili za provjeru gasa Z2FS 6 koriste se za ograničavanje protoka glavnog ili pilotskog ulja na jednom ili dva servisna priključka.

Odjeljak i simbol ventila za provjeru gasa Z2FS 6

Dva simetrično raspoređena ventila za gas/kontrolni ventil ograničavaju protok (pomoću podesivih kalema za gas) u jednom smjeru i omogućavaju slobodni povratni protok u drugom smjeru.

Ograničavanje glavnog protoka

Dvostruki ventil za gas/kontrolni ventil postavljen je između usmjerenog ventila i podloge kako bi se promijenila brzina pokretača (ograničenje glavnog protoka).

Ograničavajući protok pilota

U slučaju usmjerenih ventila koji upravljaju pilotom, dvostruki ventil za gas/kontrolni ventil može se koristiti kao podešavanje pilotskog prigušivanja (ograničavanje protoka pilot). U ovom se slučaju postavlja između glavnog ventila i pilot ventila.

Struktura dvostrukog leptira za gas/kontrolni ventil, tip z2fs6 30b

Načelo hidrauličkih sustava
