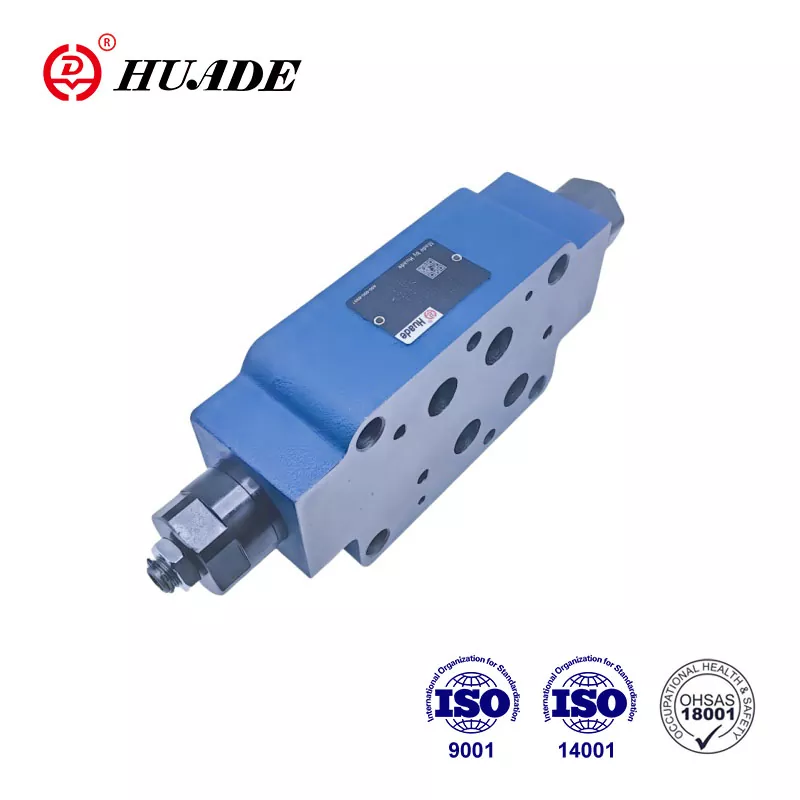

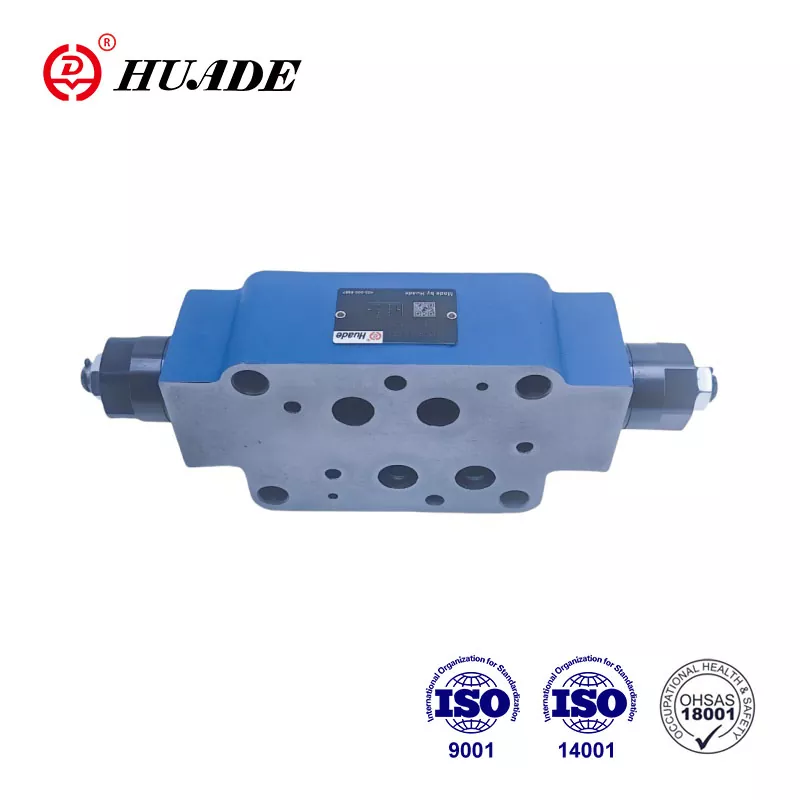

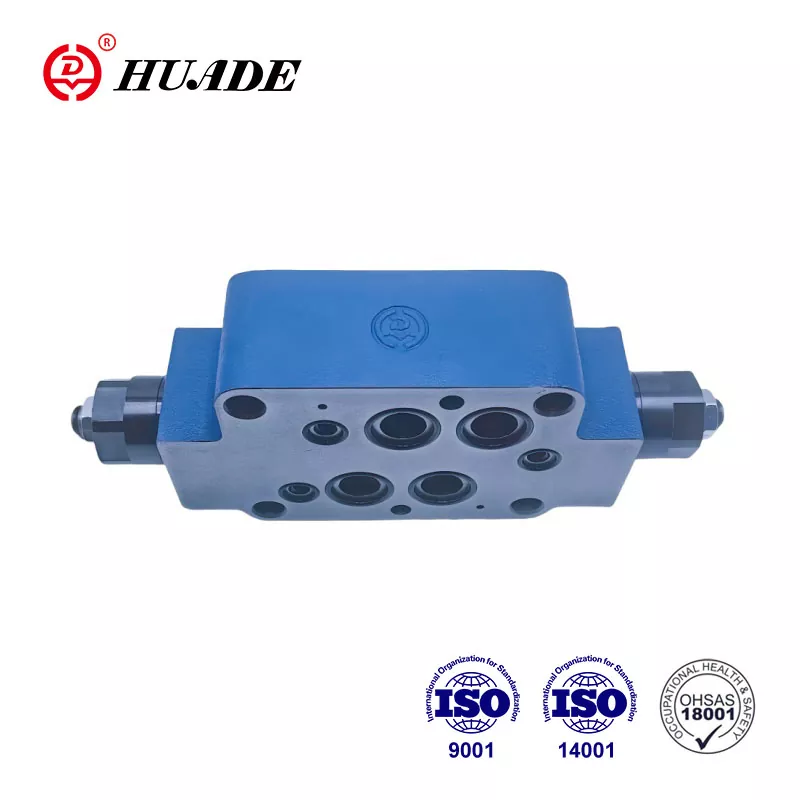

Dizajn sendvič ploča Ventili tipa Z 2 FS 16 su dvostruki prigušni/povratni ventili. Funkcija ovog ventila je kontrola ulaznog ili izlaznog protoka. Činjenica da Huade® Z 2 FS 16 može zamijeniti Rexroth® Z2FS 16 3XB uglavnom je posljedica dugogodišnje suradnje s Rexrothom. Tvornica strogo kontrolira kvalitetu proizvoda i svi nepovratni ventili zadovoljavaju međunarodne standarde.
|
Tehnički podaci (za primjene izvan ovih parametara, obratite nam se!) |
|||
|
Veličina |
6 |
16 |
22 |
|
Maksimalni protok (L/min) |
80 |
250 |
350 |
|
Maksimalni radni tlak (MPa) |
31.5 |
35 |
|
|
Tlačna tekućina |
Mineralno ulje (za NBR brtvu) ili fosfatni ester (za FPM brtvu) |
||
|
Raspon viskoznosti (mm²/s) |
10 do 800 |
||
|
Raspon temperature tekućine (℃) |
-30 do +80 |
||
Značajke:
▶ Dizajn sendvič ploča
▶ Uzorak spajanja prema DIN 24 340, od A, ISO 4401 i CETOP - RP 121H
▶ Ograničenje glavnog ili pilot protoka s dva servisna priključka
▶ Kontrola ulaznog ili izlaznog mjerača.
Primjena:
Prigušni nepovratni ventili Z 2 FS 16 koriste se za ograničavanje glavnog ili pomoćnog protoka ulja na jednom ili dva servisna priključka.
Ventili tipa Z 2 FS 16 su dvostruki prigušni/povratni ventili u izvedbi sendvič ploče. Dva simetrično raspoređena prigušna/nepovratna ventila ograničavaju protok (pomoću podesivih kalemova prigušne zaklopke) u jednom smjeru i dopuštaju slobodan povratni tok u drugom smjeru.
Ograničenje glavnog protoka
Dvostruki prigušni/povratni ventil postavljen je između usmjernog ventila i pomoćne ploče za promjenu brzine pokretača (ograničenje glavnog protoka).
Ograničenje protoka pilota
U slučaju upravljanih usmjernih ventila, dvostruki prigušni/nepovratni ventil može se koristiti kao podešavanje prigušnice pilota (ograničenje protoka pilota). U ovom slučaju, postavlja se između glavnog ventila i pilot ventila.
Struktura dvostrukog prigušnog/povratnog ventila, tip Z 2 FS 16 3XB
Princip rada hidrauličkih sustava
