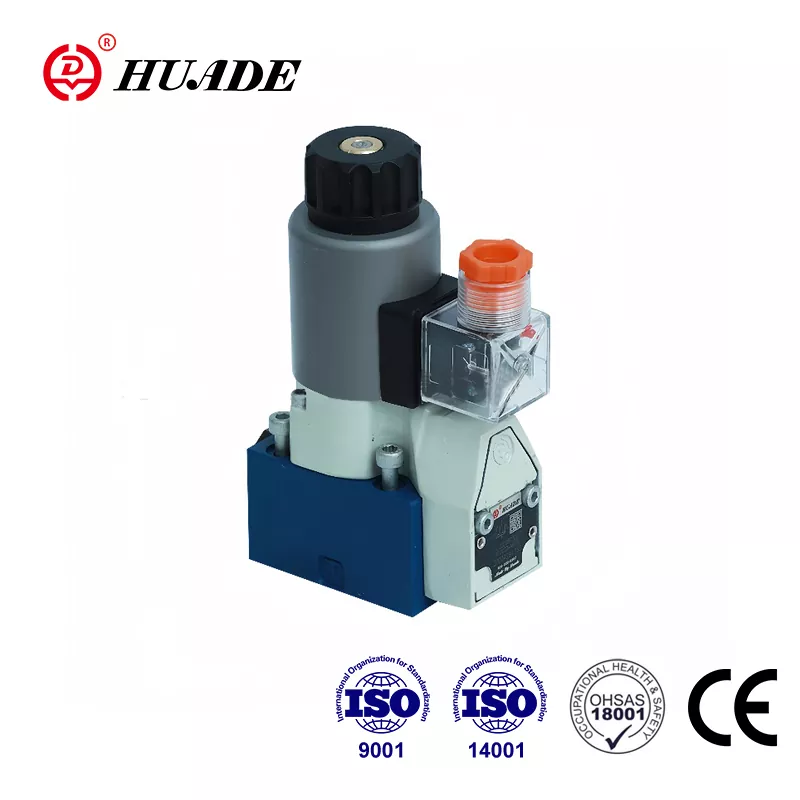

Kada se radi o hidrauličkim sustavima kojima je potrebna apsolutna pouzdanost, klipni usmjereni ventil M-SEW 6 tvrtke Bosch Rexroth ističe se kao ozbiljan konkurent. Ovaj ventil rješava problem s kojim se tradicionalni ventili jednostavno ne mogu nositi: potpuna izolacija bez curenja pod visokim tlakom. Ako radite s hidrauličkim sustavima u kojima su čak i sitna curenja važna, razumijevanje onoga što čini M-SEW 6 drugačijim moglo bi vas uštedjeti značajnih glavobolja na putu.
Po čemu se tanjirasti ventil razlikuje
Pokretni ventil M-SEW 6 koristi bitno drugačiji pristup od većine hidrauličkih ventila s kojima se možete susresti. Umjesto kliznih metalnih dijelova koji stvaraju brtve kroz uske tolerancije, ovaj ventil koristi otvrdnutu kuglu ili stožac koji fizički blokira protok tako što naliježe na precizno obrađenu površinu. Zamislite to kao čep za bocu naspram kliznih vrata. Čep boce stvara potpuno brtvljenje kada se pritisne prema dolje, dok klizna vrata uvijek imaju neki razmak, bez obzira na to koliko čvrsto prianjaju.
Ovaj izbor dizajna iznimno je važan u stvarnim primjenama. Tradicionalni kalem ventili uvijek do određenog stupnja propuštaju iznutra. Što su veće tolerancije, manje curi, ali curenje nikada ne ide na nulu. M-SEW 6 tanjičasti usmjereni ventil u potpunosti eliminira ovaj problem svojim dizajnom koji se temelji na sjedištu. Kada tanjirasti element pritisne svoje sjedište, protok se potpuno zaustavlja.
Mogućnosti pritiska koje ga izdvajaju
M-SEW 6 tanjičasti usmjereni ventil podnosi tlakove do 630 bara, što znači otprilike 9,150 psi. U kontekstu, većina standardnih ventila veličine D03 maksimalni je oko 350 bara. Ova gotovo udvostručena vrijednost tlaka nije samo broj na podatkovnoj tablici. Predstavlja temeljnu inženjersku predanost strukturnom integritetu koja utječe na sve, od debljine kućišta do zahtjeva za montažu.
Rad na 630 bara stvara goleme sile koje pokušavaju odvojiti ventil od njegove montažne površine. Tipično područje priključka ventila D03 doživljava više od 4000 funti sile odvajanja pri ovom tlaku. M-SEW 6 tanjičasti usmjerni ventil to rješava posebnim zahtjevima za montažu kojih se mora točno pridržavati. Montažna površina mora biti ravna unutar 0,01 mm na 100 mm i površinska hrapavost od Rz 0,8. Montažni vijci, M5x45 stupnja 10,9, moraju se zategnuti na točno 8,9 Nm.
Kako M-SEW 6 zapravo radi
Pokretni ventil M-SEW 6 radi putem izravnog pokretanja solenoida. Kada uključite zavojnicu, ona generira magnetsku silu koja povlači tanjirasti element s njegovog sjedišta, omogućujući protok. Kada je bez napona, povratna opruga i pritisak sustava vraćaju ručicu natrag na njezino sjedište, trenutačno blokirajući protok. To daje M-SEW 6 tanjirastom razvodnom ventilu nevjerojatno brza vremena uključivanja, posebno pri zatvaranju.
Brzine prebacivanja govore važnu priču. Kada radi na čistom 24 V DC, ventil se aktivira za 25 do 40 milisekundi i isključuje za samo 10 do 15 milisekundi. To vrijeme bez napona je izuzetno brzo u usporedbi s kalemnim ventilima, što je iznimno važno u sigurnosnim primjenama. Ako nešto pođe krivo i trebate odmah zaustaviti protok, te dodatne milisekunde mogle bi biti kritične.
Međutim, ako M-SEW 6 tanjičasti usmjerni ventil pokrenete na izmjenični napon kroz ispravljač, performanse se značajno mijenjaju. Vrijeme deenergizacije povećava se na 35 do 55 milisekundi jer ispravljački krug ima kondenzatore za filtriranje koji usporavaju slabljenje struje u zavojnici. Ovaj tri do četiri puta sporiji odgovor mogao bi biti prihvatljiv za neke aplikacije, ali za sustave za isključivanje u nuždi, izravni DC rad jasno daje bolje performanse.
Konfiguracijske opcije i što one znače
M-SEW 6 tanjičasti usmjerni ventil dolazi u nekoliko funkcionalnih konfiguracija. Najčešće su 3/2-smjerne verzije sa simbolima U i C. Simbol U predstavlja normalno otvorenu konfiguraciju gdje se priključak P povezuje s priključkom A kada ventil nije pod naponom. Simbol C predstavlja normalno zatvoren gdje je P do A blokiran kada nije pod naponom. U ovim 3/2 konfiguracijama ventili s lapicama stvarno blistaju jer mogu održati savršenu izolaciju jednostavnom geometrijom.
Ventil također dolazi u 4/2-putnim konfiguracijama sa simbolima D i Y, iako su one nešto rjeđe. Stvaranje funkcije 4/2 s elementima s tanjirastima mehanički je složenije jer morate održavati izolaciju bez curenja na više priključaka istovremeno. Kompromisi u dizajnu postaju sve izazovniji, zbog čega Rexroth naglašava 3/2 verzije gdje lamelasti ventil M-SEW 6 može pružiti maksimalnu pouzdanost i sposobnost pritiska.
Maksimalni protok je 25 litara u minuti. To bi se moglo činiti niskim u usporedbi s nekim kalemnim ventilima, ali je zapravo razumno za dimenzionalni ventil veličine D03 s izravnim upravljanjem. Solenoid mora nadvladati i silu opruge i silu pritiska koja djeluje na tanjirasti element. Povećanje kapaciteta protoka zahtijevalo bi veće područje otvora, što bi zahtijevalo nepraktično velik solenoid za izravni rad.
Objašnjenje strukture koda za naručivanje
M-SEW 6 tanjičasti usmjereni ventil koristi šifru za narudžbu sa 16 pozicija koja specificira svaki tehnički detalj. Razumijevanje ovog koda pomaže vam da dobijete upravo onaj ventil koji vam je potreban. Pozicija 01 specificira vrstu tekućine, što je M za mineralno ulje. Položaj 02 označava je li to 2-smjerni, 3-smjerni ili 4-smjerni ventil. Pozicija 03 je SEW, potvrđujući da se radi o ventilu s izravnim upravljanjem.
Pozicija 04 potvrđuje veličinu kao 6, što odgovara standardu NG6 ili D03. Pozicija 05 je vaš odabir simbola kao što je U ili C. Pozicija 07 određuje nazivni tlak, 420 ili 630 bara. Pozicija 09 upravlja naponom, a G24 je standardni 24V DC. Opcije poput G96 i G110 pokazuju rad na 110 V ili 120 V AC putem ispravljanja.
Pozicija 12 postaje važna ako trebate praćenje pozicije. M-SEW 6 potporni ventil može biti opremljen induktivnim senzorima (QMAG24 ili QMBG24) koji potvrđuju stvarni položaj ventila. Međutim, ove opcije nadzora rade samo s verzijom od 420 bara. Deblje kućište potrebno za rad od 630 bara ne ostavlja mjesta za standardni raspored senzora.
Položaj 13 omogućuje dodavanje umetaka za gas ili nepovratni ventil. Umetci leptira za gas, označeni od B12 do B22, ograničavaju protok u različitim stupnjevima. Kada upravljate dimenzionalnim ventilom M-SEW 6 pri maksimalnom tlaku i protoku, ovi umetci mogu spriječiti vodeni udar i kavitaciju tijekom prebacivanja. Pozicija 14 navodi materijal brtve, bilo standardni NBR ili FKM (označen sufiksom V) za kompatibilnost s posebnim tekućinama.
Razmatranja kompatibilnosti tekućina
M-SEW 6 tanjičasti usmjereni ventil radi sa standardnim mineralnim uljima koja zadovoljavaju specifikacije DIN 51524. Također rukuje različitim biorazgradivim i vatrootpornim tekućinama uključujući tipove HEES, HEPG, HETG, HFDR i HFDU. Izbor materijala brtve ovdje postaje kritičan. Standardne NBR brtve rade dobro s mineralnim uljem i rade od -30°C do +80°C. Ako koristite određene sintetičke estere ili poliglikolne tekućine, morate navesti FKM brtve sa sufiksom V. FKM brtve imaju nešto uži temperaturni raspon od -20°C do +80°C, ali pružaju potrebnu otpornost na kemikalije.
Pogrešan odabir brtve uzrokuje brzu degradaciju. NBR brtve će nabubriti i pokvariti u određenim sintetičkim tekućinama, dok FKM brtve mogu otvrdnuti i popucati ako se koriste izvan svog temperaturnog raspona. Dokumentacija za dimenzionirani usmjerni ventil M-SEW 6 jasno navodi koja brtva radi s kojom tekućinom, a striktno pridržavanje ovih smjernica nije izborno.
Instalacijski zahtjevi koje ne možete zanemariti
Ispravna montaža dimenzioniranog ventila M-SEW 6 određuje hoće li raditi kako je projektirano ili će propuštati pod pritiskom. Ventil se montira na D03/NG6 razvodnik ili podploču pomoću četiri M5x45 vijka. Ovi vijci moraju imati stupanj čvrstoće 10,9 i zategnuti na točno 8,9 Nm. Nedovoljno zatezanje omogućuje kućištu da se pod pritiskom odvoji od montažne površine. Pretjerano zatezanje može iskriviti montažnu površinu, stvarajući koncentraciju naprezanja koja dovodi do kvara brtve.
O-prstenovi na otvorima također su važni. Priključak P koristi O-prsten od 10x2 mm dok priključci A i B koriste O-prstenove od 9,25x1,78 mm. Ovo nisu proizvoljne veličine. Usklađeni su s dimenzijama utora i očekivanim tlačnim opterećenjima. Korištenje pogrešnih O-prstenova ili oštećenih O-prstenova jamči curenje koje poništava cjelokupnu svrhu odabira dimenzionalnog ventila M-SEW 6 na prvom mjestu.
Zavojnica solenoida pričvršćuje se sigurnosnom maticom zategnutom na 4 Nm. Ovo se može činiti manje kritičnim od glavnih montažnih vijaka, ali labava montaža solenoida uzrokuje probleme s poravnanjem koji povećavaju magnetski razmak, smanjujući silu i potencijalno sprječavajući puni hod lamele. Može se činiti da ventil radi, ali nije potpuno otvoren ili zatvoren, uzrokujući ograničenja protoka ili nepotpuno brtvljenje.
Prednosti održavanja ugrađene u dizajn
Jedan pametan aspekt M-SEW 6 tanjirastog usmjernog ventila je dizajn zavojnice koji se može ukloniti i okretati. Svitak solenoida može se ukloniti i zamijeniti bez ometanja hidrauličkog kućišta pod pritiskom. To znači da možete obaviti električno održavanje bez pada tlaka u cijelom hidrauličnom sustavu. U visokotlačnim sustavima, depresurizacija i ponovna depresurizacija je dugotrajna i potencijalno rizična. Mogućnost zamjene pokvarenog svitka bez dodirivanja hidrauličkog kruga značajno smanjuje vrijeme zastoja.
Zavojnica se okreće za 90 stupnjeva, što pomaže kod provođenja kabela u uskim blokovima razdjelnika. Možete usmjeriti električni priključak kako biste izbjegli smetnje sa susjednim komponentama. Ova fleksibilnost olakšava integraciju kliznog ventila M-SEW 6 u složene sklopove gdje je prostor ograničen.
Sama konstrukcija lamela zahtijeva manje održavanja od kalemnih ventila. Ne postoje precizno obrađene klizne površine koje se postupno troše i povećavaju curenje. Tanjir ili brtvi ili ne brtvi. Sve dok onečišćenje ne ošteti dosjedne površine, ventil održava svoju izvedbu bez propuštanja u suštini na neodređeno vrijeme.
Gdje ovaj ventil ima najviše smisla
Pokretni ventil M-SEW 6 ističe se u primjenama gdje se opterećenja moraju držati bez pomicanja dulje vrijeme. Hidraulički stezni sustavi u alatnim strojevima predstavljaju savršen slučaj upotrebe. Nakon što se stezaljka zatvori na izratku, mora ostati stegnuta bez gubitka tlaka tijekom obrade. Čak bi i malo curenje omogućilo polagano otpuštanje stezaljke, potencijalno uzrokujući pomicanje obratka tijekom operacija rezanja.
Izolacija akumulatora još je jedno prirodno uklapanje. Kada punite akumulator i zatim ga trebate izolirati od ostatka kruga, izolacijski ventil koji curi postupno ispušta tlak iz akumulatora. M-SEW 6 tanjičasti usmjereni ventil održava taj tlak neograničeno dugo. Sigurnosni krugovi također imaju veliku korist. Ako sigurnosni sustav ovisi o sprječavanju protoka kada je bez napona, unutarnje curenje kroz kalem ventila moglo bi dopustiti nenamjerno kretanje čak i kada je upravljački signal isključen.
Sustavi za ispitivanje koji moraju održavati tlak za otkrivanje curenja zahtijevaju izolacijske ventile bez curenja. Visokotlačne preše za oblikovanje i kovanje rade na pritiscima pri kojima vrijednost od 630 bara M-SEW 6 postaje vrijedna. Podmorski hidraulički sustavi suočeni su s visokim tlakom i strogim zahtjevima za pouzdanošću, pri čemu nepropusna konstrukcija ventila M-SEW 6 s lopaticom pruža kritične sigurnosne granice.
Usporedba s konkurentskim opcijama
Serija D1SE tvrtke Parker Hannifin predstavlja najbližu izravnu konkurenciju M-SEW 6 potepastom usmjerenom ventilu u rasponu veličina D03. D1SE podnosi tlakove do 350 bara i protok do 20 litara u minuti. Koristi sličnu filozofiju dizajna lamele s elementima za sjedenje stožastog tipa. Vremena prebacivanja su sporija, oko 50 ms za uključivanje i 60 ms za isključivanje na DC rad.
Razlika tlaka između 350 bara i 630 bara otkriva različite tržišne strategije. Parker usmjerava D1SE na šire tržište aplikacija koje trebaju izolaciju bez curenja pri normalnim industrijskim pritiscima. Rexroth pozicionira M-SEW 6 tanjičasti usmjereni ventil za premium segment gdje sposobnost ekstremnog tlaka opravdava višu cijenu. Prijave koje doista trebaju kapacitet od 630 bara imaju ograničene alternative, što Rexrothu daje jaku poziciju u toj niši.
Brža vremena prebacivanja M-SEW 6, posebno vrijeme bez napona od 10-15 ms, pružaju opipljivu sigurnosnu prednost u scenarijima isključivanja u nuždi. Tih 45 ms razlike između M-SEW 6 i D1SE može odrediti hoće li se stroj zaustaviti prije nego izazove štetu ili ozljedu. Za aplikacije koje su kritične za sigurnost, brže vrijeme odziva nije samo lijepa značajka, ono je ključni zahtjev.
Razumijevanje kompromisa
Odabir kliznog ventila M-SEW 6 znači prihvaćanje određenih ograničenja. Kapacitet protoka od 25 litara po minuti neće zadovoljiti aplikacije kojima su potrebni visoki protoki. Neuravnoteženost tlaka svojstvena dizajnu lamele znači da solenoid radi jače kako bi otvorio ventil protiv tlaka u sustavu. Izravno upravljani talapasti ventili dostižu praktične granice oko raspona protoka i tlaka koje postiže M-SEW 6. Prelazak na značajno veće potrebe zahtijevao bi pilot rad, što povećava složenost i troškove.
Zahtjevi za preciznost ugradnje stroži su od tipičnih ventila sa kalemom. Ne možete pričvrstiti M-SEW 6 tanjičasti usmjerni ventil na grubo obrađenu površinu i očekivati da će brtviti na 630 bara. Razdjelnik ili podploča trebaju odgovarajuću strojnu obradu kako bi zadovoljili specifikacije ravnosti i završne obrade. Ovo povećava troškove cjelokupnom sustavu, ali daje performanse bez curenja što opravdava odabir kliznog ventila na prvom mjestu.
Ograničenje nadzora položaja na verziji od 630 bara bitno je u primjenama koje zahtijevaju provjeru funkcionalne sigurnosti. Ako vaša sigurnosna analiza utvrdi da vam je potrebna povratna informacija o položaju kako biste dokazali da je ventil zatvoren, morate prihvatiti ograničenje tlaka od 420 bara. Ovo predstavlja temeljni inženjerski kompromis gdje je Rexroth odlučio ne ugroziti strukturni integritet potreban za 630 bara kako bi se prilagodili senzorima.
Napravite pravi izbor za svoju aplikaciju
Ako vaša primjena apsolutno zahtijeva nulto unutarnje curenje, klizavi usmjereni ventil M-SEW 6 spada u vaš uži izbor. Ako trebate održavati tlak iznad 400 bara, vaše se mogućnosti znatno sužavaju i M-SEW 6 postaje jedan od rijetkih održivih izbora u veličini D03. Ako je brza reakcija bez napona važna za sigurnost, vrijeme prebacivanja od 10-15 ms daje stvarne prednosti. Ako radite s biorazgradivim tekućinama ili tekućinama otpornim na vatru, opcija brtve FKM osigurava kompatibilnost koju neki konkurentski ventili ne nude.
Suprotno tome, ako su vam potrebni visoki protoki iznad 30 litara u minuti, M-SEW 6 tanjičasti usmjereni ventil neće raditi. Ako vaša primjena uključuje česte cikluse pri maksimalnom protoku i tlaku, trebali biste pažljivo procijeniti ostaje li ventil unutar granica performansi ili su vam potrebni umetci za gas za upravljanje uvjetima. Ako vam je potrebna 4/2 funkcionalnost sa složenim zahtjevima za prebacivanje, kalem ventil bi zapravo mogao biti jednostavniji unatoč karakteristikama propuštanja.
Izračun ukupnog troška vlasništva daje prednost M-SEW 6 tanjirastom usmjerenom ventilu u primjenama gdje su zastoji skupi. Dug životni vijek, minimalno trošenje i jednostavna zamjena zavojnice smanjuju troškove održavanja i zastoje sustava. Početna nabavna cijena je viša od standardnih kalemnih ventila, ali u kritičnim primjenama gdje je pouzdanost važna, taj premijski trošak se brzo amortizira.
Tehnička dokumentacija i podrška
Bosch Rexroth pruža sveobuhvatnu tehničku dokumentaciju za M-SEW 6 tanjičasti usmjereni ventil uključujući CAD modele u više formata, crteže s punim dimenzijama i detaljne krivulje performansi. Dokumentacija jasno navodi sve zahtjeve za ugradnju, specifikacije O-prstena, vrijednosti zakretnog momenta i informacije o kompatibilnosti tekućina. Točno poštivanje ovih specifikacija ključno je za postizanje ocijenjene izvedbe.
Ventil je u skladu sa standardima za montažu ISO 4401-03-02-0-05 i DIN 24340 Form A, osiguravajući kompatibilnost sa industrijskim standardnim razdjelnicima i podpločama. Ova standardizacija smanjuje rizik integracije i čini M-SEW 6 tanjičasti usmjereni ventil jednostavnom zamjenom za druge D03 ventile prilikom nadogradnje sustava za bolju izvedbu curenja.
Završna razmatranja
Bosch Rexroth M-SEW 6 tanjičasti usmjereni ventil predstavlja specijalizirano rješenje za zahtjevne primjene. Ne pokušava biti sve za sve aplikacije. Umjesto toga, usredotočen je na obavljanje jednog posla izuzetno dobro: pružanje izolacije bez curenja pri tlakovima do 630 bara u standardiziranom paketu D03. Inženjering koji to omogućuje zahtijeva pažnju na detalje tijekom instalacije i primjene, ali pruža performanse s kojima se konvencionalni ventili jednostavno ne mogu mjeriti.
Inženjerima koji rade na strujnim krugovima za držanje opterećenja, sigurnosnim sustavima ili visokotlačnim aplikacijama, razumijevanje onoga što nudi M-SEW 6 tanjičasti usmjereni ventil pomaže u odabiru komponenata na temelju informacija. Mogućnosti ventila usklađene su sa specifičnim zahtjevima gdje su njegove snage najvažnije. Odabir za pravu primjenu daje pouzdanu izvedbu bez curenja koja opravdava njegovu vrhunsku poziciju na tržištu.
