U svijetu sustava za kontrolu fluida, preciznost i pouzdanost su najvažnije. Bilo da radite u industrijskoj automatizaciji, hidrauličkim sustavima ili pneumatskim aplikacijama, sposobnost kontrole protoka s iznimnom točnošću može napraviti razliku između optimalne izvedbe i kvara sustava. Ovdje na scenu stupaju ventili s proporcionalnim protokom koji služe kao sofisticirani kontrolni uređaji koji su revolucionirali pristup inženjera upravljanju tekućinom.
Razumijevanje osnova

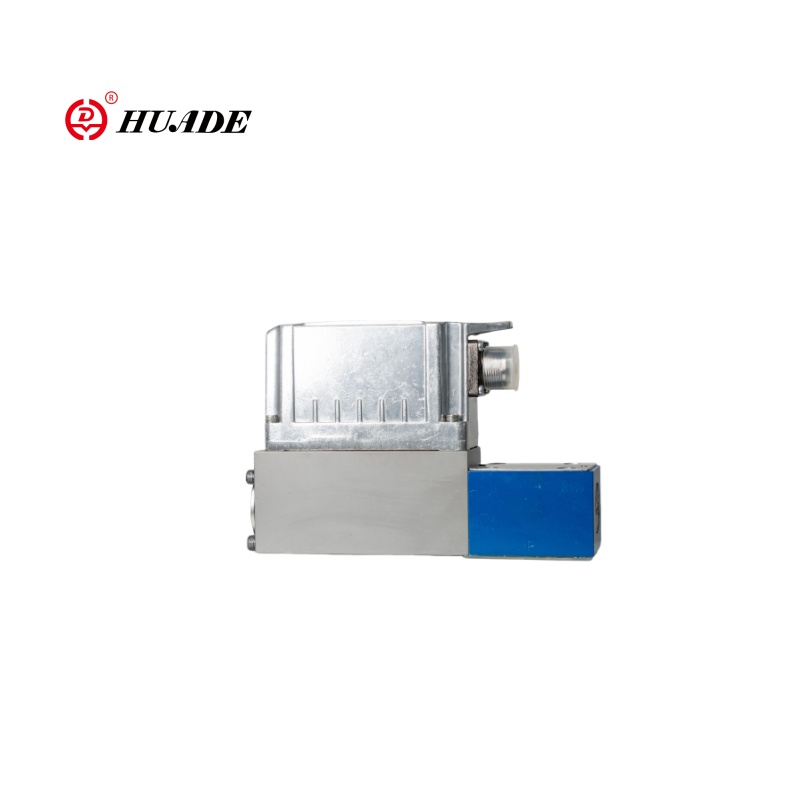

A ventil proporcionalnog protoka (umjetnostproporcionalni ventilobitelj) je napredna vrsta regulacijskog ventila koji regulira protok tekućine u izravnom razmjeru s ulaznim signalom, obično električnom strujom ili naponom. Za razliku od tradicionalnih on/off ventila koji se jednostavno otvaraju ili zatvaraju, ventili s proporcionalnim protokom pružaju beskonačno promjenjivu kontrolu unutar svog radnog raspona. To znači da mogu održavati bilo koji željeni protok između nule i svog maksimalnog kapaciteta, dinamički reagirajući na promjenjive zahtjeve sustava.
"Proporcionalni" aspekt odnosi se na linearni odnos između ulaznog signala i položaja otvaranja ventila. Na primjer, ako ventil primi 50% ulaznog signala, otvorit će se do 50% svog maksimalnog kapaciteta, isporučujući približno 50% svog maksimalnog protoka. Ovo predvidljivo ponašanje čini ove ventile neprocjenjivim u primjenama koje zahtijevaju preciznu kontrolu protoka.
Kako rade ventili proporcionalnog protoka
Rad ventila proporcionalnog protoka usredotočen je na njegov elektronički upravljački sustav i mehanički pokretač. Ventil prima analogni ulazni signal, obično a4-20 mAstrujna petlja ili0-10Vsignal napona, iz upravljačkog sustava kao što je PLC (programabilni logički kontroler) ili namjenski regulator protoka. [Razumjetikako rade proporcionalni ventilimehanički]
Ovaj električni signal obrađuje unutarnja elektronika ventila, koja ga pretvara u mehaničko gibanje pomoću različitih tehnologija aktuatora. Najčešći aktuatori uključuju proporcionalne solenoide, servo motore ili aktuatore glasovne zavojnice. Ovi aktuatori precizno pozicioniraju element za kontrolu protoka ventila—obično kalem, tanjir ili iglu—kako bi se postigao željeni otvor protoka.
Mnogi moderni ventili proporcionalnog protoka uključujuzatvoreni povratni sustavipomoću senzora položaja ili senzora protoka. Ova povratna informacija omogućuje ventilu kontinuirano praćenje njegovog stvarnog položaja ili rezultirajuće brzine protoka i prilagođavanje u stvarnom vremenu za održavanje točnosti, čak i kada se uvjeti sustava promijene zbog varijacija tlaka ili temperaturnih fluktuacija.
Vrste i konfiguracije
Ventili proporcionalnog protoka dolaze u nekoliko konfiguracija kako bi odgovarali različitim primjenama. Ventili s izravnim djelovanjem kontroliraju protok kroz jedan otvor, što ih čini idealnim za jednostavne zadatke regulacije protoka. Ventili s pilot-upravljanjem koriste mali pilot-stupanj za upravljanje većim glavnim stupnjem, omogućujući visok kapacitet protoka uz održavanje precizne upravljačke osjetljivosti.
Dvosmjerni ventili proporcionalnog protokakontroliraju protok u jednom smjeru i obično se koriste za aplikacije regulacije protoka.Troputni ventilimože usmjeravati protok između dva izlaza ili kombinirati protoke iz dva ulaza, što ih čini prikladnima za preusmjeravanje ili miješanje.
Unutarnji dizajn varira ovisno o zahtjevima aplikacije. Ventili tipa kalem nude izvrsne karakteristike protoka i prevladavaju u hidrauličkim sustavima. Ventili tipa tanjirača pružaju mogućnost čvrstog zatvaranja i često se koriste u pneumatskim primjenama. Igličasti ventili izvrsni su u primjenama koje zahtijevaju vrlo finu prilagodbu protoka i uobičajeni su u sustavima za precizno doziranje.
Primjene u svim industrijama
Proporcionalni ventili protoka nalaze primjenu u brojnim industrijama gdje je precizna kontrola protoka kritična. Uproizvodnje i automatizacije, kontroliraju brzinu hidrauličkih cilindara i pneumatskih aktuatora, omogućujući glatku i preciznu kontrolu kretanja u montažnim linijama, opremi za pakiranje i sustavima za rukovanje materijalom.
Theautomobilska industrijaintenzivno koristi ove ventile u opremi za testiranje, sustavima raspršivanja boje i hidrauličnim prešama. Uzrakoplovstvo, oni su bitni za kontrolu protoka goriva, sustave za nadtlačenje kabine i hidraulične aktuatore kontrole leta gdje se o preciznosti i pouzdanosti ne može raspravljati.
Objekti za pročišćavanje vodekoristiti ventile s proporcionalnim protokom za doziranje kemikalija, gdje se točne količine kemikalija za obradu moraju dodati u tokove vode. Thefarmaceutska industrijaoslanja se na ove ventile za precizno doziranje sastojaka u procesima proizvodnje lijekova, gdje točnost izravno utječe na kvalitetu proizvoda i usklađenost s propisima.
[Vidjetiprimjene hidrauličkog proporcionalnog ventila]
Prednosti i dobrobiti
Primarna prednost ventila s proporcionalnim protokom leži u njihovojizuzetna preciznost upravljanja. Oni obično mogu održavati točnost protoka unutar ±2-5% zadane vrijednosti, što je daleko bolje od ručnih ventila ili jednostavnih kontrola za uključivanje/isključivanje. Ta se preciznost pretvara u poboljšanu kvalitetu proizvoda, smanjeni otpad i bolju učinkovitost procesa.
Energetska učinkovitostje još jedna značajna korist. Omogućujući samo točan protok potreban u bilo kojem trenutku, ventili s proporcionalnim protokom eliminiraju rasipanje energije povezano sa sustavima stalnog visokog protoka koji koriste ventile za smanjenje tlaka ili premosne krugove za upravljanje viškom protoka.
Integracijske mogućnosti ovih ventila s modernim sustavima upravljanja omogućuju sofisticirane strategije automatizacije. Mogu odgovoriti na višestruke ulazne signale, sudjelovati u složenim kontrolnim algoritmima i pružiti dijagnostičke povratne informacije sustavima održavanja, podržavajući prediktivne strategije održavanja.
Razmatranja odabira
Prilikom odabira ventila proporcionalnog protoka potrebno je uzeti u obzir nekoliko čimbenika.Raspon protokatemeljno je—ventil mora zadovoljiti i minimalne i maksimalne zahtjeve protoka aplikacije. Oznake tlaka moraju premašiti maksimalni tlak sustava, uključujući sve skokove tlaka.
Vrijeme odziva je kritično u dinamičkim aplikacijama. Neki sustavi zahtijevaju brze promjene protoka, dok drugi daju prednost stabilnosti nad brzinom. Kompatibilnost upravljačkog signala mora odgovarati dostupnim izlazima upravljačkog sustava, a zahtjevi za napajanje moraju biti usklađeni s dostupnim električnim napajanjem.
Uvjeti okoline kao što su ekstremne temperature, vibracije i razine kontaminacije utječu na odabir ventila. Kompatibilnost medija osigurava da materijali ventila mogu podnijeti određenu tekućinu bez degradacije ili kontaminacije.
Zaključak
Ventili s proporcionalnim protokom predstavljaju temelj tehnologije u modernim sustavima upravljanja tekućinom, nudeći preciznost i fleksibilnost potrebnu u današnjim zahtjevnim primjenama. Njihova sposobnost da pruže točnu, ponovljivu kontrolu protoka, dok se besprijekorno integriraju s elektroničkim sustavima upravljanja, čini ih nezamjenjivima u raznim industrijama, od proizvodnje do zrakoplovstva.
Kako automatizacija napreduje, a zahtjevi za preciznošću postaju sve stroži, ventili s proporcionalnim protokom će nedvojbeno igrati još kritičniju ulogu u omogućavanju učinkovitih, pouzdanih i preciznih sustava za kontrolu tekućine. Za inženjere i dizajnere sustava, razumijevanje mogućnosti ovih ventila i pravilna primjena ključni su za razvoj optimiziranih rješenja za kontrolu tekućine koja zadovoljavaju trenutne potrebe i buduće izazove.
