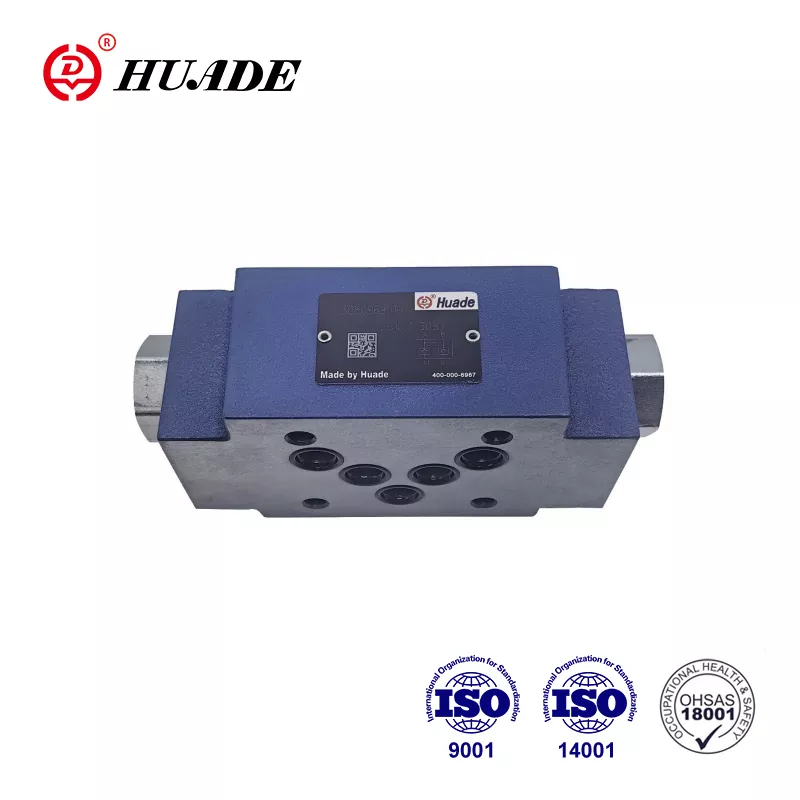

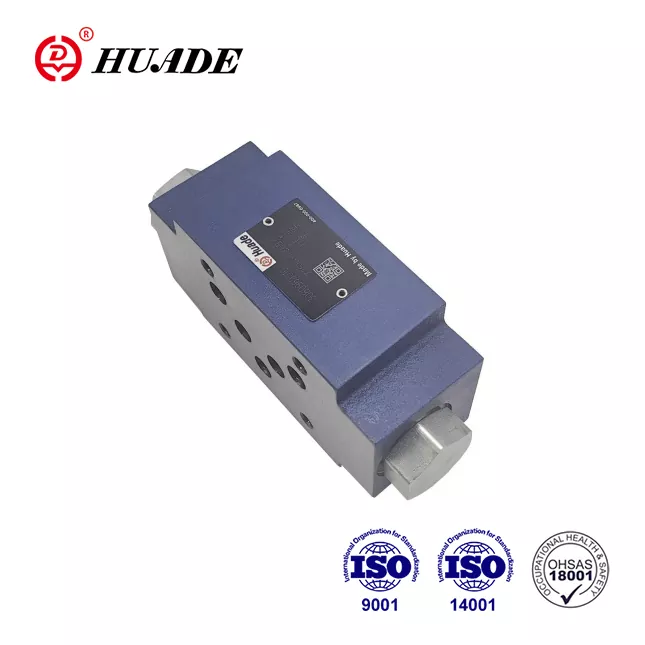

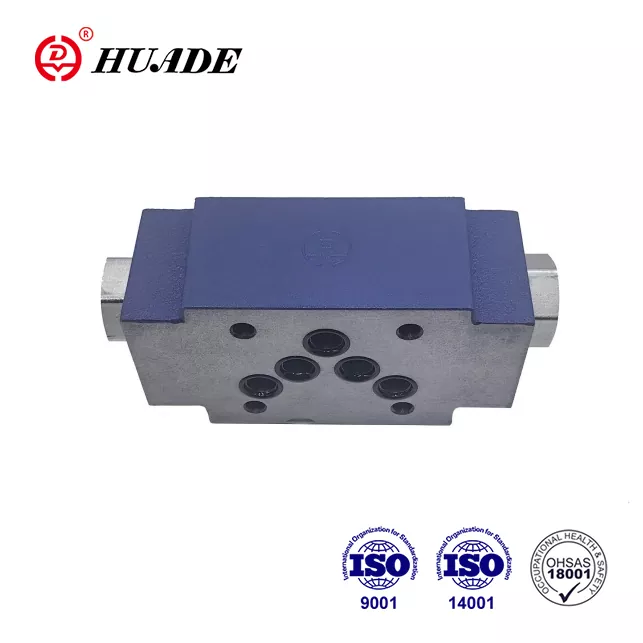

Provjerite sendvič ventil Z2S 10

Huade je ugradio vrhunsku tehnologiju iz Rexroth-a zbog sedam godina iskustva u suradnji s Rexrothom iz 1979. godine. Provjera VENTIL Z2S 10 iz Huadea pristupačna je alternativa istoj seriji iz Rexrotha. Huade je prošao međunarodni standard, naime ISO9001, ISO14001 i OH SAS18001. Svaki kontrolni ventil Z2S 10 podvrgava se rigoroznim testiranjem prije napuštanja tvornice kako bi se osiguralo vrhunske performanse. HUADE® hidraulički ventili široko se koriste u inženjerskim i građevinskim strojevima, metalurgiji, strojnim alatima, zaštiti okoliša, brodogradnji, zrakoplovstvu, željezničkom tranzitu, nafti i petrokemijskoj, vojnoj industriji i drugim poljima. To je dobro poznata nacionalna marka u Kini. Naprednije je u tehnologiji i izdržljiviji od sličnih proizvoda u ovoj liniji.

Parametar proizvoda sendvič ploče za provjeru ventila Z2S 10

Značajka proizvoda i nanošenje sendvič pločice za sendvič provjerne ventile Z2S 10

Značajke:

▶ Za upotrebu u vertikalnim sklopovima za slaganje

▶ Za besplatno zatvaranje jednog ili dva servisna luka

▶ Uzorak prijenosa u DIN 24 340 Oblik A, ISO4401 i CETOP - RP 121H

Prijava:

Ovaj pilot upravljani kontrolni ventil Z2S koristi se za instalaciju vertikalnog slaganja. Može zapečati jedan ili dva radna uljana ulja bez istjecanja po potrebi.

Funkcije, presjek i simboli sendvič ploče za sendvič ventila Z2S 10

Provjerite ventile Tip Z2S 10 su dizajn sendviča. Koriste se za zatvaranje jednog ili dva luka za propuštanje, čak i dugo vremena. Slobodni protok javlja se od A1 do A2 ili B1 do B2. Protok u A1 B1 blokiran je suprotni smjer. Kad tekućina teče od A1 do A2, vrpca (1) se vrši pritisak i gura se udesno, čime se otvara kuglični ventil za poppet (2) koji otvara poppet (3). Kako bi se osiguralo ispravno zatvaranje ventila, servisni priključci A2 B2 u usmjerenom ventilu moraju biti spojeni u spremnik u neutralnom položaju.

Simbol Z2s

Rezani prikaz Z2S 10

Tipični primjer kruga Z2s
