Zamislite da dirigirate orkestrom. Glazbenicima ne govorite samo da sviraju "glasno" ili "tiho" - dajete im suptilne geste rukama koje govore "malo tiše", "postupno glasnije" ili "drži točnu glasnoću". Hidraulički proporcionalni ventil je poput vodiča za hidrauličku tekućinu, pružajući beskonačno promjenjivu kontrolu umjesto samo "uključeno" ili "isključeno".
Za osnove, počnite sšto je proporcionalni ventil.
Analogija kafića
Zamislite proporcionalni ventil poput aparata za espresso u vašem omiljenom kafiću. Barista ne okreće samo prekidač kako bi dobio savršeni espresso – on postupno povećava pritisak, pažljivo kontrolira brzinu protoka i vrši prilagodbe u stvarnom vremenu na temelju načina na koji se kava ekstrahira. Slično tome, proporcionalni ventil kontinuirano prilagođava svoj položaj na temelju električne povratne informacije kako bi isporučio točnu količinu hidrauličke snage.
Kako rade hidraulički proporcionalni ventili? Putovanje korak po korak
Slijedimo put upravljanja od električnog signala do precizne hidrauličke akcije.
[Pogledajte detaljno objašnjenjekako rade proporcionalni ventili.]
1Zapovjedni centar (kontrolni signal)
PLC (programabilni logički kontroler) ili drugi kontrolni sustav šalje električni signal - obično 0-10 volti, 4-20 miliampera ili čak digitalne naredbe kroz industrijske mreže poput CANbusa ili Etherneta.
2Prevoditelj (proporcionalni solenoid)
Proporcionalni solenoid ventila djeluje poput translatora, pretvarajući električnu energiju u mehaničku silu. Za razliku od uobičajenih solenoida koji su ili "pod naponom" ili "bez napona", proporcionalni solenoidi stvaraju silu koja je izravno proporcionalna snazi ulaznog signala.
3Precizni pokretač (kalem ventila)
Ova mehanička sila gura kalem ventila - precizno strojno izrađenu cilindričnu komponentu - u točan položaj. Kako se kalem pomiče, on otkriva otvore različitih veličina (zvani otvori) koji kontroliraju protok tekućine.
4Pametna povratna petlja (LVDT senzor)
Napredni proporcionalni ventili uključuju LVDT (Linearni varijabilni diferencijalni transformator) koji stalno prati položaj kalema. Ovo stvara sustav zatvorene petlje koji automatski ispravlja vanjske smetnje, promjene temperature i istrošenost.
Primjer iz stvarnog svijeta
Kada strojar bagera pomakne svoj joystick do pola, proporcionalni ventil prima signal od 50%. Kalem se pomiče u položaj koji dopušta točno polovicu maksimalnog protoka do hidrauličkog cilindra, što rezultira glatkim, kontroliranim kretanjem ruke pri točno pola brzine.
Proporcionalni ventil naspram servo ventila naspram On/Off ventila: Konačna usporedba
Razumijevanje razlika između tipova ventila ključno je za donošenje pravog izbora:
| Značajka | On/Off ventil | Proporcionalni ventil | Servo ventil |
|---|---|---|---|
| Vrsta kontrole | Binarno (otvoreno/zatvoreno) | Beskonačno pozicioniranje | Ultraprecizno pozicioniranje |
| Vrijeme odziva | 10-100 milisekundi | 5-50 milisekundi | 1-10 milisekundi |
| Točnost | ±5-10% | ±1-3% | ±0,1-0,5% |
| trošak | 50-500 dolara | 500-5000 dolara | 2.000-20.000 dolara |
| Tipične primjene | Jednostavna kontrola uključivanja/isključivanja | Opća automatizacija | Sustavi visoke preciznosti |
| Održavanje | Niska | srednje | visoko |
| Osjetljivost na kontaminaciju | Niska | srednje | Vrlo visoko |
| Energetska učinkovitost | Jadno | Dobro | Izvrsno |
Kada odabrati svaku vrstu
Odaberite On/Off ventile kada:
Jednostavna start/stop kontrola je dovoljna • Proračun je izuzetno mali • Okruženje visoke kontaminacije • Resursi za održavanje su ograničeni
Odaberite proporcionalne ventile kada:
Potrebna vam je promjenjiva kontrola brzine/tlaka • Energetska učinkovitost je važna • Glatki rad je važan • Potrebna je umjerena preciznost
Odaberite servo ventile kada:
Ultravisoka preciznost je kritična • Potreban je vrlo brz odgovor • Proračun omogućuje vrhunsku izvedbu • Čisti okoliš može se održati
Vrste hidrauličkih proporcionalnih ventila: pronalaženje savršenog spoja
Po funkciji: Tri glavne kategorije

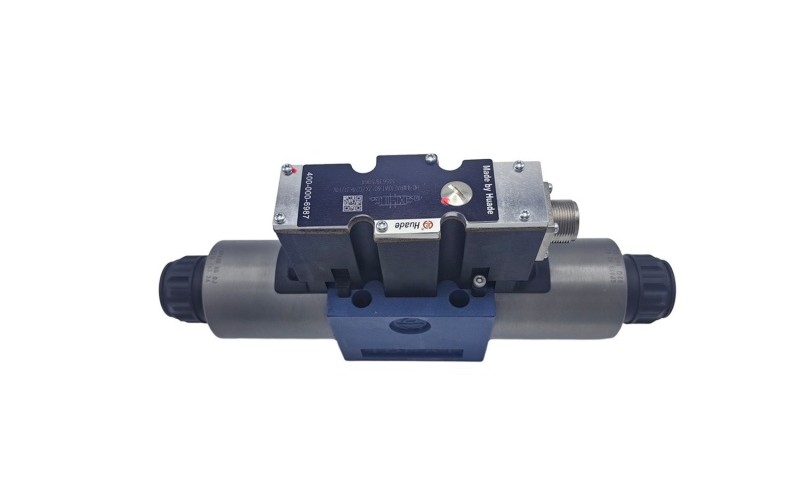

1. Proporcionalno usmjereni regulacijski ventili
Što rade:Kontrolirajte smjer i brzinu hidrauličkih pokretača
Zamislite to kao:Pametni kontroler prometa koji ne samo da usmjerava promet već kontrolira i ograničenja brzine
Uobičajeni modeli:Serija Bosch Rexroth 4WRA, serija Parker D1FB
Najbolje za:Alatni strojevi, injekcijsko prešanje, opća automatizacija

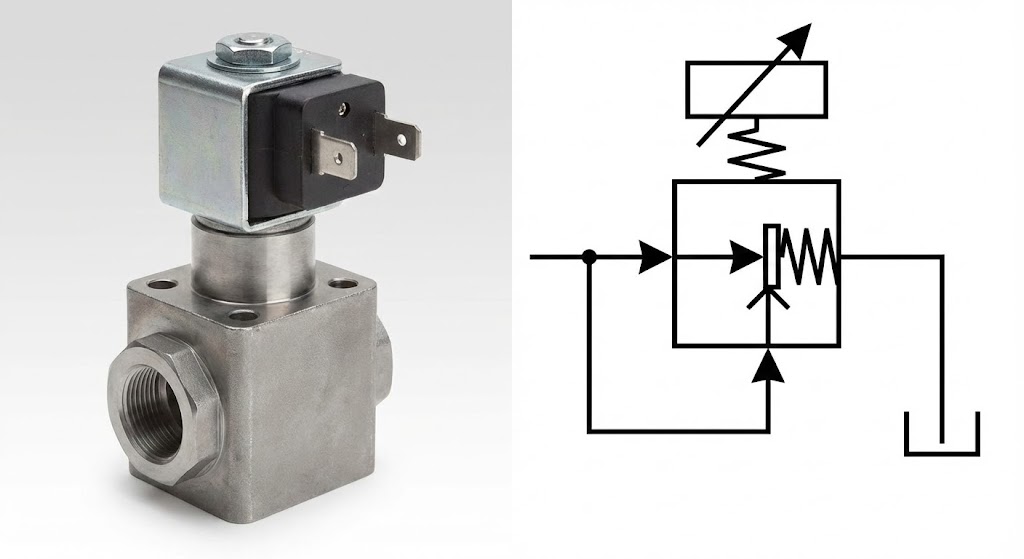

2. Proporcionalni ventili za regulaciju tlaka
Što rade:Održavajte precizan tlak u sustavu bez obzira na zahtjeve protoka
Zamislite to kao:Pametni regulator pritiska vode koji održava pritisak tuša savršenim čak i kada netko uključi perilicu posuđa
Vrste:Ventili za rasterećenje tlaka, smanjenje tlaka, sekvencijski ventili
Najbolje za:Preša, sustavi stezanja, ispitivanje tlakom

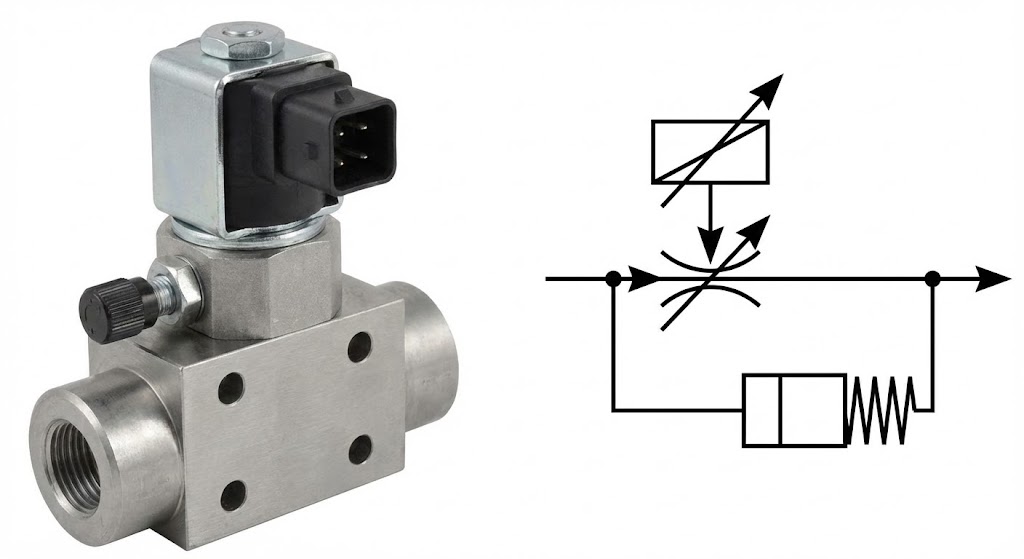

3. Proporcionalni ventili za regulaciju protoka
Što rade:Održavajte točne brzine protoka neovisno o promjenama tlaka
Zamislite to kao:Sustav tempomata za hidraulički protok
Često uključuju:Kompenzatori tlaka za regulaciju neovisnu o opterećenju
Najbolje za:Kontrola brzine, sinkronizirani rad, aplikacije mjerenja
Po konstrukciji: Razumijevanje mehanike

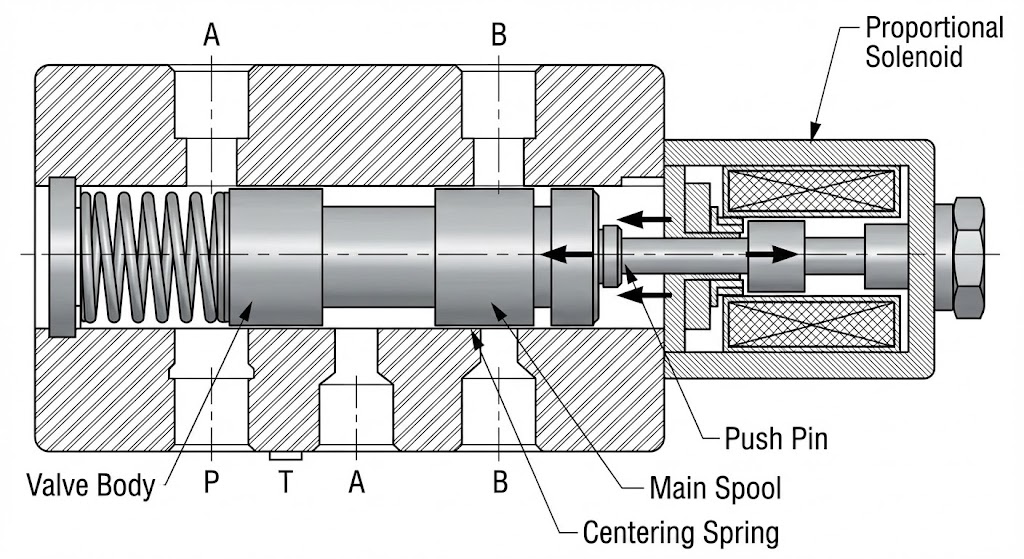

Proporcionalni ventili s izravnim djelovanjem
• Elektromagnet izravno pomiče glavni kalem
• Jednostavnija konstrukcija, niža cijena
• Brzine protoka obično do 100 GPM
• Ocjene tlaka do 3,000 PSI
• Savršen za: aplikacije srednje veličine s umjerenim potrebama za performansama

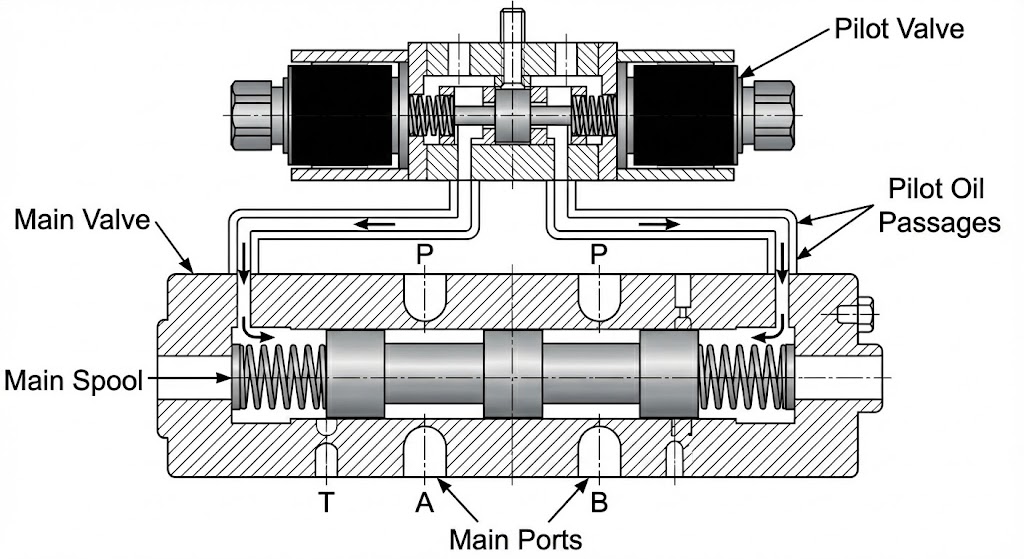

Pilot upravljani proporcionalni ventili
• Mali pilot ventil kontrolira rad glavnog ventila
• Mogućnost većeg protoka i pritiska
• Brzine protoka do 500+ GPM
• Ocjene tlaka do 5000+ PSI
• Savršeno za: velike industrijske sustave i mobilnu opremu
Karakteristike performansi koje su bitne: tehnički dubinski zaron
Razumijevanje odnosa signal-tok
Srce performansi proporcionalnog ventila leži u tome koliko precizno pretvara električne signale u hidraulički izlaz. Evo što znače ključne specifikacije:
Linearnost (±0,5% do ±3%)
Zamislite da crtate ravnu liniju na milimetarskom papiru. Linearnost mjeri koliko je stvarni učinak vašeg ventila blizu te savršene ravne linije. Bolja linearnost znači predvidljiviju kontrolu.
Histereza (±0,5% do ±5%)
Ovo mjeri razliku u izlazu kada se istoj zadanoj točki približite iz različitih smjerova. Zamislite to kao zračnost kola upravljača - manje histereze znači precizniju kontrolu.
Ponovljivost (±0,1% do ±2%)
Koliko dosljedno ventil izvodi istu operaciju? Ovo je kao da tražite od košarkaša da izvodi slobodna bacanja - bolja ponovljivost znači pouzdaniju izvedbu.
Vrijeme odziva (5-100 milisekundi)
Koliko brzo ventil reagira na promjene signala? Za dinamičke aplikacije, brži odziv sprječava nestabilnost sustava i poboljšava performanse.
Matematika iza magije: jednadžbe protoka
Osnovna jednadžba protoka za proporcionalne ventile je:
Q = Cd × A × √(2ΔP/ρ)
Gdje:
Q = Brzina protoka
Cd = Koeficijent pražnjenja
A = Područje otvaranja ventila (kontrolirano položajem kalema)
ΔP = razlika tlaka na ventilu
ρ = gustoća tekućine
Ova jednadžba pokazuje zašto su proporcionalni ventili tako učinkoviti: preciznim kontroliranjem područja (A), oni pružaju preciznu kontrolu protoka bez obzira na varijacije tlaka.
Priče o uspjehu iz stvarnog svijeta: aplikacije koje mijenjaju industrije
Studija slučaja 1: Revolucija injekcijskog prešanja
Izazov:Proizvođač automobilskih dijelova borio se s nedosljednim brizganjem plastike, što je uzrokovalo 20% stope otpada i pritužbe kupaca.
Rješenje:Implementacija Moog D941 proporcionalnih ventila za kontrolu brzine ubrizgavanja i tlaka.
Proces:
• Faza brzine: ventil omogućuje brzo, kontrolirano ubrizgavanje za ispunjavanje 95% kalupa
• Faza pakiranja/držanja: Besprijekoran prijelaz na preciznu kontrolu tlaka
• Faza oporavka: kontrolirana rotacija vijka za sljedeću pripremu udarca
Studija slučaja 2: Preciznost mobilne opreme
Izazov:Kupci proizvođača dizalica žalili su se na trzajna pomicanja tereta što je uzrokovalo sigurnosne probleme i gubitke produktivnosti.
Rješenje:Danfoss PVG 48 sustav proporcionalnih ventila s elektroničkim joystickovima.
Transformacija:
• Prije: upravljanje binarnim ventilom uzrokovalo je naglo pokretanje/zaustavljanje
• Nakon: glatko ubrzanje/usporavanje u skladu s unosom operatera
• Napredne značajke: senzor opterećenja za energetsku učinkovitost, elektronička kontrola za precizno pozicioniranje
Studija slučaja 3: Preciznost čeličane
Izazov:Valjaonici čelika bila je potrebna precizna kontrola tlaka za dosljednu debljinu proizvoda (tolerancija ±0,01 mm).
Rješenje:ATOS DPZO proporcionalni tlačni ventili s integriranom povratnom spregom.
Inovacija:
• Mjerenje debljine u stvarnom vremenu vraća se na kontrolu ventila
• Automatsko podešavanje tlaka kompenzira varijacije materijala
• Kontrola zatvorene petlje održava dosljednu silu unatoč promjenama brzine
Odabir pravog proporcionalnog ventila: Vaš vodič za odabir
Korak 1: Definirajte svoje sistemske zahtjeve
Popis za provjeru specifikacija izvedbe:
• Maksimalni tlak sustava: _____ PSI
• Potrebna brzina protoka: _____ GPM
• Raspon radne temperature: _____ do _____ °F
• Zahtjevi za vrijeme odziva: _____ milisekundi
• Potrebna točnost: ±_____ %
• Vrsta upravljačkog signala: napon / struja / digitalni
Korak 2: Razmatranja specifična za aplikaciju
Za proizvodne/industrijske primjene:
• Razmotrite ventile s integriranom elektronikom (serija Bosch Rexroth 4WRA)
• Potražite komunikacijske mogućnosti sabirnice polja
• Dajte prioritet ponovljivosti i dugoročnoj stabilnosti
Za mobilnu opremu:
• Odaberite ventile ocijenjene za vibracije i udarce (Danfoss PVG serija)
• Razmotrite zahtjeve za brtvljenje prema okolišu
• Procijenite potrošnju energije za sustave koji rade na baterije
Za zrakoplovne/kritične primjene:
• Odaberite ventile sa redundantnim povratnim sustavima
• Razmotrite posebne materijale za ekstremne temperature
• Ocijenite karakteristike načina kvara
