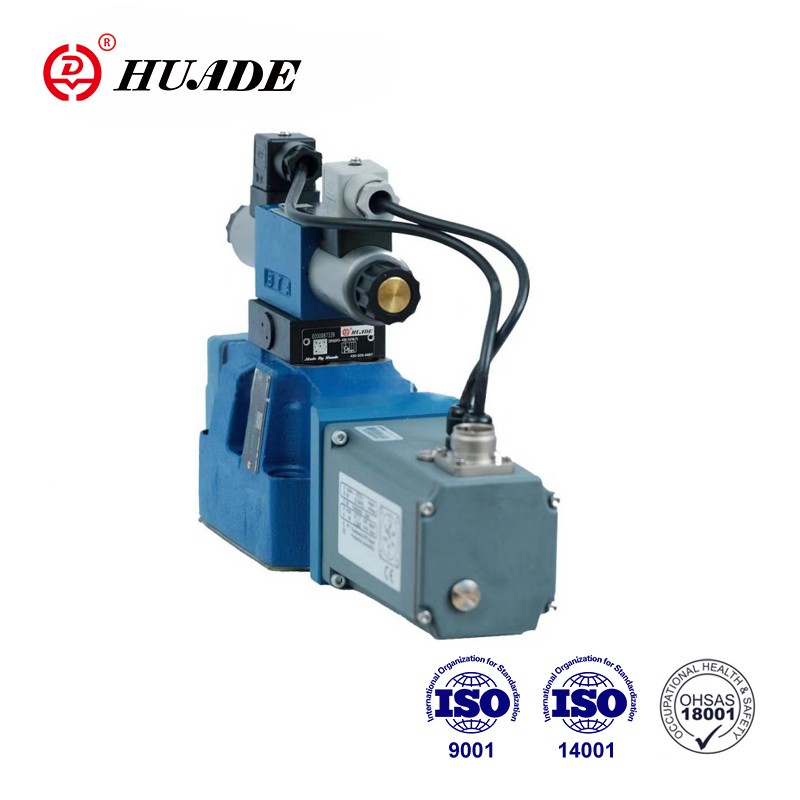

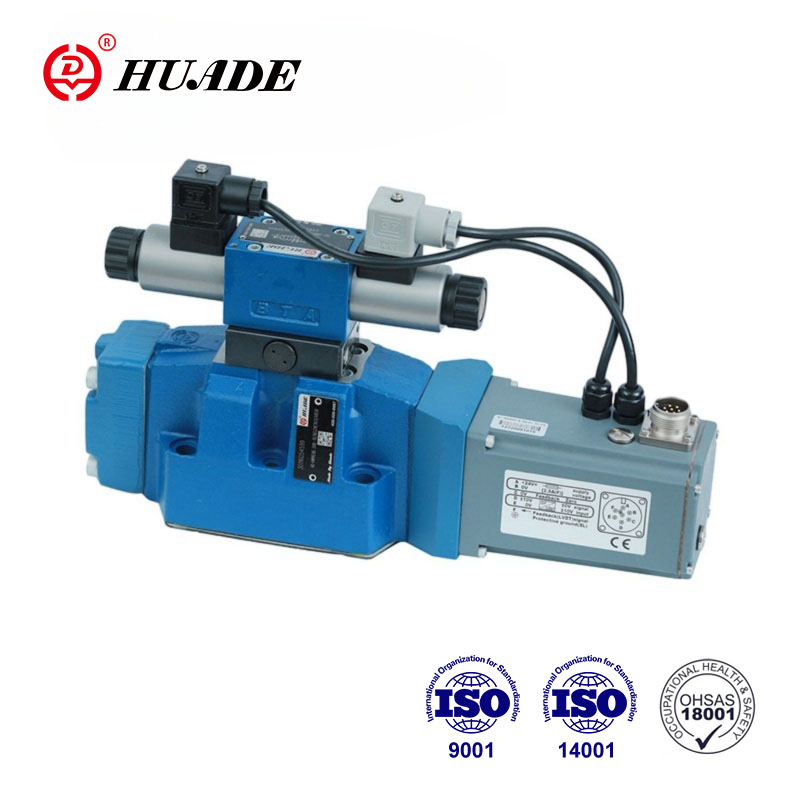

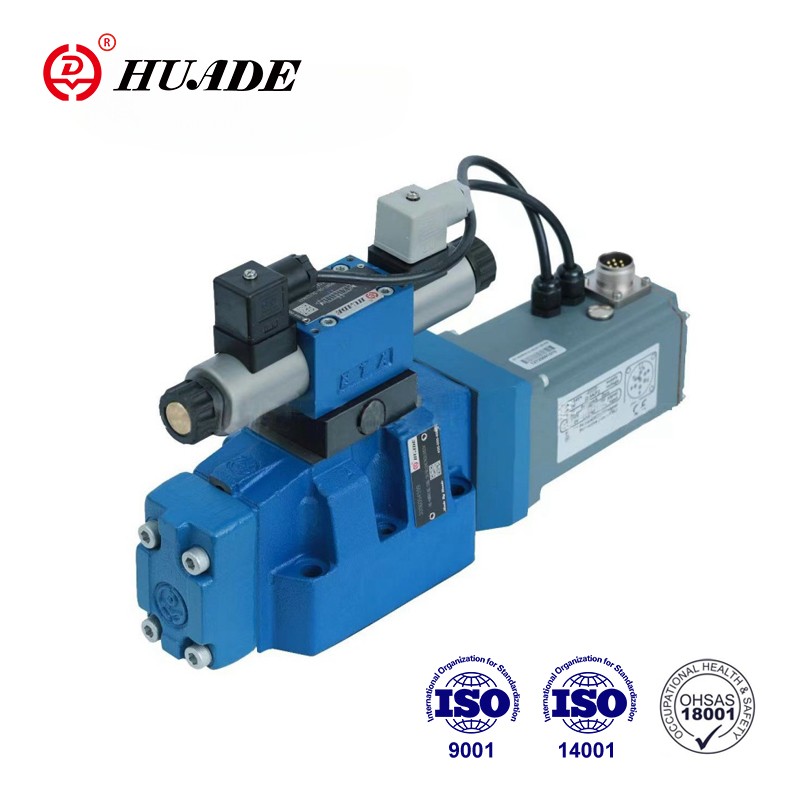

Proporcionalni usmjereni ventil 4WRKE-3X

Huafilter isporučuje proporcionalni ventil za usmjeravanje marke Huade 4wrke-3x dugi niz godina u Kini. Postali smo odobreni distributer Huade Hydraulic -a iz 2023. godine i pokrenuli posao u inozemstvu. Huade Hydraulic uveo je Rexrothovu visoku tehnologiju zbog dvostruke terminske suradnje. Huadeov hidraulički proporcionalni ventil ima visoke troškove performanse. Tražite pristupačne alternative s obzirom na Huade!

Pošaljite upit PDF preuzimanje

Opis proizvoda

Ventili tipa 4WRKE su proporcionalni ventili za usmjeravanje u 2 faze. Oni kontroliraju smjer i veličinu protoka. Glavna faza je kontrolirana položajem tako da je položaj upravljačke kalem neovisan od sila protoka i u slučaju većih tokova. Nakon uvođenja tehnologije i neovisnih istraživanja i razvoja, Huade Brand Proportal Valve Products imaju stabilne performanse i visoku kvalitetu.

Parametar proizvoda proporcionalnog proporcionalnog usmjerenja ventila 4WRKE-3X

Hidraulički
Veličina		10	16	25	32
Radni pritisak	Pilot upravljački ventil (MPA) PILOT Opskrba naftom	2,5 ~ 31,5
	Glavni ventil, Portovi P, A, B (MPA)	31.5	35	35	35
Povratni pritisak (MPA)	Pilot odvod ulja, vanjski	31.5	25	25	25
	Pilot odvod ulja, unutarnji	＜ 1
	Luka y	＜ 1
Nominalni protok Q ± 10 % pri △ P = 1MP (l/min)		25 50 90	125 180	220 350	400 600
Protok glavnog ventila (maks. Dopušteni) (l/min)		170	460	870	1600
Protok pilot ulja u priključku X ili Y s korakom ulaznog signala od 0 do 100 % (l/min)		4.1	8.5	11.7	13.0
Histereza (%)		≤1
Osjetljivost odgovora (%)		≤0,5
Preciznost filtriranja (μm)		≤20
Tlačna tekućina		Ester fosfata mineralnog ulja
Srednja viskoznost (mm2/s)		20 ~ 380
Raspon temperature tlačne tekućine (℃)		-20 ~ 70
Težina (kg)		8.7	11.2	16.8	31.5

Električni podaci
Zaštita ventila za DIN 40 050	IP65
Vrsta napona	DC
Tipa signala	Analogni
Snaga, max (w)	72 (prosjek = 24 W)
Električni priključak	S komponentnim utikačem na e DIN 43 563-AM6
Električni priključak	Priključak za dodatak za E DIN 43 563-BF6-3
Kontrolna elektronika	Integrirano u ventil

Značajka proizvoda i primjena proporcionalnog ventila za usmjeravanje 4wrke-3x

Značajke:

▶ Pilot je upravljao dvostupanjskim proporcionalnim usmjerenim ventilom s električnim položajem povratne informacije glavnog upravljačkog kalema i integrirane elektronike (OBE);

▶ Upravljanje smjerom protoka i veličine protoka

▶ Operacija pomoću proporcionalnih solenoida

▶ Učvršćivanje podloge: uzorak prenosa prema IS0 4401

▶ Glavna kontrolna kalem usmjerena na oprugu

▶ Povratne informacije o električnom položaju

▶ Pilot upravljački ventil: jednostepeni proporcionalni usmjereni ventil

▶ Glavna faza s kontrolom položaja

Prijava:

Proporcionalni usmjereni ventil 4WRKE-3X koristi se za kontrolu smjera i protoka.

Odjeljak i simbol proporcionalnog ventila za usmjeravanje 4wrke-3x

Ventili se uglavnom sastoje od upravljačkog ventila pilota (1), kućišta (8), glavne upravljačke kalete (7), poklopca (5 i 6), proljeća centriranja (4), pretvarača induktivnog položaja (9) i ventila za smanjenje tlaka (3). Ako nema ulaznog signala, glavna upravljačka kalem (7) zadržat će se u središnjem položaju oprugom centriranja (4). I promjena položaja glavne upravljačke kalem (7) i promjena naredbene vrijednosti na spoju zbrajanja pojačala stvaraju diferencijalni napon. Tijekom usporedbe naredbe i stvarne vrijednosti, moguće je kontrolno odstupanje putem elektronike i proporcionalni solenoid pilot upravljačkog ventila (1) isporučuje se s strujom. Struja inducira silu u solenoidu koja upravlja upravljačkom kalerom putem klipa zaredom. Protok koji je pušten putem upravljačkih presjeka uzrokuje podešavanje glavne upravljačke kalem. Glavni upravljački kalem (7) s jezgrom induktivne vrijednosti potaja odgovara naredbenoj vrijednosti. U kontroliranom stanju, glavna upravljačka kalem (7) je uravnotežen i zadržan u ovom položaju, pretvarač (9) pričvršćen na njega pomaknut je do kontrolnog položaja. Kontrolni kalem i kontrolni otvor mijenjaju se proporcionalno naredbenoj vrijednosti. Upravljačka elektronika integrirana je u ventil. Podešavanjem ventila i elektronike, odstupanje u proizvodnji serijskih uređaja održava se nisko. Linije spremnika ne smiju se dopustiti da trče prazne; Prethodni ventil treba instalirati u slučaju odgovarajućeg stanja ugradnje (tlak u ravnoteži približno 0,2 MPa)。

Simbol proporcionalnog ventila za usmjeravanje 4wrke-3x

Paket Proporcionalni usmjereni ventil 4WRKE-3X
