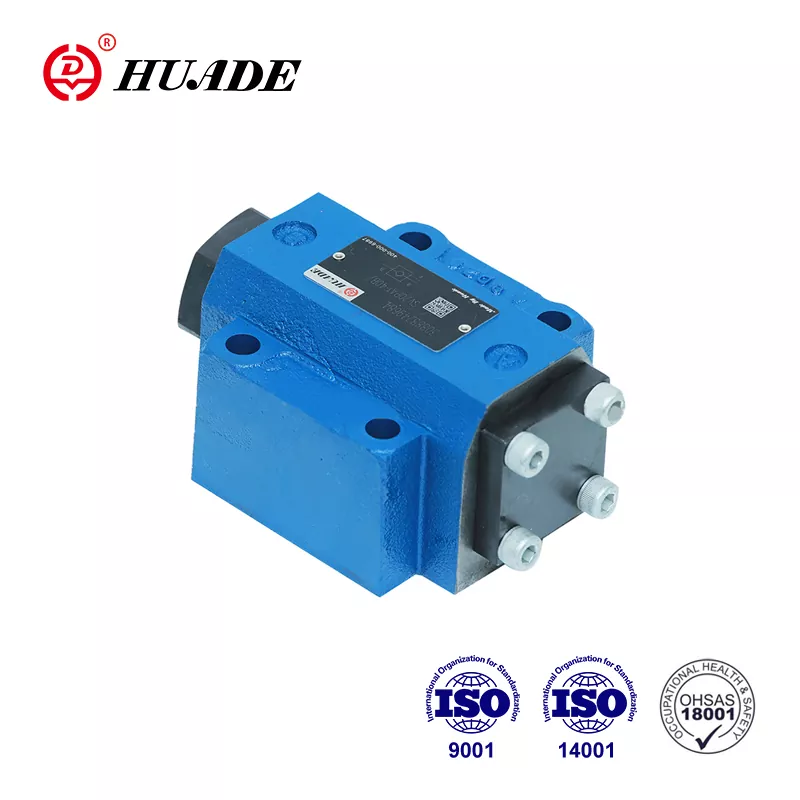

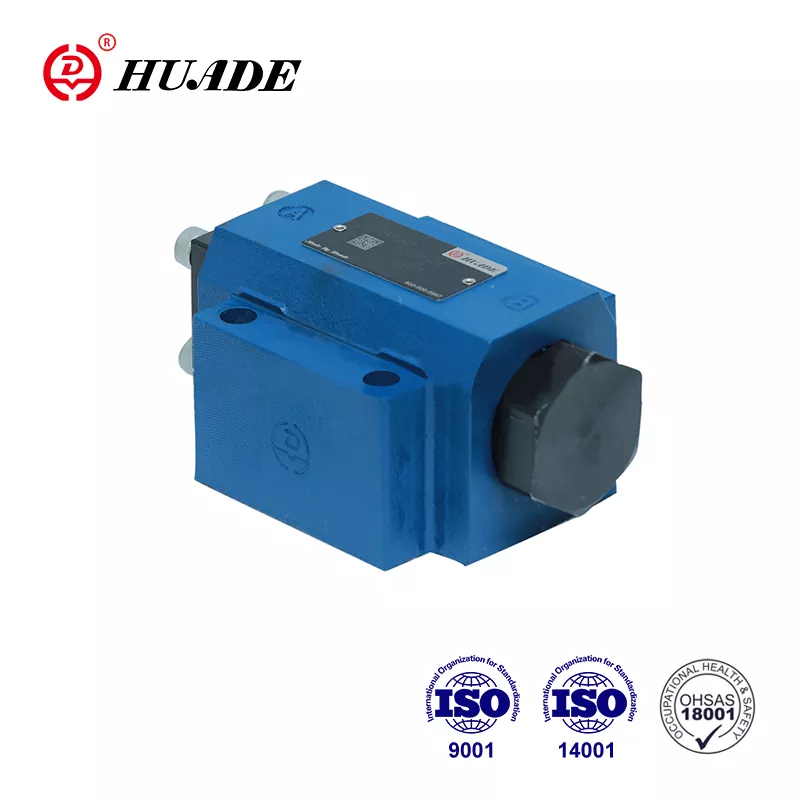

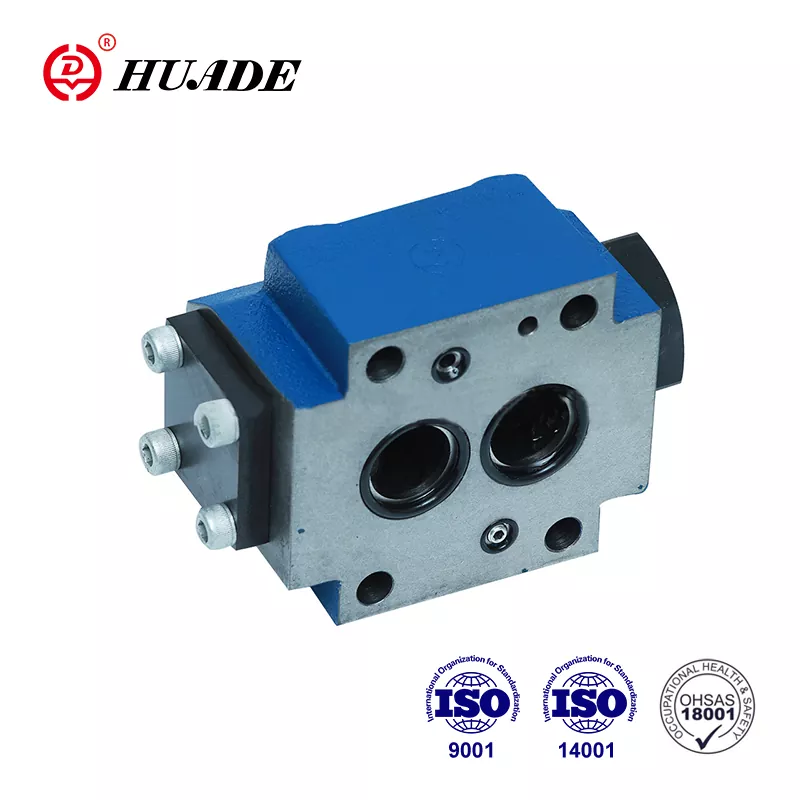

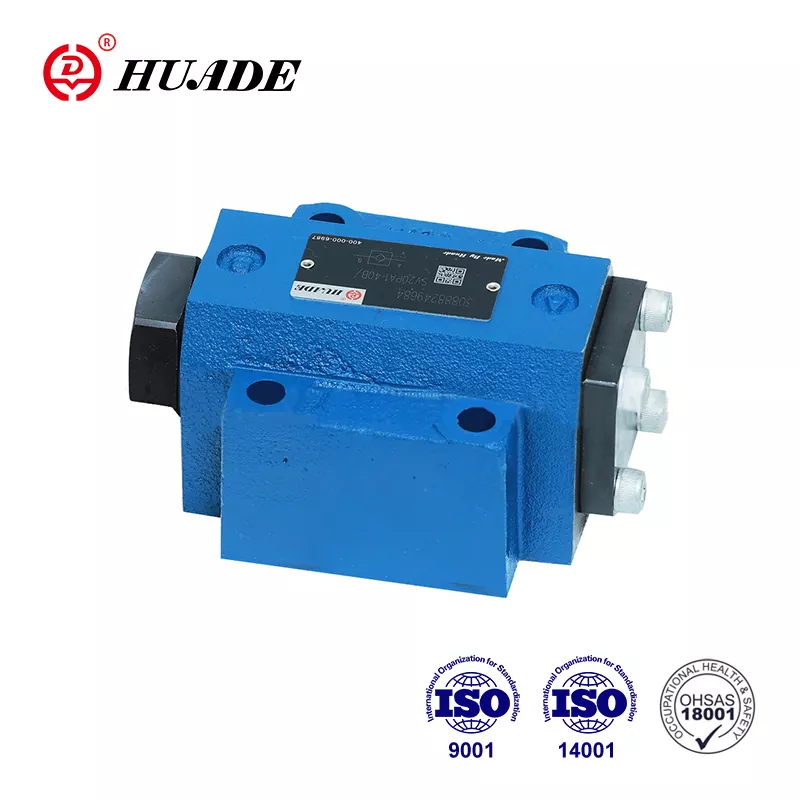

Huade je dobro poznata marka u Kini. Nakon osnivanja, s Rexrothom ima dva iskustva dugogodišnje suradnje. Može u potpunosti zamijeniti SL seriju koju nudi Rexroth. Cijena je razumnija. Huade® povratni ventili SL serije su konkurentni s dobrom kvalitetom i nižom cijenom. Huade stavlja veliki naglasak na kvalitetu. Tvornica je prošla ISO9001, ISO14001 i OH SAS18001. Huadeovi hidraulički ventili naširoko se koriste u vojnoj industriji i drugim područjima zbog vrhunske izvedbe. Svi nepovratni ventili Huade® bit će pakirani u standardne kartonske kutije plus vodootpornu plastičnu ambalažu.
|
Tehnički podaci |
||||||
|
Stil |
10 |
16 |
20 |
25 |
30 |
|
|
Težina |
Montaža podploče (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
navojni spoj (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Položaj ugradnje (㎫) |
Neobavezno |
|||||
|
Smjer protoka (㎫) |
Od A do B besplatno, od B do A kroz otvor |
|||||
|
Radni tlak, maks. (㎫) |
0,5~315 |
|||||
|
Control pressure, max (㎫) |
0,5~315 |
|||||
|
Kontrolni volumen - priključak X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Kontrolni volumen - priključak Y (cm3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Kontrolna područja - područje A1 (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-površina A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-površina A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-površina A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Tlačna tekućina |
Mineralna ulja (za NBR brtvu) ili fosfatni ester (za FPM brtvu) |
|||||
|
Raspon temperature fluida pod pritiskom（℃） |
-30～+80 |
|||||
|
Raspon viskoznosti (mm2/s) |
2,8 do 500 |
|||||
Značajke:
▶ povratni ventil kojim upravlja tekućina
▶ Za montažu na podlošku, uzorak za montažu prema DIN 24 340
▶ Spoj ploča ili vijčani navojni spoj
▶ Sa ili bez otvora za curenje
▶ Sa ili bez predotvaranja
▶ Tip s predotvaranjem, prigušena dekompresija
▶ 4 pritiska otvaranja
▶ Uzorak spajanja na Din 24 340 iz A, 1SO 4401 i CETOP-RP 121H
Nepovratni ventili SL su hidraulički upravljani nepovratni ventili u izvedbi s tanjirastim tipom koji se mogu otvoriti kako bi se omogućio nizak u bilo kojem smjeru.
Ovi se ventili koriste za izolaciju radnih krugova pod tlakom, kao zaštita od spuštanja opterećenja kada dođe do prekida voda ili protiv puzajućih pokreta hidraulički zaključanih pogona.
Uglavnom se ovi ventili sastoje od kućišta (1), kliznog ventila (2), kompresijske opruge (3), kontrolnog kalema (4) kao i predotvornog, kao kuglastog kliznog ventila (5), po izboru.
Ventil omogućuje slobodan protok od A do B, u suprotnom smjeru lamela (2) se drži na svom sjedištu pritiskom sustava, dodatno uz silu opruge.
Preko tlačnog priključka na upravljačkom priključku X upravljački klip (4) se pomiče udesno. Ovo gura ručicu (2) iz sjedala. Sada ventil također može imati protok od B do A.
Kako bi se osiguralo pravilno otvaranje ventila preko upravljačkog klipa (4) potreban je određeni minimalni upravljački tlak.
Ovaj ventil ima dodatno predotvaranje. Preko tlačnog priključka na upravljačkom priključku X upravljački klip (4) se gura udesno.
Ovo najprije gura kuglicu (5), a zatim ručicu (2) od sjedala. Sada ventil također može imati protok od B do A. Zbog prethodnog otvaranja dolazi do prigušene dekompresije tekućine pod pritiskom. Time se izbjegavaju mogući udari pritiska
Funkcija ovog ventila je načelno ista kao ventil SV. Razlika je u dodatnom otvoru za curenje Y. Time je područje prstena kontrolnog klipa (4) odvojeno od otvora A.
Tlak prisutan na priključku A utječe samo na područje A4, upravljačkog klipa (4).
Pogled u presjeku nepovratnog ventila tipa SL. .PB
(s otvorom za curenje, bez prethodnog otvaranja)
