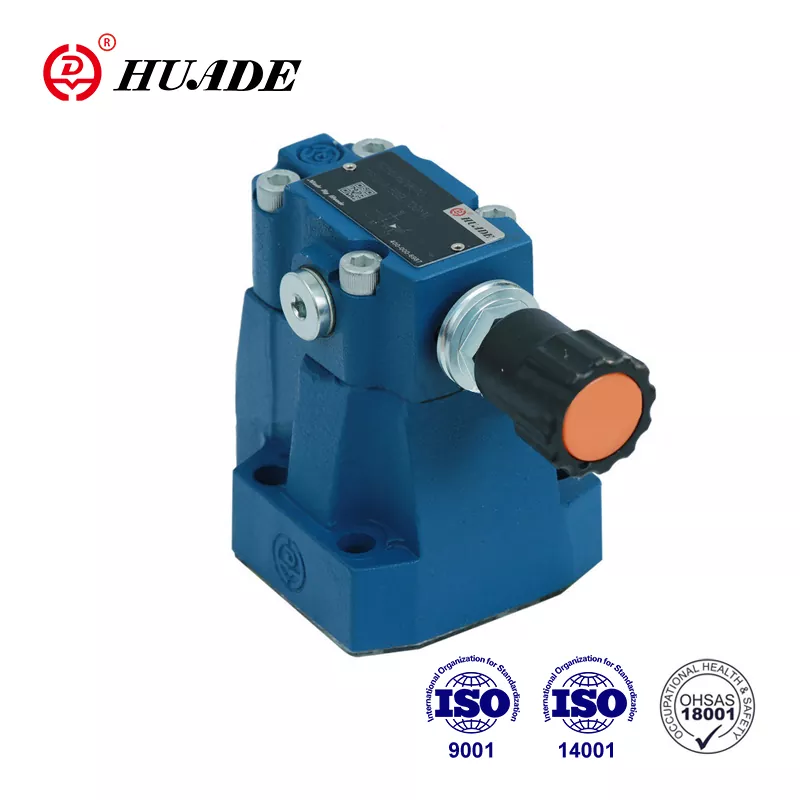

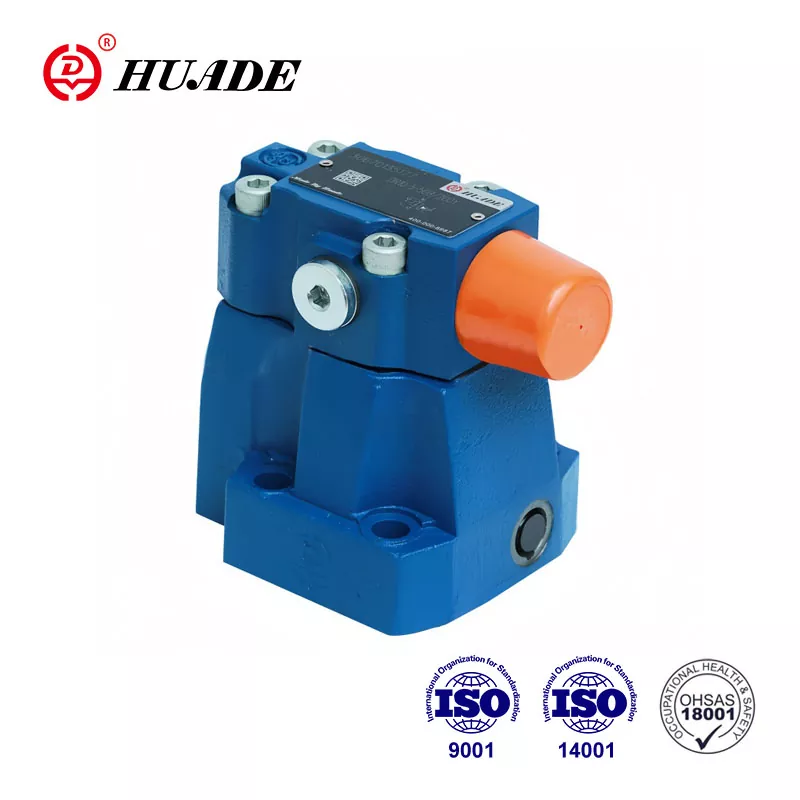

Ventil za smanjenje tlaka DR 10

Za kontrolu tlaka hidrauličkog sustava koristi se ventil za smanjenje pilota DR 10 dp. Cijena je razumnija u usporedbi s drugim međunarodnim poznatim brandom. Huade Hydraulic posvećuje više pozornosti praktičnosti svojih proizvoda. Huade Hydraulic je nacionalno ključno poduzeće. Dva puta je dva puta surađivao s Rexrothom, uvodeći naprednu tehnologiju iz Rexroth -a i napredne proizvodne opreme iz cijelog svijeta kako bi se osigurala visoka kvaliteta ventila za smanjenje tlaka. Nakon godina razvoja, Huade je postao vodeća marka u kineskoj hidrauličkoj industriji. Huade® je poznati zaštitni znak u Kini.

Parametar produkta ventila za smanjenje tlaka DR 10

Značajka proizvoda i primjena ventila za smanjenje tlaka DR 10

Značajke:

▶ Učvršćivanje podloge

▶ Za navojne veze

▶ Za ugradnju razvodnika

▶ 4 Elementa za podešavanje:

. Rotacijska gumba

. Rukav s šesterokutnim i zaštitnim kapom,

. Rotacijska gumba koja se može zaključati s skalom

. Rotacijska gumba sa skalom

▶ 4 Postavke tlaka Neobavezni povratni ventil (samo za ventil za ugradnju pod pločama)

Prijava:

Glavna funkcija ventila za smanjenje tlaka DR 10 je smanjenje tlaka u sustavu.

Odjeljak i simbol ventila za smanjenje tlaka DR 10

Ventili tlaka Tip DR 10 su ventili za smanjenje tlaka pilot koji se upravljaju iz sekundarnog kruga. Oni se u osnovi sastoje od glavnog ventila (1) s glavnim umetom kalema (3) i pilot ventilom (2) s elementom podešavanja tlaka.

U mirovanju su ventili otvoreni, tekućina može slobodno proći iz luke B do priključka A putem glavnog umetka kalema (3).

Pritisak prisutan u priključku A djeluje na donjoj strani glavne kalem. Istodobno postoji pritisak koji djeluje na loptu (6) u pilot ventilu (2) preko otvora (4) na opružnoj strani glavnog klipa (3) i preko priključka (5). Isto djeluje na kuglu (6) putem otvora (7), upravljačke linije (8), kontrolnog ventila (9) i otvora (10). Prema postavljanju opruge (11), pritisak se povećava ispred kuglice (6), u luci (5) i u Spring komori (12), držeći upravljački klip (13) u

Otvoreni položaj. Fluid može slobodno teći iz priključka B do priključka A putem glavnog umetka kalema (3), sve dok tlak u priključku A ne pređe vrijednost postavljenu na oprugu (11) i otvara loptu (6).

Klip (13) prelazi u zatvaranje položaja.

Postignut je željeni smanjeni tlak kada se postigne ravnoteža između tlaka u priključku A i tlaka postavljenog na oprugu (11). Pilot odvod ulja iz opružne komore (14) u spremnik odvija se izvana putem upravljačke linije (15).

Slobodni povratni protok iz priključka A do B može se postići instaliranjem opcionalnog kontrolnog ventila (16).

Priključak mjerača tlaka (17) omogućuje praćenje smanjenog tlaka u priključku A.

Struktura DR ... 50b

Simboli DR ... 50b
