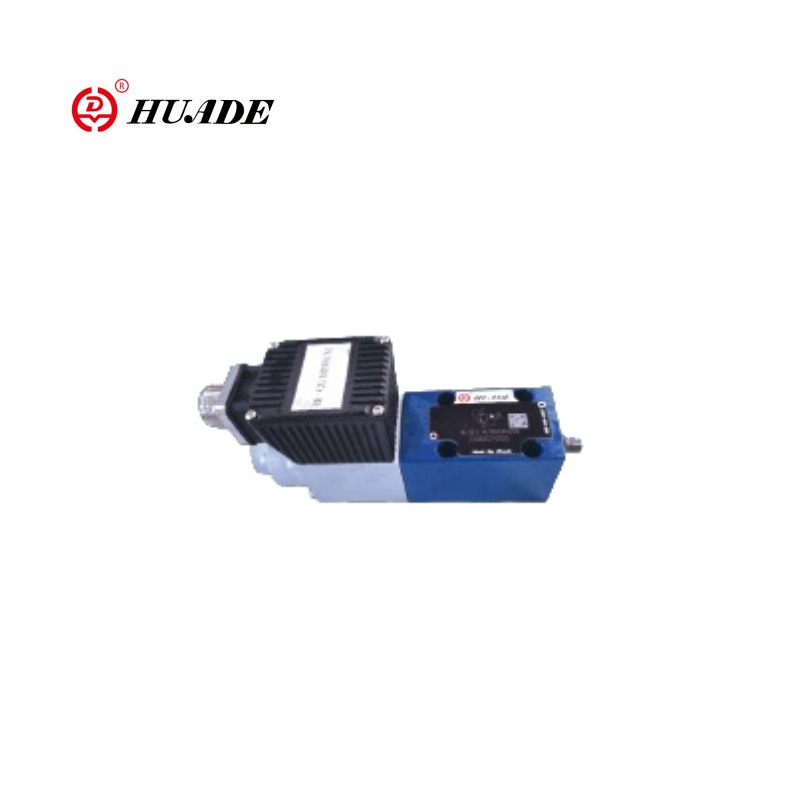

Proporcionalni ventil za ublažavanje tlaka dbee-1x

Model:

Huafilter, kao distributer, osigurava proporcionalni ventil za ublažavanje tlaka Huade DBEE-1x. Huade Hydraulic uključuje tehnologiju iz Rexroth -a, usvojite napredne proizvodne tehnike, nudeći visoku kvalitetu s konkurentnim cijenama. Huadeovi proporcionalni ventili osvojili su priznanje od kupaca. Možemo pružiti pravovremenu tehničku podršku kako bismo zadovoljili potrebe kupaca.

Pošaljite upit PDF preuzimanje

Opis proizvoda

DBEE-1x proporcionalni ventil za pomoć pokreće se proporcionalnim solenoidom, koji sadrži navojnu vezu i zavojnicu koja se može ukloniti. Integrira elektronički kontroler (OBE), omogućujući precizniju i prikladniju kontrolu. Ovaj se ventil prvenstveno koristi za ograničavanje tlaka sustava i može beskonačno postaviti željenu granicu tlaka sustava na temelju električnih ulaznih vrijednosti. Proporcionalni ventil tipa DBEE-1X ispunjava uvjete certifikata CE. Huadeov proporcionalni ventil DBEE-1x može zamijeniti isti model koji nudi Rexroth.

Parametar proizvoda proporcionalnog ventila za ublažavanje tlaka dbee-1x

General
Montaža		neobavezan
Raspon temperature skladištenja (℃)		-20 do +80
Raspon ambijentalnog temperature	DBE i ZDBE (℃)	-20 do+70
	Dbee i Zdbee (℃)	-20 do +50
Težina	Dbe i zdbe (kg)	2.4
	Dbee i zdbee (kg)	2.5
Hidraulična (mjerena na ʋ = 46 mm2/s i t = 40 ° C ± 5 ℃
Maksimum radni pritisak	Portovi P: P1-P2: A1-A2: B1-B2 MPa	31.5
	Luka t mpa	5
Maksimum podložni pritisak	Tlačni faza 5 MPa	5
	Tlačni faza 10 MPa	10
	Tlačni faza 20 MPa	20
	Tlačni faza 31.5 MPa	31.5
Min. Posmjenjivi tlak na vrijednosti signala 0 MPa	Pogledajte karakteristične krivulje
Port za povratak tlaka A; s vanjskim odljevom pilotskog ulja (y)	odvojeni i pri nultom pritisku za spremnik
Pilot protok ulja l/min	0,6o1.2
Maksimum protok l/min	30
Tlačna tekućina	Mineralno ulje (HL, HLP) do DIN 51 524
Temperaturni raspon tlačne tekućine	-20to+80
Raspon viskoznosti mm2/s	15 do 380

Električni	24V DC
Min.kontrol struja (MA)	100
Max.kontrol struja ma	1600
Otpornost na solenoidnu zavojnicu	Hladna vrijednost na 20 ° C (ω)	0.54
	Max.warm vrijednost (ω)	7.8
Dužnost	100
Električni spojevi	Dbe i zdbe	S komponentnim utikačem na din en 175 301 ~ 803
		Priključak za dodatak za DIN EN 175 301-803
	Dbee i Zdbee	S komponentnim utikačem dln 43 563-am6-3
		Plug-in priključak toe din 43 563-BF6-3
Zaštita ventila za DIN 40 050	IP 65
Upravljačka elektronika za DBEE i ZDBEE	Integrirano u ventil
Za DBE i ZDBE
Pojačalo u analognom formatu Eurocard formata	Hd-vt-vspa1-1-1x/

Značajka proizvoda i primjena proporcionalnog ventila za ublažavanje tlaka dbee-1x

Značajke:

▶ Ventil za ograničavanje tlaka sustava

▶ Aktiviranje putem proporcionalnih solenoida

▶ Za ugradnju pod pločama ili dizajn sendviča

▶ Ventil i upravljačka elektronika iz jednog izvora

▶ Vrste HD-dbee s integriranom upravljačkom elektronikom

①LOW PRIMJER Širenje krivulje tlaka naredbene vrijednosti

②INDEPLENDELNO podesive rampe prema gore i dolje

Prijava:

Proporcionalni ventil za pomoć DBEE-1X ima široke izglede za primjenu u različitim područjima kao što su inženjerski strojevi, metalurška oprema, brodogradnja i tako dalje.

Funkcija i dio proporcionalnog ventila za ublažavanje tlaka dbee-1x

Proporcionalni ventili za ublažavanje tlaka, tipovi HD-DBE aktiviraju se proporcionalnim solenoidom. Ti se ventili koriste za ograničavanje tlaka sustava. Pomoću ovih ventila moguće je nepomično prilagoditi tlak sustava, koji će biti ograničen u odnosu na vrijednost električne naredbe.

Ti se ventili u osnovi sastoje od proporcionalnog solenoida (1), kućišta (2), uloška ventila (3), kalema (4) i pilot poppeta (8). Proporcionalni solenoid proporcionalno pretvara električnu struju u mehaničku silu. Povećanje struje uzrokuje odgovarajući porast solenoidne sile. Komora solenoidne armature napunjena je hidrauličkom tekućinom i uravnotežena je tlakom. Postavljanje tlaka sustava provodi se putem proporcionalnih solenoida (1) u odnosu na naredbenu vrijednost. Pritisak koji proizlazi iz sustava u luci P djeluje s desne strane kalema (4). Istodobno, tlak sustava djeluje preko upravljačke linije (6) koja je opremljena otvorom (5) na opružnoj strani kalema (4). Pomoću daljnjeg pucanja (7) tlak sustava djeluje na pilot poppet (8) protiv sile proporcionalnog solenoida (1). Nakon što tlak sustava dosegne unaprijed postavljenu vrijednost, pilot poppet (8) podiže sa svog sjedala. Ovisno o modelu, pilotsko ulje sada može izvući izvana preko priključka A (Y) ili interno u spremnik, to ima za posljedicu ograničavanje tlaka na opružnu stranu kalema (4). Ako se tlak sustava i dalje malo raste, veći tlak na desnoj strani kalema gura kalem u lijevu u kontrolni položaj P do T. Pri minimalnoj kontrolnoj struji -postavljat će se naredbenu vrijednost od nule -minimalni pritisak bit će postavljen.

Struktura proporcionalnog ventila za ublažavanje tlaka DBE-1x

Struktura proporcionalnog ventila za ublažavanje tlaka dbee-1x

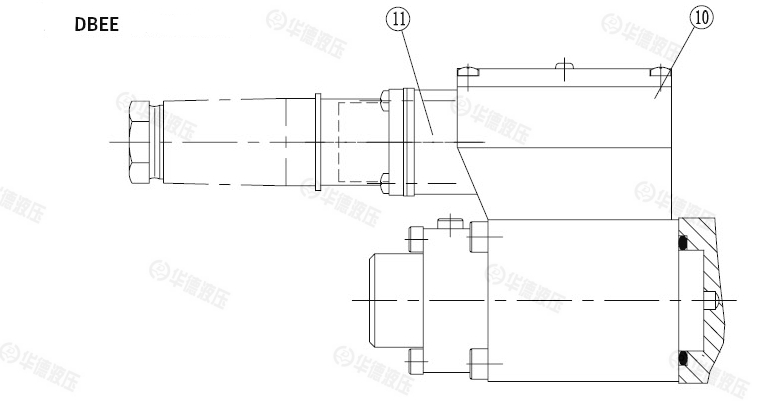

U smislu funkcionalnog dizajna, on u osnovi odgovara proporcionalnim ventilima za pomoć DBE. Jedina je razlika što je proporcionalni solenoid opremljen kućištem ⑩, unutar kojeg je izgrađen elektronički regulator. Napon napajanja i postavljene točke primaju se putem dodatka (11).

Karakteristična krivulja postavljenog tlaka predstoji proizvođač na temelju principa minimalnih tolerancija proizvodnje. Vremena rampe za povećanje i smanjenje tlaka mogu se neovisno prilagoditi pomoću odgovarajućih potenciometra.

Simbol proporcionalnog ventila za ublažavanje tlaka dbee-1x
