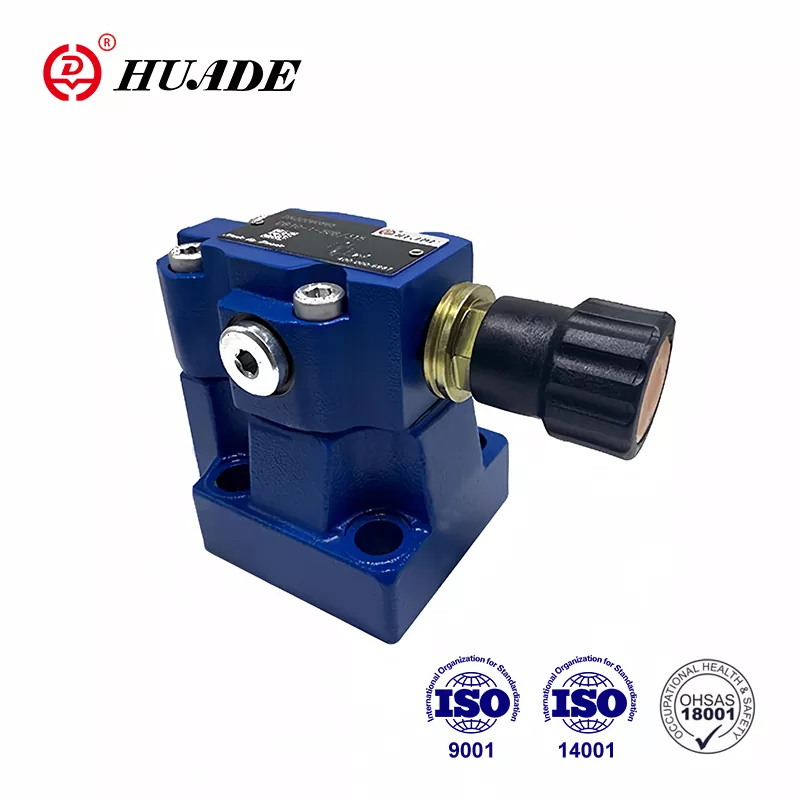

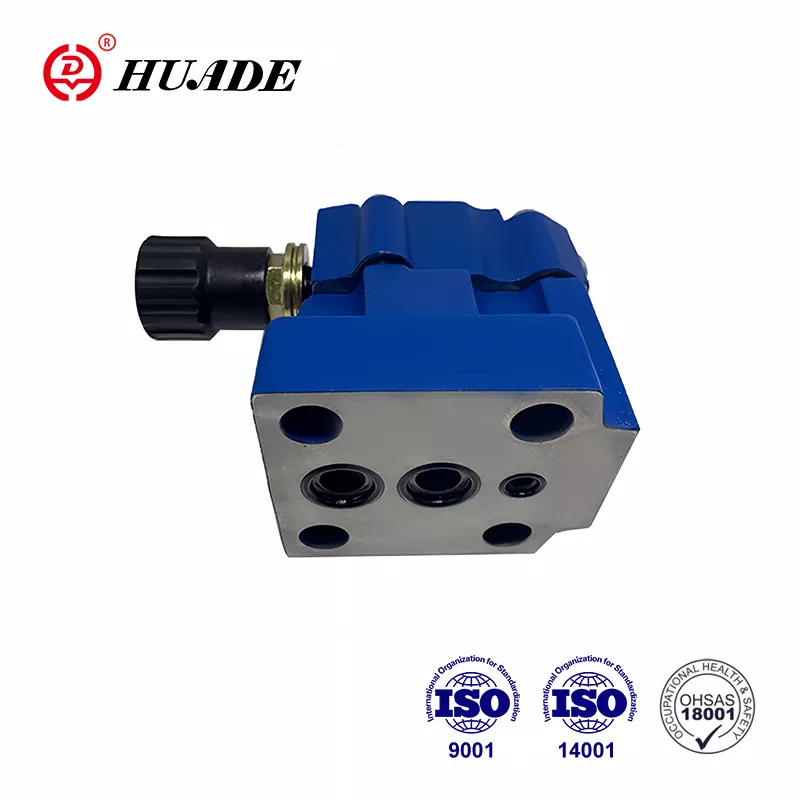

Ventil za uklanjanje tlaka DB 10

Osnovan 1979. godine, Huade Hydraulic postao je lider u kineskoj hidrauličkoj industriji uvođenjem Rexrothove napredne tehnologije. HUADE® ventili za ublažavanje tlaka DB 10 podudaraju se s Rexrothovom DB10 serijom. Tvornica racionalno koristi domaće resurse kako bi kupcima pružila pristupačne hidrauličke ventile. Istodobno je uveo više od 750 naprednih strojeva iz cijelog svijeta kako bi se osigurala kvaliteta hidrauličkih ventila. Huade Hydraulic i njegovo povezano poduzeće prošli su ISO9001, ISO14001 i OH SAS18001. HUDE® tlačni ventili divlje se prodaju u Kini i u stranim zemljama zbog pouzdane kvalitete i stabilnih performansi. Huade Hydraulics surađuje s mnogim poznatim domaćim tvrtkama kako bi im pružio hidraulička rješenja.

Parametar proizvoda ventila za ublažavanje tlaka DB 10

Značajka proizvoda i primjena ventila za ublažavanje tlaka DB 10

Značajke:

▶ Ugradnja podloge

▶ Uzorak prijenosa na DIN 24 340, OBRAZIV E, ISO 6264 i CETOP - RP 121H

▶ Priključak cijevi

▶ Umetnite vezu

▶ Tri elementa za prilagodbu:

. Rotacijska gumba

. Hex. Vijak glave sa zaštitnim poklopcem

. Rotacijska gumba koja se može zaključati s skalom

▶ Solenoid koji se radi istovar putem ugrađenog ventila za kalem

Prijava:

Ventili za ublažavanje tlaka DB 10 koriste se za ograničenje (DB) ili ograničenje kontrolnog tlaka.

Funkcija, presjek i simboli ventila za ublažavanje tlaka DB 10

General

Tipovi DB tlačni ventili su ventili za ublažavanje tlaka s pilotom.

Ventili za ublažavanje tlaka (DB) sastoje se uglavnom od glavnog ventila (1) s glavnim sklopom kalema (3) i ventilom koji upravlja pilotom (2) s elementom podešavanja tlaka.

Ventil za ublažavanje tlaka DB

Pritisak prisutan u luci A djeluje na glavnu kalem (3). Istodobno se tlak primjenjuje pomoću upravljačkih linija (6) i (7), koje su opremljene otvorima (4) i (5), na opružnoj strani glavne kalem (3) i na kuglu (8) u upravljačkom ventilu pilota (2). Ako tlak u priključku A premaši ventil postavljen na oprugu (9), kuglica (8) otvara se protiv opruge (9).

Signal za to dolazi interno kroz upravljačke linije (10) i (6) iz priključka A. Tlačna tekućina na opružnoj strani glavne kalem (3) sada teče preko upravljačke linije (7), otvora za otvor (11) i kuglice (8) u oprugu (12). U tipu DB ... 50b/... teče interno putem upravljačke linije (13) do spremnika, ili u tipu DB..50/.. y..Sektarnje putem upravljačke linije (14). Zbog otvora (4) i (5) pad tlaka dolazi na glavnoj kalemi (3), veza s priključka A u priključak B je otvorena. Sada tlačna tekućina teče iz priključka A do priključka B istovremeno održavajući postavljeni radni tlak.

Ventil za ublažavanje tlaka može se istovariti ili prebaciti na drugačiji tlak (drugi tlak) putem priključka "x" (15).

Struktura DB -a ... 50b

Simbol db ... 50b

Obavijest

1. Fluid se mora filtrirati. Minimalna finoća filtra je 20 ㎛.

2. Spremnik mora biti zapečaćeno i na ulaz zraka mora biti ugrađen filter zraka.

3. Proizvodi bez podloge prilikom napuštanja tvornice, ako ih treba, molimo da posebno naručite.

4. VIKI za pričvršćivanje opterećenja moraju biti visoka razina intenziteta (klasa 10.9). Odaberite i koristite, prema parametrom navedenom u knjizi uzoraka.

5. hrapavost površine povezane s ventilom potrebna je hrapavost površine 0,8.

6. Površinska završna obrada parenja potrebna je na 0,01/100 mm.
