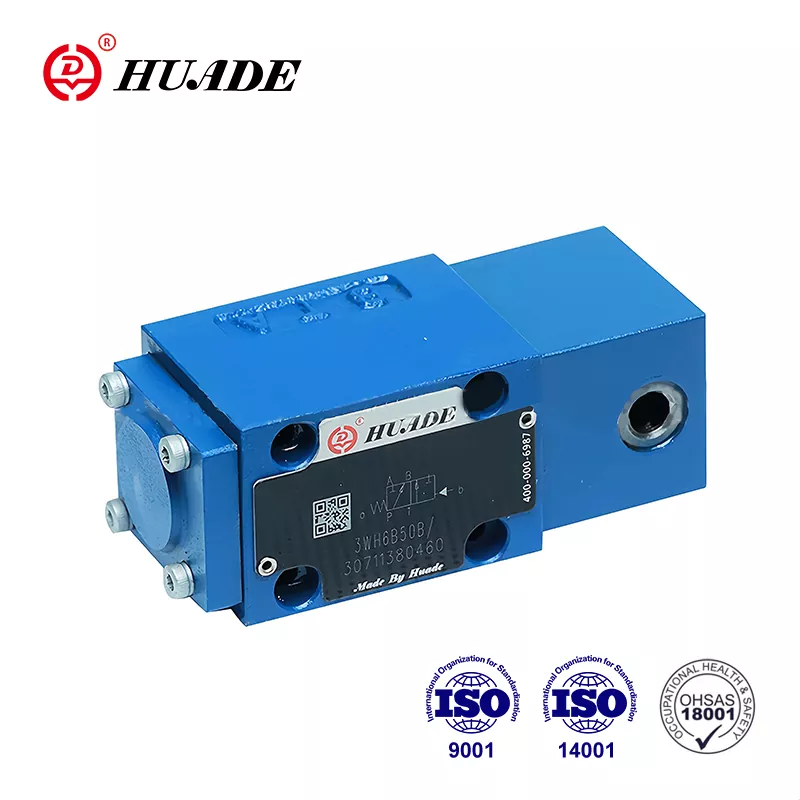

Kao vodeći proizvođač u kineskoj hidrauličkoj industriji, Huade Hydraulic ima dva dugoročna iskustva suradnje s Rexrothom. Huade® usmjerni regulacijski ventil tipa WH je napredniji u tehnologiji i izdržljiviji od sličnih proizvoda u ovoj liniji. Huade upravlja s više od 750 komada napredne proizvodne opreme uvezene iz cijelog svijeta kako bi se osigurala visoka kvaliteta hidrauličkih proizvoda. Tehnološki je napredniji i izdržljiviji od sličnih proizvoda u ovoj liniji. Tvornica ispunjava međunarodne standarde, naime ISO9001, ISO14001 i OH SAS18001. Serije usmjerenih ventila koje proizvodi Huade Hydraulic naširoko se koriste u brodskim hidrauličkim sustavima. Huade posjeduje veliku grupu kupaca u pomorskoj industriji.
|
Veličina |
6 |
10 |
|
|
Maks. radni tlak |
Priključci A, B, P (MPa) |
do 31.5 |
|
|
Otvor T (MPa) |
do 16 |
||
|
Uz simbole A i B, priključak T mora se koristiti kao otvor za curenje |
|||
|
Maks. protok (l/min) |
do 60 |
do 120 |
|
|
Operativni tok |
Simbol Q6% površine nazivnog poprečnog presjeka |
||
|
Simbol W, 3% nazivne površine poprečnog presjeka |
|||
|
tekućina |
Mineralno ulje ili fosfatni ester |
||
|
Raspon temperature tekućine pod pritiskom （℃） |
-20～+80 |
||
|
Raspon viskoznosti (mm2/s) |
2,8~500 |
||
|
Težina (kg) |
1 radni cilindar |
cca.2 |
cca.3.5 |
|
2 radna cilindra |
cca.2.2 |
cca.4.5 |
|
|
Pritisak (MPa) |
min |
0,6 do 1> tlak u spremniku |
0.5 |
|
max |
20 |
6 |
|
Značajke:
▶ Smjerni ventil s izravnim upravljanjem
▶ Dvopozicijski ventil s ograničenjem hoda po izboru
▶ Montaža na podlošku
▶ Uzorak za montažu prema Din 24 340 oblik A, ISO 4401 i CETOP - RP 121H
Primjena:
WH ventili su hidraulički upravljani usmjereni ventili. Koriste se za kontrolu zaustavljanja, pokretanja i smjera protoka
Smjerni ventili uglavnom se sastoje od kućišta (1), jednog ili dva pogonska elementa (2) (hidraulički, pneumatski pokretani cilindar), regulacijskog kalema (3), kao i jedne ili dvije povratne opruge (4).
U stanju mirovanja upravljački kalem (3) se drži u središnjem ili početnom položaju pomoću povratnih opruga (3) (osim impulsnog ventila).
Upravljački kalem (3) se pomoću radnih elemenata gura u željeni uklopni položaj.
Sa zaporkom, tip ..OF/.
Hidraulički ili pneumatski upravljani usmjerni ventili također su dostupni kao dvopoložajni ventili s blokadom (5). Kada se koriste upravljački elementi s blokadom, svaki položaj sklopke može biti zaključan.
Bez povratne opruge, bez zapora, tip..O/.
Pri korištenju radnih elemenata bez povratne opruge i bez blokade nije definiran položaj mirovanja.
Dijagram strukture
Prigušnica patrone
Upotreba patronske prigušnice tada je neophodna kada se tijekom postupaka prebacivanja u danim radnim uvjetima pojave protoki koji prelaze granice učinka ventila.
Uključen je u P-kanal usmjerenog ventila.
