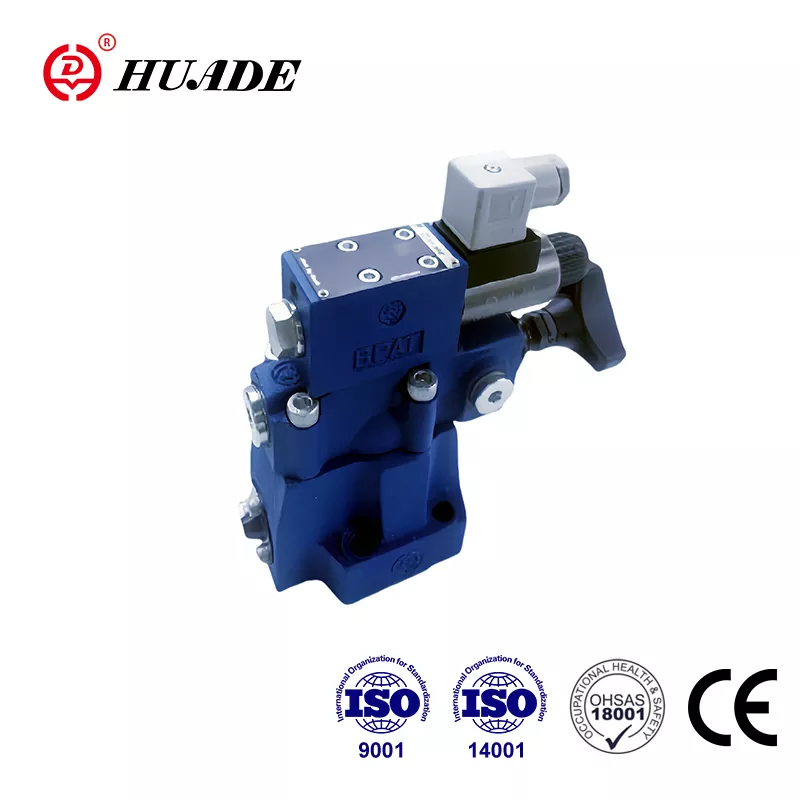

Ventil za zatvaranje tlaka DAW

Osnovan 1979. godine, Huade Hydraulic dvaput je surađivao s Bosch Rexrothom. Dvije dugoročne suradnje omogućuju Huade® tlačnim ventilima da dosegnu istu razinu kao Rexroth proizvodi. Tlačni zaporni ventili tipa DAW mogu zamijeniti istu seriju iz Rexrotha s nižom cijenom. Kao vodeća robna marka u kineskoj hidrauličkoj industriji, sve podružnice poduzeća prošle su ISO9001, ISO14001 i OH SAS18001. Huade® ventil za zatvaranje tlaka DAW prošao je CE certifikat. Tlačni ventili Huade® osvojili su široko priznanje na tržištu i povjerenje korisnika.

Parametar proizvoda ventila za zatvaranje tlaka DAW

Značajka proizvoda i primjena DAW ventila za zatvaranje tlaka

Značajke:

▶ Za montažu podloške:

▶ 4 elementa za podešavanje:

● Okretni gumb

● Čahura s unutarnjim šesterokutom i zaštitnom kapom

● Okretni gumb sa skalom koji se može zaključati

● Okretni gumb sa skalom

▶ 3 stupnja tlaka

▶ Solenoidno aktivirano pražnjenje putem ugrađenog usmjerenog ventila

Primjena:

Ventili za regulaciju tlaka tipa DAW su ventili za zatvaranje tlaka s upravljačkim pilotom. Koriste se za prebacivanje protoka crpke na netlačni by-pass čim se postigne tlak punjenja akumulatora. Daljnje primjene ventila su u sustavima koji imaju visokotlačne i niskotlačne pumpe. U tom slučaju niskotlačna pumpa se prebacuje na netlačni by-pass čim se postigne postavljeni visoki tlak.

Odjeljak i simboli DAW ventila za zatvaranje tlaka

Ventili za zatvaranje tlaka u osnovi se sastoje od glavnog ventila s glavnim sklopom kalema, upravljačkog ventila s elementom za podešavanje tlaka i povratnog ventila. Kod ventila veličine 10 nepovratni ventil ugrađen je u glavni ventil. Kod veličina ventila 25 i 32 nepovratni ventil ugrađen je u zasebnu ploču ugrađenu ispod glavnog ventila.

Ventil za zatvaranje tlaka tipa DAW

Preusmjeravanje protoka pumpe iz P u A ili P u T.

Crpka dovodi protok preko povratnog ventila (1) u hidraulički sustav (P do A). Tlak u priključku A djeluje preko vodećeg voda (3) na upravljački kalem (4). U isto vrijeme, tlak u priključku P prolazi kroz otvore (5) i (7) na stranu opterećenu oprugom glavnog kalema (6) i lamele (8) u upravljačkom ventilu (2). Čim se postigne namješteni tlak isključivanja u hidrauličnom sustavu, lopatica (8) se podiže prema opruzi (9). Tlačna tekućina sada teče kroz otvore (5) i (7) u opružnu komoru (11). Iz

ovdje se tekućina vraća u spremnik interno preko kontrolne linije u tipu ventila DA...30B/... ili izvana preko kontrolne linije u tipu ventila DA.30B/..Y... Zbog otvora (5) i (7), sada je prisutan pad tlaka na glavnom kalemu (6). Glavni kalem (6) sada se podiže sa svog sjedišta i otvara vezu od P do T. Nepovratni ventil (1) sada dozira vezu od A do P. Poklopac (8) sada se drži otvorenim pritiskom sustava preko pilota kalem (4).

Preusmjeravanje protoka pumpe s P na T ili P na A.

Površina pilotskog kalema (4) je 17% veća od efektivne površine lopatice (8). Djelotvorna sila na kalemu pilota (4) je, dakle, 17% veća od efektivne sile na krilcu (8). Kada tlak aktuatora padne u odnosu na tlak isključivanja pomoću ventila koji odgovara diferencijalu tlaka uključivanja, opruga (9) gura tanjir (8) na njegovo sjedište. Tlak se tada stvara na strani opterećene oprugom glavnog kalema (6). U kombinaciji s oprugom (10), to zatvara glavni kalem (6) i izolira vezu od P do T. Protok crpke još jednom prolazi kroz nepovratni ventil (1) u hidraulički sustav (P do A).

Smjerni ventil (12) pokretan solenoidom može, međutim, prebaciti postavljeni granični tlak koji je ispod upravljačkog ventila (2) bilo iz P u T ili iz P u A.

struktura DAW20,30 ...30B

Simboli DAW...30B
