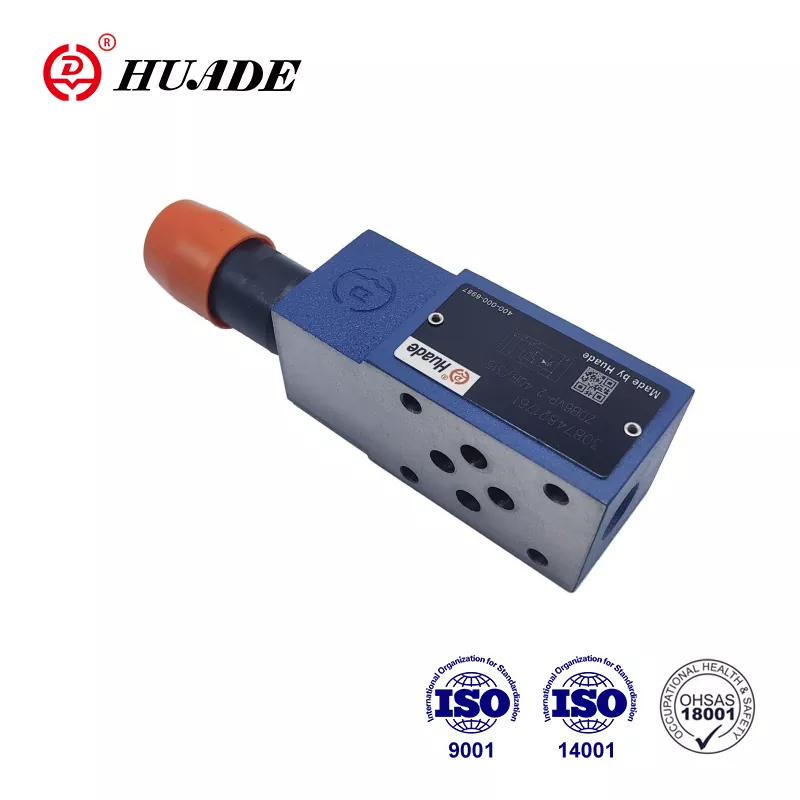

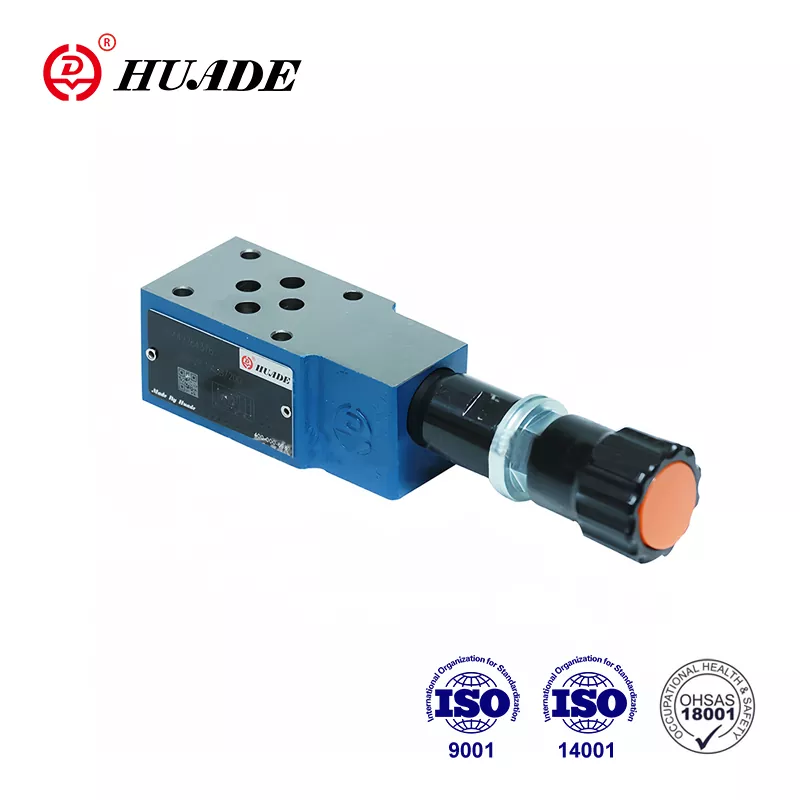

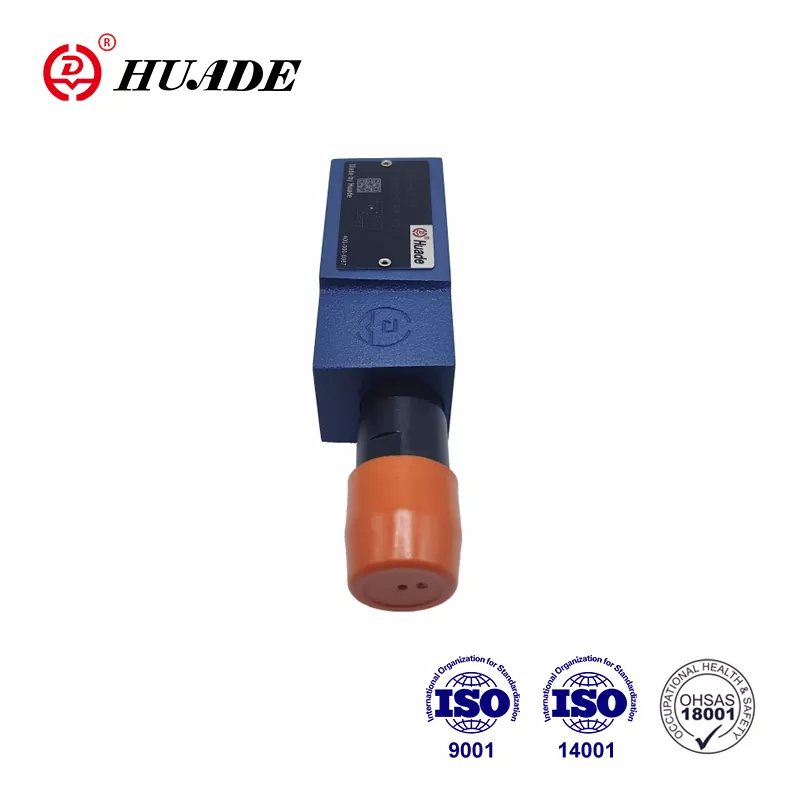

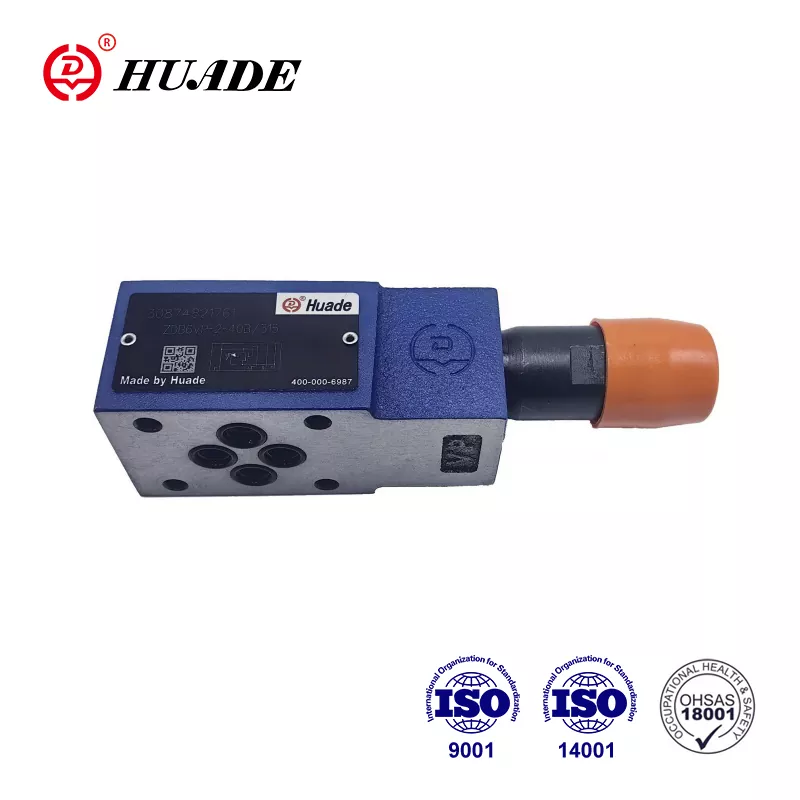

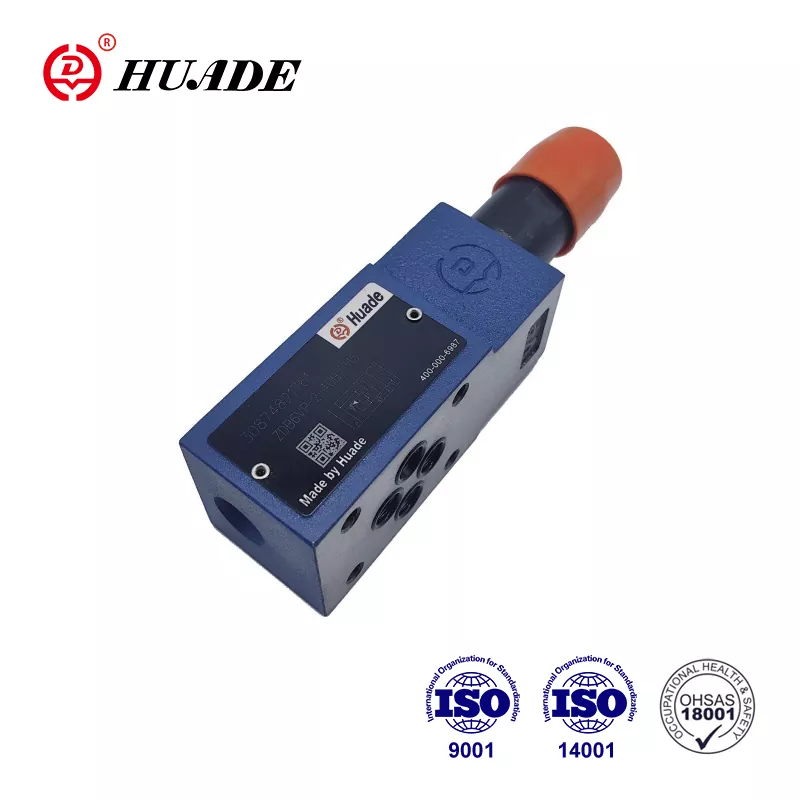

Ventil za smanjenje tlaka Z2DB 6

Od svog osnutka 1979. Huade Hydraulic sada je narastao do značajnog opsega proizvodnje. Ventil za smanjenje tlaka Z2DB 6 ima relativno nižu cijenu u usporedbi s drugim međunarodno poznatim markama. Tvornica posvećuje više pozornosti praktičnosti i isplativosti. Kako bi osigurali jeftinije proizvode, tvornica se puni domaćim resursima. U isto vrijeme, kako bi osigurao kvalitetu, uveo je više od 750 napredne proizvodne opreme iz cijelog svijeta. Tvornica je prošla ISO9001, ISO14001 i OH SAS18001. U usporedbi s drugim sličnim hidrauličkim ventilima, Huade® sigurnosni ventili su napredniji u tehnologiji i izdržljiviji u ovoj industriji. Široko se koriste u vojnoj industriji zbog pouzdane kvalitete i stabilnih performansi.

Parametar proizvoda ventila za smanjenje tlaka Z2DB 6

Značajka proizvoda i primjena ventila za smanjenje tlaka Z2DB 6

Značajke:

▶ Pločasti sendvič ventil

▶ 4 raspona tlaka

▶ 5 opcija sklopa

▶ S jednom ili dvije patrone za smanjenje tlaka

▶ 4 elementa za podešavanje.

· Okretni gumb

·Navlaka sa šesterokutom i zaštitnom kapom

·Okretni gumb sa skalom koji se može zaključati

· Okretni gumb koji se može zaključati

Primjena:

Glavna funkcija sigurnosnog ventila Z2DB 6 je ograničavanje tlaka unutar hidrauličkog sustava.

Odjeljak i simboli ventila za smanjenje tlaka ZDB 6

Ventili za smanjenje tlaka tipova ZDB i Z2DB su pilotski upravljani i izrađeni su od sendvič ploče.

U osnovi se sastoje od kućišta (7), zajedno s jednim ili dva uloška ventila za smanjenje tlaka.

Tlak u sustavu podešava se pomoću elementa za podešavanje (4).

U mirovanju je ventil zatvoren. Tlak u priključku A djeluje na kalem (1). U isto vrijeme tlak prolazi kroz otvor (2) na opružnu stranu kalema (1) i preko otvora (3) na upravljačku lopaticu (6). Ako tlak u priključku A naraste iznad vrijednosti podešene na opruzi (5), otvori se upravljački ventil (6). Tekućina sada može teći sa strane opterećene oprugom kalema (1), otvora (3) i kanala (8) u priključak T. Rezultirajući pad tlaka zatim pomiče kalem (1), uzrokujući da se otvori spoj A do T, dok tlak podešen na opruzi (5) se održava.

Ulje za upravljanje iz dvije opružne komore vraća se izvana u spremnik preko priključka T.

Simbol Z2DB 6

Obavijest

1. Tekućina mora biti filtrirana. Minimalna finoća filtera je 20 ㎛.

2. Spremnik mora biti zatvoren, a filtar za zrak mora biti instaliran na ulazu za zrak.

3.Proizvodi bez podloške kada napuštaju tvornicu, ako su potrebni, naručite posebno.

4. Vijci za pričvršćivanje ventila moraju biti visoke razine intenziteta (klasa 10.9). Odaberite i koristite ih prema parametrima navedenim u knjizi uzoraka.

5. Potrebna hrapavost površine povezane s ventilom hrapavost površine je 0,8.

6. Površinska obrada spojnog dijela je 0,01/100 mm.
