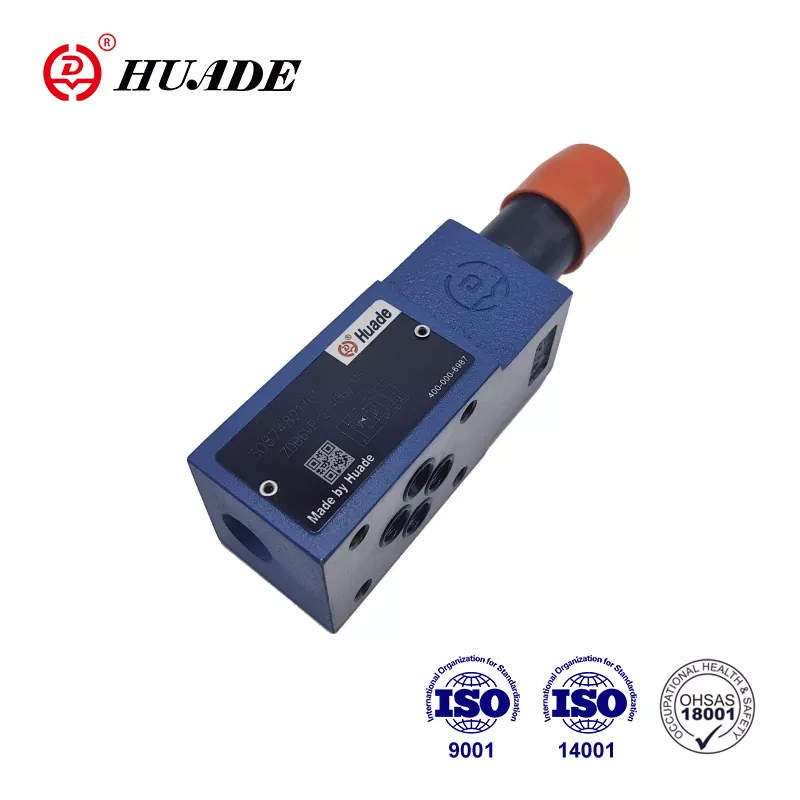

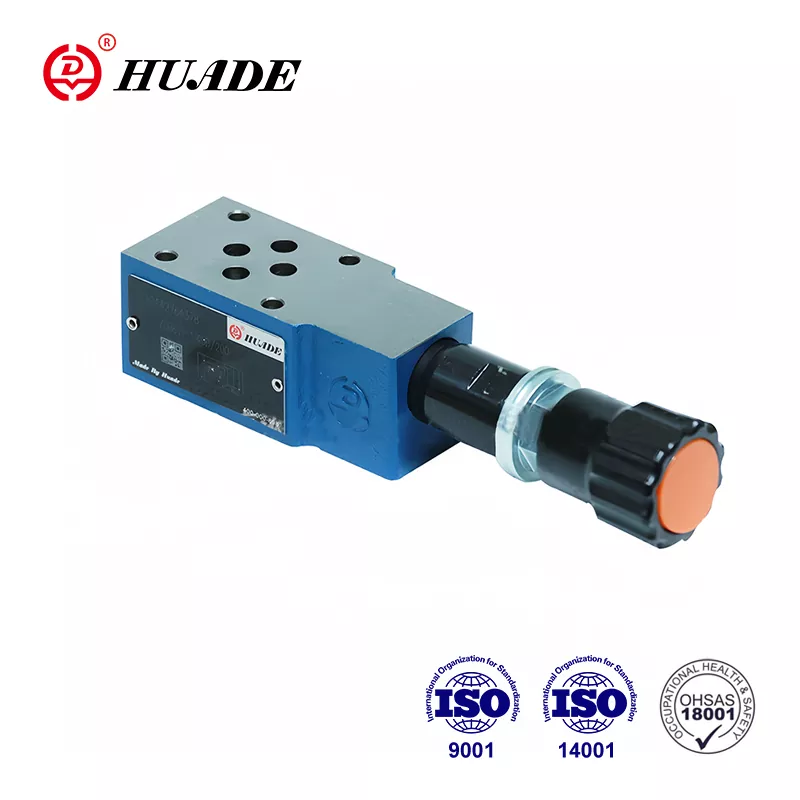

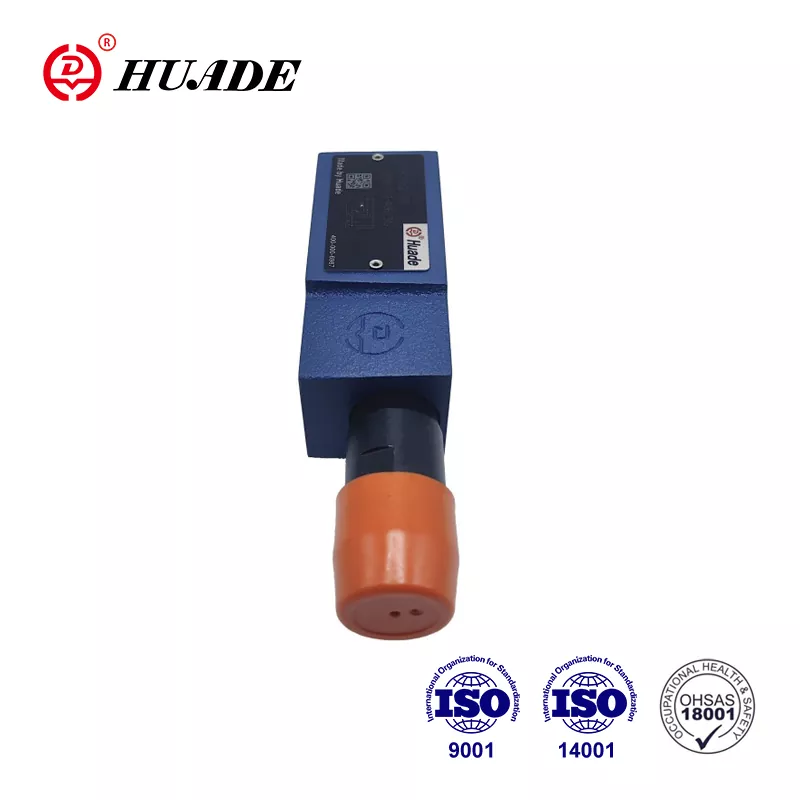

Ventil za uklanjanje tlaka ZDB 6

Ventil za ublažavanje tlaka ZDB 6 može zamijeniti proizvode koje nudi Rexroth®. Činjenica je da je Huade Hydraulic imao dvije dugoročne suradnje s Rexrothom. Ova suradnja omogućuje HUADE® tlačnim ventilima da dosegnu istu razinu kao i Rexroth proizvodi u smislu performansi, kvalitete i kompatibilnosti. Tvornica je prošla ISO9001, ISO14001 i OH SAS18001. Tvornica tvornice ima veliku skalu proizvodnje, koja može učinkovito kontrolirati troškove i kupcima pružiti ekonomične i praktične ventile hidrauličkih tlaka. Zbog svojih pouzdanih i stabilnih performansi, hidraulički proizvodi Huade® široko se koriste u vojnoj i morskoj industriji.

Parametar proizvoda ventila za ublažavanje tlaka ZDB 6

Značajka proizvoda i primjena ventila za ublažavanje tlaka ZDB 6

Značajke:

▶ Ventil za sendvič s pločom

▶ 4 raspona tlaka

▶ 5 opcija kruga

▶ S jednim ili dva spremnika za oslobađanje tlaka

▶ 4 Elementa za podešavanje.

· Rotacijska gumba

· Rukav s šesterokutnim i zaštitnim kapom

· Rotacijski gumb koji se može zaključati s skalom

· Rotacijski gumb koji se može zaključati

Prijava:

Ventil za ublažavanje tlaka ZDB 6 koristi se za ograničavanje tlaka unutar hidrauličkog sustava.

Funkcije, presjek i simboli ventila za ublažavanje tlaka ZDB 6

Tipovi ventila za ublažavanje tlaka ZDB i Z2DB su pilot koji su upravljani i dizajn sendviča.

Oni se u osnovi sastoje od kućišta (7), zajedno s jednim ili dva spremnika ventila za otpuštanje tlaka.

Tlak sustava postavljen je pomoću elementa podešavanja (4).

U mirovanju je ventil zatvoren. Pritisak u luci A djeluje na kalem (1). U isto vrijeme tlak prolazi kroz otvor (2) na oprugu opterećenu stranu kalema (1) i preko otvora (3) u pilot poppet (6). Ako se tlak u priključku A diže iznad vrijednosti postavljene na oprugu (5), otvara se pilot poppet (6). Fluid sada može teći s opruge opterećene strane kalema (1), otvora (3) i kanala (8) u luku T. Rezultirajući pad tlaka zatim pomiče kalem (1), zbog čega je to otvorio priključak A do T, dok se održava tlak postavljen na opruzi (5).

Pilotsko ulje iz dvije opružne komore vraća se izvana u spremnik putem Port T.

Struktura i simboli ventila za ublažavanje tlaka ZDB 6

Obavijest

1. Fluid se mora filtrirati. Minimalna finoća filtra je 20 ㎛.

2. Spremnik mora biti zapečaćeno i na ulaz zraka mora biti ugrađen filter zraka.

3. Proizvodi bez podloge prilikom napuštanja tvornice, ako ih treba, molimo da posebno naručite.

4. VIKI za pričvršćivanje opterećenja moraju biti visoka razina intenziteta (klasa 10.9). Odaberite i koristite, prema parametrom navedenom u knjizi uzoraka.

5. hrapavost površine povezane s ventilom potrebna je hrapavost površine 0,8.

6. Površinska završna obrada parenja potrebna je na 0,01/100 mm.
