iskustva suradnje s Rexrothom od 1979. Huade® reljefni ventil na daljinsko upravljanje DBT ima pristupačnu cijenu. Tehnološki je napredniji i izdržljiviji od sličnih proizvoda u ovoj liniji. Huade Hydraulic stavlja veliki naglasak na kvalitetu. Tvornica ima više od 750 komada napredne proizvodne opreme uvezene iz cijelog svijeta kako bi se osigurala kvaliteta hidrauličkih ventila. Svi tlačni ventili bit će podvrgnuti rigoroznom testiranju prije napuštanja tvornice. Tvornica je prošla ISO9001, ISO14001 i OH SAS18001. Huade® je izvanredan brand u kineskoj hidrauličkoj industriji. Serije ventila za regulaciju tlaka naširoko se koriste u brodskim hidrauličkim sustavima i drugim poljima zbog vrhunske izvedbe.
|
Tehnički podaci |
||
|
Tlačna tekućina |
Mineralno ulje (za NBR brtvu) ili fosfatni ester (za FPM brtvu) |
|
|
Raspon temperature（℃） |
-30～+80 |
|
|
Raspon viskoznosti (mm2/s) |
10~800 |
|
|
maks. protok (L/min) |
3 |
|
|
max. radni tlak (MPa) |
31.5 |
|
|
max. Tlak podešavanja (MPa) |
do 10 ili 31.5 |
|
|
Povratni pritisak |
DBT (MPa) |
|
|
DBWT (MPa) |
Do 10 (AC); do 16 (DC) |
|
Značajke:
▶ daljinski upravljač
▶ Montaža na podlošku
▶ tri elementa za podešavanje:
▶ Okretni gumb
▶ Hex. vijak sa zaštitnom kapom
▶ Okretni gumb sa skalom koji se može zaključati

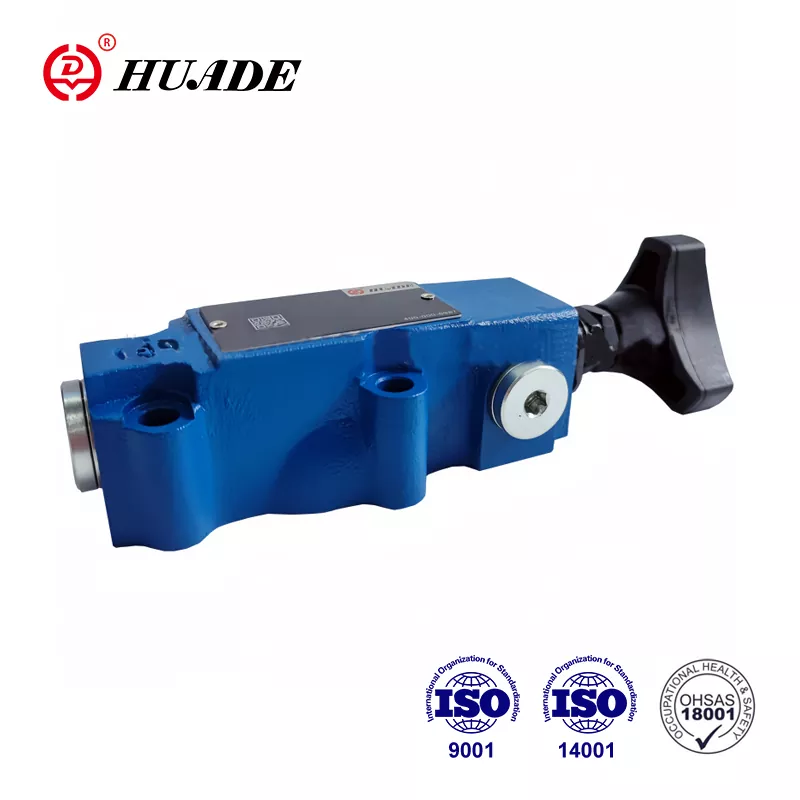

Tipovi DBT i DBWT tlačni ventili s daljinskim upravljanjem su sigurnosni ventili s pilotskim upravljanjem.
Tip DBT sastoji se uglavnom od glavnog ventila (1), glavnog kalema (2), sjedišta ventila (3) i podešavanja (6)
Tlak sustava djeluje na kalem (2) preko otvora. Ako tlak premaši ventil postavljen na oprugu, tekućina pod tlakom se ispušta u spremnik iz priključka T (ili vanjskog drenaža).
Struktura i simboli sigurnosnog ventila DBT
1. Tekućina mora biti filtrirana. Minimalna finoća filtera je 20 ㎛.
2. Spremnik mora biti zatvoren, a filtar za zrak mora biti instaliran na ulazu za zrak.
3.Proizvodi bez podloške pri napuštanju tvornice.
4. Vijci za pričvršćivanje ventila moraju biti visoke razine intenziteta (klasa 10.9). Odaberite i koristite ih prema parametrima navedenim u knjizi uzoraka.
5. Potrebna hrapavost površine povezane s ventilom, hrapavost površine je 0,8.
6. Površinska obrada spojnog dijela je 0,01/100 mm.
