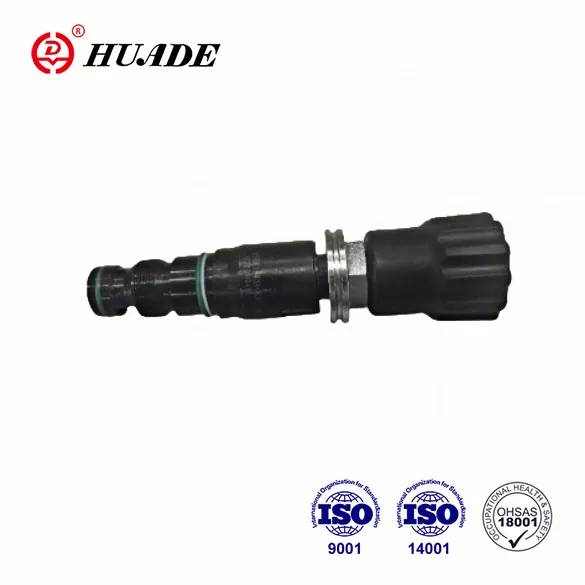

Ventili za smanjenje tlaka DB.K

Kroz uvođenje Rexrothove napredne tehnologije, Huade Hydraulic je napravio značajan napredak u dizajnu, proizvodnji hidrauličkih komponenti i integrirane opreme. Huade® sigurnosni ventili DB.K su izdržljiviji u usporedbi s drugim sličnim proizvodima. Mogu zamijeniti proizvode Rexrotha u istoj seriji. Kako bi osigurala pristupačne proizvode, tvornica posvećuje više pozornosti praktičnosti dok uvodi više od 750 napredne proizvodne opreme iz cijelog svijeta kako bi osigurala kvalitetu. Tvornica je prošla ISO9001, ISO14001 i OH SAS18001. Hidraulički tlačni ventili Huade® osvojili su široko priznanje na tržištu. Zbog pouzdane kvalitete i stabilnih performansi naširoko se koriste u različitim industrijskim okruženjima kao što su građevinski strojevi i brodski hidraulički sustavi.

Parametar proizvoda ventila za smanjenje tlaka DB.K

Karakteristike proizvoda i primjena ventila za smanjenje tlaka DB.K

Značajke:

▶ Ventil uloška

▶ 4 raspona tlaka

▶ 4 elementa za podešavanje

. Okretni gumb

. Navlaka sa šesterokutom i zaštitnom kapom

. Okretni gumb sa skalom koji se može zaključati

. Okretni gumb sa skalom

Primjena:

Ventili za ograničenje tlaka tipa DB..K.. su ventili za smanjenje tlaka s pilotom za ugradnju u uložak. Koriste se za ograničavanje tlaka u hidrauličkom sustavu.

Funkcija, odjeljak i simboli ventila za smanjenje tlaka DB.K

Podešavanje tlaka sustava vrši se pomoću elementa za podešavanje (4). U mirovanju su ventili zatvoreni. Tlak u priključku A djeluje na kalem (1). U isto vrijeme, pritisak se prenosi kroz otvor (2) na opružnu stranu kalema (1) i kroz otvor (3) do pilotske lopatice (6). Ako pritisak

u otvoru. Nastaje iznad vrijednosti postavljene na opruzi (5), otvara se upravljački ventil (6). Tekućina sada može teći sa strane opterećene oprugom kalema (1), otvora (3) i kanala (8) u priključak Y. Rezultirajući pad tlaka pomiče kalem (1) uzrokujući otvaranje veze od A do B, dok tlak podešen na opruzi (5) se održava.

Povrat vodenog ulja iz dviju opružnih komora odvodi se izvana preko priključka Y.

struktura DB 10 K2-40B

Simbol

Notice

1. Tekućina mora biti filtrirana. Minimalna finoća filtera je 20 ㎛.

2. Spremnik mora biti zatvoren, a filtar za zrak mora biti instaliran na ulazu za zrak.

3.Proizvodi bez podloške kada napuštaju tvornicu, ako su potrebni, naručite posebno.

4. Vijci za pričvršćivanje ventila moraju biti visoke razine intenziteta (klasa 10.9). Odaberite i koristite ih prema parametrima navedenim u knjizi uzoraka.

5. Potrebna hrapavost površine povezane s ventilom, hrapavost površine je 0,8.

6. Površinska obrada spojnog dijela je 0,01/100 mm.
