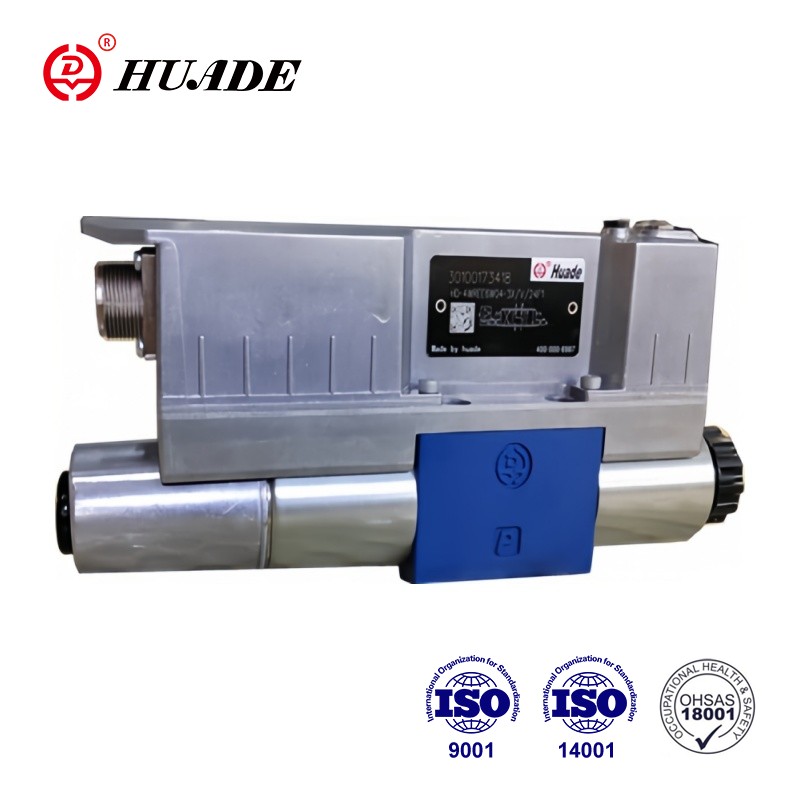

Ventil tipa 4WREE6-3X je izravno upravljani proporcionalni usmjereni ventil s električnom povratnom informacijom o položaju i integriranom elektronikom (OBE). Proporcionalni ventili tipa 4WREE6-3X prošli su CE certifikaciju. Maksimalni radni tlak je do 350 bara. To je jedan od vodećih proizvoda tvrtke Huade Hydraulic. Ovaj ventil 4WREE6-3X ima stabilne performanse i relativno nisku cijenu.
| General | ||
| Težina | ▶ Ventil s dva solenoida (kg) | 2.6 |
| ▶ Ventil s jednim elektromagnetom (kg) | 2.1 | |
| Položaj ugradnje | bilo koji, po mogućnosti vodoravni | |
| Raspon temperature okoline (℃) | -20 … +60 | |
| Raspon temperature skladištenja s UV zaštitom (℃) | +5 … +40 | |
| Temperatura transporta (℃) | –30 … +80 | |
| Maksimalno vrijeme skladištenja (godine) | 1 | |
| Njegova ispitivanja prema DIN EN 60068-2-6 | 10 ... 2000 Hz / maksimalno 10 g / 10 ciklusa / 3 osi | |
| Ispitivanje buke prema DIN EN 60068-2-64 | 20 ... 2000 Hz / 10 g RMS / 30 g vrh / 30 min. / 3 sjekire | |
| Transportni udar prema DIN EN 60068-2-27 | 15 g / 11 ms / 3 udarca / 3 osi | |
| Šok prema DIN EN 60068-2-27 | 15 g / 11 ms / 1000 udaraca / 3 osi | |
| Maksimalna relativna vlažnost (bez kondenzacije) % | 95 | |
| Maksimalna temperatura površine solenoida (℃) | 150 (pojedinačna operacija) | |
| MTTFd vrijednost prema EN ISO 13849 (godine) | 150 | |
| Sukladnost | ▶ CE prema EMC direktivi 2014/30/EU, ispitano prema EN 61000-6-2 i EN 61000-6-3 ▶ RoHS direktivi 2015/65/EU ▶ REACH uredba (EC) br. 1907/2006 | |
| Ekološka kompatibilnost | ▶ Klima | Audit zaštite okoliša prema EN 60068-2 |
| hidraulički | ||
| Maksimalni radni tlak | ▶ Otvor A, B, P traka | 350 |
| ▶ Otvor T traka | 210 | |
| Maksimalni protok (preporučeno) (L/min) | 80 | |
| Nazivni protok (∆p = 10 bar) (L/min) | 4; 8; 16; 32 | |
| Hidraulička tekućina | pogledajte tablicu na stranici 15 | |
| Raspon temperature hidrauličke tekućine (℃) | ▶ dopušteno | –20 … +70 |
| ▶ preporučeno | –40 … +50 | |
| Raspon viskoznosti (mm2/s) | ▶ dopušteno ℃ | 20 … 380 |
| ▶ preporučeno | 30 … 46 | |
| Maksimalno dopušteni stupanj kontaminacije hidrauličke tekućine, klasa čistoće prema ISO 4406 (c) | razreda 18.20.15 | |
| Hidraulička tekućina | Klasifikacija | Prikladni materijali za brtvljenje | Standardi | |
| Mineralna ulja | HL, HLP, HLPD, HVLP, HVLPD | NBR, FKM | DIN 51524 | |
| Bio-razgradivo | ▶ Netopljivo u vodi | HETG | FKM | ISO 15380 |
| PJESMA | FKM | |||
| ▶ Topljiv u vodi | HEPG | FKM | ISO 15380 | |
| Otporan na plamen | ▶ Bez vode | HFDU (glikolna baza) | FKM | ISO 12922 |
| HFDU (esterska baza) | FKM | |||
| HFDR | FKM | |||
| ▶ Sadrži vodu | HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046) | NBR | ISO 12922 | |
Značajke:
▶4/2 ili 4/3-smjerna verzija
▶Za montažu na podlošku
▶Uzorak prijenosa prema ISO 4401-03-02-0-05
▶Kontrola smjera i veličine protoka
▶Rad pomoću proporcionalnih solenoida sa središnjim navojem
▶Upravljački kalem s oprugom
▶Integrirana upravljačka elektronika (OBE) s naponskim ili strujnim ulazom ("A1" i/ili "F1")
Postavljanje
Ventil se u osnovi sastoji od:
▷Kućište (1) s priključnom površinom
▷Upravljački kalem (2) s kompresijskim oprugama (3 i 4) i opružnom pločom (5 i 6)
▷Solenoidi (7 i 8) sa središnjim navojem
▷Pretvornik položaja (9)
▷Integrirana elektronika (13)
▷Električno podešavanje nulte točke (12) dostupno preko gumenog čepa
Funkcija:
▷S solenoidima bez napona (7 i 8), središnji položaj upravljačkog kalema (2) tlačnim oprugama (3 i 4) između opružnih ploča (5 i 6).
▷Izravan rad upravljačkog kalema (2) upravljanjem proporcionalnim solenoidom, npr. solenoid "b" (8)
-Pomak kontrolnog kalema (2) ulijevo proporcionalno električnom ulaznom signalu
- Ovo otvara vezu od P do A i B do T preko poprečnih presjeka tipa otvora s progresivnom karakteristikom protoka
U stanju bez napona, upravljački kalem (2) se drži u mehaničkom središnjem položaju pomoću povratnih opruga solenoida. Kod simbola upravljačkog kalema "V", ovaj položaj ne odgovara središnjem položaju hidraulike! Kada je petlja upravljanja električnim ventilom zatvorena, upravljački kalem je postavljen u hidraulički središnji položaj.
Ventil s 2 položaja kalema (verzija "4WREE...A...")
Funkcija ove verzije ventila u osnovi odgovara ventilu s tri položaja kalema. Međutim, 2 ventila za položaj kalema opremljena su samo solenoidom "a" (7). Umjesto 2. proporcionalnog solenoida nalazi se utični vijak (10).
Element za kompenzaciju tlaka u OBE "-967".
Kako bi se spriječilo stvaranje kondenzata u kućištu integrirane elektronike (OBE), može se koristiti zaštitna membrana za elektroniku (11).
Preporuča se za upotrebu izvan industrijski standardiziranih uvjeta s visokom vlažnošću zraka u okruženju i značajnim cikličkim promjenama temperature (npr. na otvorenom).
Simbol proporcionalnog usmjerenog ventila 4WREE-3X
