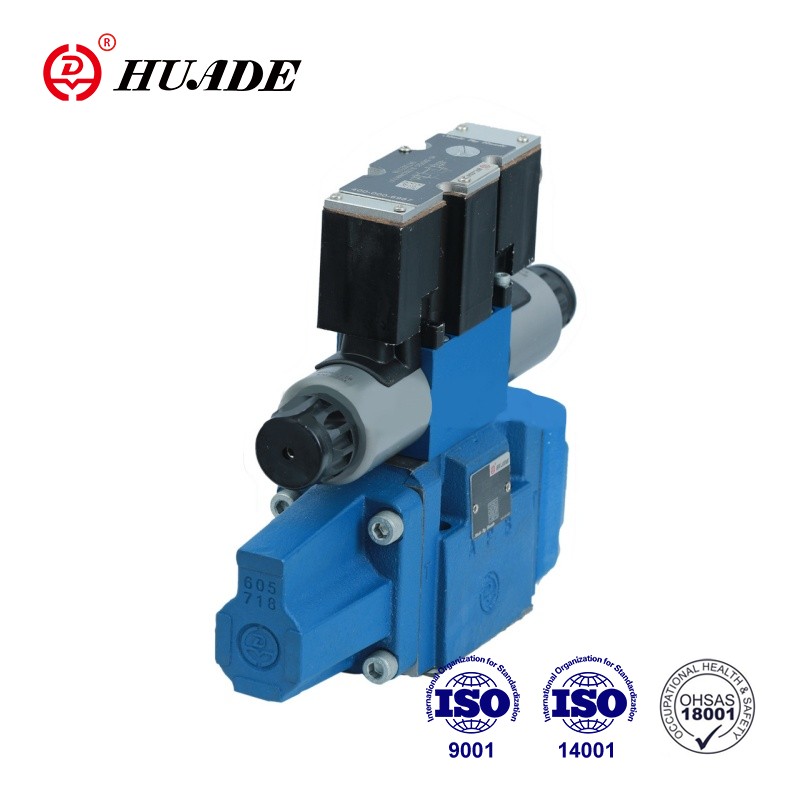

Ventili tipa HD-4WRZE su pilot upravljani 4-smjerni ventili koji se pokreću preko proporcionalnih solenoida, oni kontroliraju smjer i brzinu protoka. Ovaj proporcionalni usmjereni ventil ima visoku cijenu. Tvornica je opremljena naprednom proizvodnom opremom iz cijelog svijeta i ima rigorozne postupke testiranja kako bi se osigurala stabilna izvedba svakog proporcionalnog ventila.
| Hidraulički | |||||
| Nazivna veličina | 10 | 16 | 25 | 32 | |
| Radni tlak | pilot ulje opskrba vanjski | 3~10 | |||
| -Pilot ventil (MPa) | pilot ulje opskrba unutarnji | 10~31.5 | 10~35 | ||
| -Glavni ventil (MPa) | 31.5 | 35 | |||
| Tlak u povratnom vodu (MPa) | Priključak T (vanjski ispust pilot ulja) | 31.5 | 25 | 25 | 15 |
| Priključak T (unutarnji ispust pilot ulja) | 3 | ||||
| Priključak Y | 3 | ||||
| Volumen pilot ulja (cm3) za kretanje kalema 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Protok pilot ulja na priključku X i Y (L/min) za stepenasti oblik ulaznog signala 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Protok kroz glavni ventil (L/min) | 170 | 460 | 870 | 1600 | |
| Histereza % | ≤6 | ||||
| Tlačna tekućina | Mineralno ulje1 prema DIN 51 524 | ||||
| Raspon temperature tlačne tekućine (℃) | -20~80 | ||||
| Raspon viskoznosti (mm2/s) | 20~380 | ||||
| Montaža | izborno, po mogućnosti vodoravno | ||||
| Težina za verziju WRZ... (za WRZE"dodatno 0,2kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Električni | |||
| Vrsta ventila | RUJ | KUHA SE | |
| Vrsta napona | DC | ||
| Maks. struja (A) | 1.5 | 2.5 | |
| Otpor svitka solenoida (Ω) | Hladna vrijednost na 20 ℃ | 4.8 | 2 |
| Max.topla vrijednost | 7.2 | 3 | |
| Zaštita | IP65 | ||
| Temperatura svitka (℃) | do 150 | ||
| Carina % | 100 | ||
| Upravljačka elektronika | HD-VT-VSPA2-50-1X/. | integrirana upravljačka elektronika | |
Značajke:
▶Pilot upravljani proporcionalni usmjereni ventil
▶Za montažu na podlošku
▶Kontrola smjera i brzine protoka
▶Upravljački kalem s centriranjem opruge
▶Elektronika ventila i proporcionalnog upravljanja iz jednog izvora
Primjena:
HD-4WRZE ventili se koriste za kontrolu smjera i protoka.
Ventil se u osnovi sastoji od: upravljačkog ventila ①, glavnog kalema ④, glavnog ventila ⑥ i opruge za centriranje ③. Sa solenoidom B u isključenom stanju, upravljački kalem ② pomiče se udesno. Opskrba upravljačkog ulja pilot ventilu je unutarnja preko priključka P ili vanjska preko priključka X. Upravljačko ulje teče preko pilotskog ventila ① u tlačnu komoru i pomiče glavni kalem ④ proporcionalno električnom ulaznom signalu. Veza od P do A i od B do T je preko poprečnih presjeka otvora s progresivnim karakteristikama protoka.
Sa solenoidom A u stanju bez struje, glavni kalem se pomiče ulijevo. Veza od P do B i od A do T. Deenergizacija solenoida, upravljački kalem i pilot kalem ④ pomaknuti su natrag u svoje središte pozicije.
Simbol proporcionalnog usmjerenog ventila 4WRZE-7X
Opskrba pilotskim uljem
