Hidraulički regulacijski ventil protoka je poput regulatora prometa za tekućinu u hidrauličkim sustavima. Kao što semafor kontrolira koliko automobila prolazi kroz raskrižje, ovi ventili kontroliraju koliko hidrauličke tekućine teče kroz vaš sustav.
Сельская гаспадаркаhidraulički regulacijski ventili protoka reguliraju brzinu hidrauličkih motora i cilindara kontrolirajući količinu tekućine koja do njih dolazi. Više tekućine znači brže kretanje, manje tekućine znači sporije kretanje.
Zašto su ventili za regulaciju protoka tako važni?
Zamislite hidrauličku tekućinu kao "krv" hidrauličkog sustava. Bez pravilne kontrole protoka, vaš bi sustav bio poput osobe s nekontroliranim krvnim tlakom - ili prebrz i opasan, ili prespor i neučinkovit.
Evo što ventili za kontrolu protoka rade za vaš sustav:
Kako rade hidraulički ventili za kontrolu protoka?
Osnovni princip je iznenađujuće jednostavan. Ovi ventili rade stvaranjem promjenjivog otvora kroz koji tekućina mora proći.
Zamislite da pokušavate napuniti kantu vodom. Ako samo malo otvorite slavinu, voda polako teče. Široko ga otvorite i voda brzo pojuri. Ventili za kontrolu protoka rade na isti način - oni prilagođavaju veličinu otvora kako bi kontrolirali protok tekućine.
Ključni čimbenici koji utječu na protok su:
- Veličina otvora- Veći otvor = veći protok
- Razlika tlaka- Viši tlak = brži protok (u osnovnim ventilima)
- Gustina tekućine- Gušća tekućina = sporiji protok
Glavni tipovi hidrauličkih ventila za regulaciju protoka
1. Jednostavni ventili za regulaciju protoka
Igličasti ventili
- Savršeno za precizna, mala podešavanja
- Kao korištenje kapaljke umjesto vatrogasnog crijeva
- Izvrstan za kalibraciju i fino podešavanje
- Loša strana: Protok se mijenja kada se mijenja tlak
Prigušni ventili
- Dobar za osnovnu kontrolu brzine
- Jednostavno ručno podešavanje
- Uobičajeno u jednostavnim sustavima
- Nije baš precizan pod različitim opterećenjima
Kuglasti ventili
- Uglavnom za kontrolu uključivanja/isključivanja
- Vrlo izdržljiv i pouzdan
- Ograničena preciznost za kontrolu brzine
- Izvrstan za izolaciju dijelova
2. Napredni ventili za kontrolu protoka

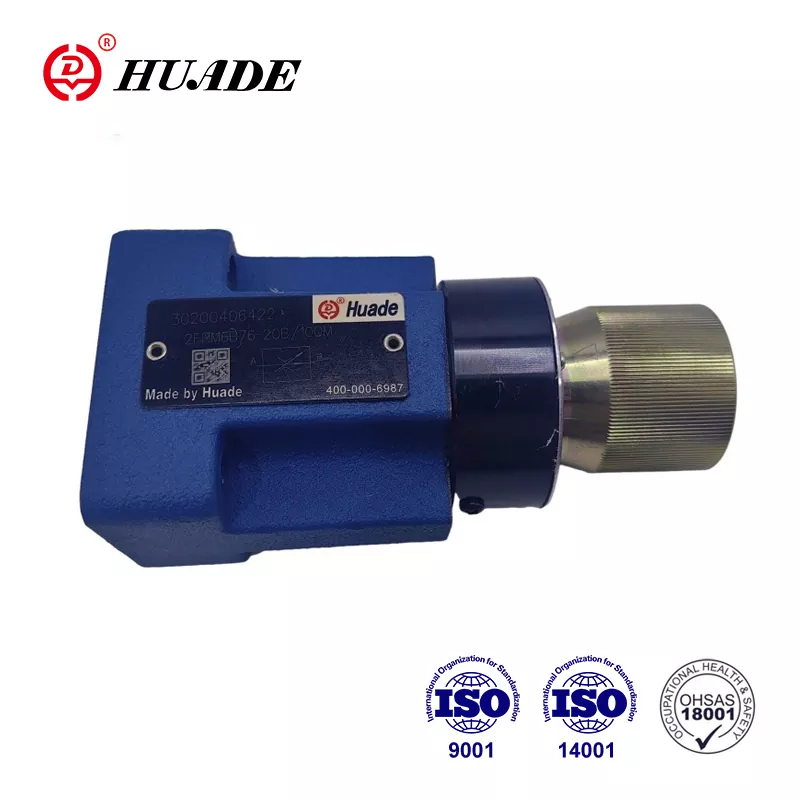

Ventili s kompenzacijom tlaka
"Pametni" ventili hidrauličkih sustava. Održavajte protok stabilnim čak i kada se tlak mijenja.
Tehnički detalji:
- Ugrađeni pilot ventil automatski prilagođava veličinu glavnog otvora na temelju razlike tlaka
- Raspon naknade:Obično održava točnost protoka od ±5% u rasponu tlaka od 50-350 bara
- Unutarnje komponente:Kalem kompenzatora s oprugom, podesivi prigušni otvor i otvori za senzore tlaka
Skuplji, ali puno pouzdaniji. Savršen za precizan rad.
Mjerni ulazni i izlazni ventili
Ograničenje:Može uzrokovati kavitaciju s prekomjernim opterećenjem
Najbolje za:Pozitivna opterećenja, okomiti cilindri koji se protežu prema dolje
Prednost:Stvara povratni pritisak kako bi se spriječila kavitacija
Najbolje za:Prekoračenje tereta, okomiti cilindri uvlačenje
Proporcionalni ventili za regulaciju protoka
Elektronički kontroliran za super-precizno podešavanje.
- Metoda kontrole:PWM (Pulse Width Modulation) signali iz elektroničkog pojačala
- Sustav povratnih informacija:Upravljanje zatvorenom petljom sa senzorima protoka ili povratnom informacijom o položaju
- Vrijeme odziva:Obično 10-50 milisekundi za postupne promjene
- Raspon signala:Standardni kontrolni signali 4-20mA ili 0-10V
- Značajke pojačala:Prigušivanje struje za sprječavanje zaglavljivanja ventila, funkcije rampe za glatko pokretanje
Može se programirati i automatizirati. Skupo, ali nudi najbolju kontrolu. Uobičajeno u modernim CNC strojevima i robotima.
Napredni tehnički koncepti
Duboko ronjenje s kompenzacijom tlaka
Ventili s kompenzacijom tlaka imaju dvostupanjski dizajn:
- Primarna faza:Podesivi prigušni otvor (korisnički kontroliran)
- Апрацоўка ўзмацняльніка:Kalem automatskog kompenzatora reagira na razliku tlaka
Princip rada:
- Kompenzator održava konstantan pad tlaka (obično 7-10 bara) na primarnom otvoru
- Kada se nizvodni tlak poveća, kompenzator se više otvara kako bi održao protok
- Kada uzvodni tlak padne, kompenzator ograničava kako bi spriječio povećanje protoka
- Proizlaziti:Konzistentan protok bez obzira na promjene opterećenja
Potpuni remont ventila ako je potrebno
Elektronički upravljački lanac:
- Zapovjedni signal:4-20mA ili ±10V iz PLC-a/kontrolera
- Obrada pojačala:Pretvara signal u odgovarajuću struju/PWM
- Odziv solenoida:Proporcionalni solenoid stvara silu proporcionalnu struji
- Odziv ventila:Položaj kalema izravno je povezan sa silom solenoida
- Izlaz protoka:Precizna kontrola protoka s minimalnom histerezom
Napredne značajke:
Tehnologija razdjelnika protoka
Razdjelnici protoka u obliku kalema:
- Upotrijebite sinkronizirane špule da biste podijelili protok
- Točnost:±5% podjele protoka u normalnim uvjetima
- Osjetljivost na pritisak:Učinkovitost se smanjuje s velikim razlikama tlaka
- Prijave:Prikladno za slične primjene opterećenja
Razdjelnici protoka tipa zupčanika:
- Камбайны: скаардынаваная зрэзка і збор
- Točnost:±2% podjele protoka bez obzira na razlike tlaka
- Samokompenzirajući:Automatski se prilagođava promjenama viskoznosti
- Prijave:Kritična sinkronizacija (kontrole zrakoplova, podizanje teških tereta)
Prijave
Građevinska oprema
- Bageri: glatki pokreti ruke i žlice
- Уласная частата сістэмы ўзгаднення рэзананснай частоты
- Buldožeri: Kontrolirana podešavanja noževa
Proizvodnja
- Strojevi za injekcijsko prešanje: Savršeno oblikovanje dijelova
- CNC strojevi: Precizne brzine rezanja
- Montažne linije: Sinkronizirani pokreti
Poljoprivreda
- Žetelice: koordinirano rezanje i sakupljanje
- Traktori: Kontrola priključka
- Sustavi navodnjavanja: upravljanje protokom vode
Ostale aplikacije
- Turbine elektrane
- Objekti za pročišćavanje vode
- Operacije nafte i plina
- Rudarska oprema
Kako odabrati pravi ventil za regulaciju protoka
Odabir pravog ventila je kao odabir pravog alata za posao. Razmotrite ove čimbenike:
1. Zahtjevi sustava
- Na kojem tlaku radi vaš sustav?
- Koliki ti je protok potreban?
- Koju vrstu tekućine koristite?
Vodič za tehničke specifikacije
| Primjena | Preporučena vrsta ventila | Brzina protoka | Maksimalni tlak | Veličina veze | Metoda kontrole |
|---|---|---|---|---|---|
| Mali CNC stroj | Igličasti ventil | 2-8 L/min | 210 bara | 1/4" NPT | Priručnik |
| Rudarska oprema | S kompenzacijom tlaka | 15-50 L/min | 350 bara | 1/2" SAE | Ručni/Električni |
| Ruka bagera | Proporcionalan | 80-200 L/min | 420 bara | 3/4" SAE | elektronički (PWM) |
| Hidraulička preša | Mjerač izlaza | 25-100 L/min | Дадатковыя магчымасці: | 1" SAE | Upravljan pilotom |
| Pokretna dizalica | Prioritetni ventil | 120-300 L/min | 350 bara | 1" SAE | Load-Sensing |
2. Potrebe za preciznošću
S kompenzacijom tlaka:
- Raspon temperature:Standardni ventili rade od -20°C do 80°C
- Ekstremni uvjeti:Potrebne posebne brtve za -40°C do 120°C
- Korozivne tekućine:Potreban je nehrđajući čelik ili posebni premazi
- Visoke vibracije:Preporučuju se podešavanja žice za zaključavanje ili elektronička kontrola
4. Razmatranja proračuna
Uobičajeni problemi i rješenja
Problem: Nedosljedna brzina
Simptomi:Pokretač nasumično ubrzava i usporava
Uzroci:Prljava tekućina, istrošeni dijelovi ventila, pogrešan tip ventila
Otopina:Očistite ili zamijenite tekućinu, servisni ventil, nadogradite na ventil s kompenzacijom tlaka
Problem: Pregrijavanje
Simptomi:Sustav se pregrijava, performanse su smanjene
Uzroci:Unutarnje curenje, pogrešne postavke ventila
Otopina:Zamijenite brtve, podesite postavke ventila, provjerite je li ventil ispravne veličine
Problem: Kavitacija u sustavima kontrole protoka
Simptomi:Jaka buka, vibracije, mliječna tekućina, oštećenje komponenti
Tehničko objašnjenje:Kada brzina fluida prijeđe kritične granice, tlak pada ispod tlaka pare
Uzroci:
- Ulazni ventili s prekomjernim opterećenjem
- Premali otvori ventila
- Visoke temperature fluida smanjuju tlak pare
Otopina:
- Prebacite se na konfiguraciju mjerenja
- Ugradite antikavitacijske ventile
- Upravljanje zatvorenom petljom sa senzorima protoka ili povratnom informacijom o položaju
Kritična formula:Osigurajte brzinu protoka < 6 m/s u usisnim vodovima
Problem: Nestabilnost ventila za kontrolu protoka
Simptomi:Lov, oscilacija, nestabilno kretanje aktuatora
Tehnički uzroci:
- Nedovoljno prigušivanje u regulacijskoj petlji proporcionalnog ventila
- Vlastita frekvencija sustava za usklađivanje rezonantne frekvencije
- Previsoke postavke pojačanja u elektroničkom pojačalu
Otopina:
- Podesite PID parametre (smanjite proporcionalno pojačanje, povećajte prigušenje)
- Dodajte akumulator za usklađenost sustava
- Instalirajte ograničavače protoka u pilotskim vodovima
- Koristite ventile s višim frekvencijskim odzivom (servo ventili)
Savjeti za održavanje za dug život
Mjesečne provjere
- Potražite vanjska curenja oko spojnica
- Provjerite razinu tekućine i boju
- Osluškujte neobične zvukove
- Osjetite pretjeranu vibraciju
Tromjesečna usluga
- Zamijenite hidrauličke filtre
- Testirajte kvalitetu tekućine
- Kalibracija povratnog ventila
- Pregledajte brtve i spojeve
2. Potrebe za preciznošću
- Potpuni remont ventila ako je potrebno
- Zamijenite istrošene dijelove
- Ažurirajte dokumentaciju sustava
- Obučite operatere o pravilnoj uporabi
Budućnost ventila za regulaciju protoka
Tehnologija čini ove ventile pametnijima i učinkovitijima:
Ključni zahvati
- Hidraulički regulacijski ventili protoka suregulatori brzineza hidrauličke sustave
- Različiti tipovi služe različitim potrebama - od jednostavnih ručnih ventila do naprednih elektroničkih
- Pravilan odabirštedi novac$800-3000 (з узмацняльнікам і зваротнай сувяззю)
- Redovito održavanje sprječava skupe kvarove
- Nova tehnologija čini ventile pametnijima i učinkovitijima
Zaključak
Hidraulički regulacijski ventil protoka je poput regulatora prometa za tekućinu u hidrauličkim sustavima. Kao što semafor kontrolira koliko automobila prolazi kroz raskrižje, ovi ventili kontroliraju koliko hidrauličke tekućine teče kroz vaš sustav.
Bez obzira upravljate li teškom opremom, vodite tvornicu ili održavate hidrauličke sustave, poznavanje rada ovih ventila pomaže vam u donošenju boljih odluka o odabiru opreme, održavanju i rješavanju problema.
Upamtite: pravi ventil za regulaciju protoka, pravilno održavan, je investicija koja se isplati u pouzdanosti sustava, uštedi energije i sigurnosti rada. Odaberite mudro, održavajte redovito i vaš će vam hidraulički sustav dobro služiti godinama koje dolaze.
