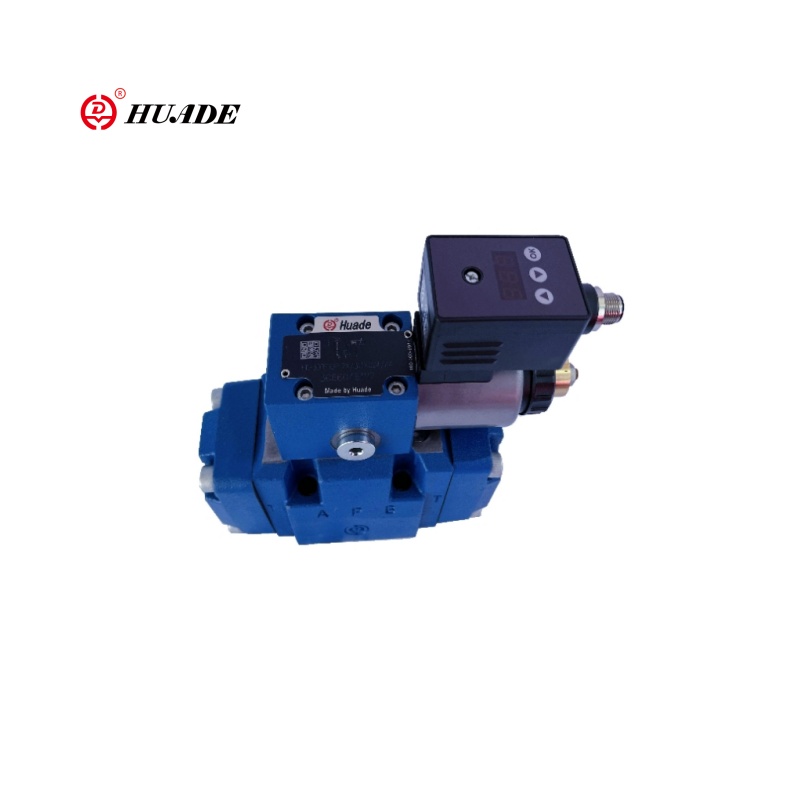

Proporcionalni ventil za smanjenje tlaka 3drem-7x

3Drem-7X je trosmjerni proporcionalni proporcionalni ventil za smanjenje tlaka. U usporedbi s 3DRE/3Dree serijom. Proporcionalni ventil za smanjenje tlaka 3dM-7x ima bolje integrirane senzore ili komunikacijska sučelja. Funkcija jezgre ventila 3dRM-7x je kontrola izlaznog tlaka na električni proporcionalni način. Može postići regulaciju tlaka + istovar kroz trosmjernu strukturu (P → A, A → T). Proporcionalni ventil za smanjenje tlaka 3DMEM-7X pogodan je za visoko precizne i visoko-dinamičke hidrauličke upravljačke sustave.

Parametar proizvoda proporcionalnog ventila za smanjenje tlaka 3drem-7x

Parametar proizvoda proporcionalnog ventila za smanjenje tlaka 3drem-7x

Značajke:

▶ 3-smjerna verzija

▶ Rad pomoću proporcionalnog solenoida s rotirajućom zavojnicom

▶ Za ugradnju podloge

▶ Uzorak prijenosa prema ISO 4401

▶ Maksimalno ograničenje tlaka, neobavezno

▶ Ventil i upravljačka elektronika iz jednog izvora

▶ Integrirana elektronika (OBE) (tip HD-3DRE (M) E):

- Mala proizvodna tolerancija na krivulju tlaka naredbene vrijednosti

▶ Vanjska upravljačka elektronika (tip HD-3DRE (M)

▶ Linearna naredbena vrijednost tlaka Karakteristična krivulja

Prijava:

Proporcionalni ventil za smanjenje tlaka 3dM-7x prikladan je za visoko precizne, visoko dinamičke, inteligentne hidrauličke sustave, posebno u sljedećim prilikama: prigode koje zahtijevaju električnu proporcionalnu regulaciju + brzo istovar, automatizirane proizvodne linije integrirane s PLC/PID kontrolerima i još uvijek mogu postići pouzdane kontrole, visokog srednjeg nadzora (visokih sredstava.

Funkcija i dio proporcionalnog ventila za smanjenje tlaka 3drem-7x

Funkcija, odjeljak

Vrste ventila 3DRE (m) i 3DRE (m) E su električno pilot-operacijski trosmjerni ventili za smanjenje tlaka s ograničenjem tlaka pokretača.

Koriste se za redukciju (P na A) i ograničenje (A do T) tlaka sustava.

Postavljanje

Ventili se sastoje od dva glavna sklopa:

▶ Pilot upravljački ventil (1) s proporcionalnim solenoidom (2), opcionalno s maksimalnim ograničenjem tlaka (15)

▶ Glavni ventil (3) s glavnom upravljačkom kalem (4)

Funkcija

▶ Naredbena vrijednost ovisna o vrijednosti tlaka koji će se smanjiti u priključku A putem pilot upravljačkog ventila (1).

▶ S depresivnim priključkom P, opruge (5) i (6) drže glavnu upravljačku kalem (4) u svom središnjem položaju.

Na taj se način sprečava pokretački skok na pokretaču.

▶ Pilot tekućina teče iz provrta (7) putem regulatora protoka (8), preko upravljačke komore (11) do jaza leptira za gas (9), putem linije (10) u Port Y. Ova veza treba voditi u spremnik pri nultom tlaku.

Smanjenje pritiska

▶ Nakupljanje pilot tlaka u upravljačkoj komori (11) kao funkcija naredbene vrijednosti.

▶ Nakupljanje tlaka u opružnoj komori (13) putem mlaznice (12) i kretanje glavne upravljačke kalem (4) udesno.

Hidraulička tekućina teče od P do A.

▶ Tlak aktuatora u priključku A dostupan je u opružnoj komori (14).

▶ Povećanje tlaka u priključku A do postavljenog tlaka upravljačkog ventila pilota (1) dovodi do kretanja glavne kalem (4) s lijeve strane. Tlak u priključku A gotovo je identičan s postavljenim tlakom na pilot upravljačkom ventilu (1).

Ograničenje pritiska

▶ Ako tlak u priključku A premašuje postavljeni tlak upravljačkog ventila pilota (1), glavna upravljačka kalem (4) pomakne se dalje ulijevo.

▶ Ovo otvara vezu od A do T i ograničava tlak do čekanja u priključku A na postavljenu naredbenu vrijednost.

Tip HD-3Dree i HD-3dreme (s integriranom elektronikom (OBE))

Što se tiče funkcije i postavljanja, ovi ventili odgovaraju tipovima HD-3DRE i HD-3drem.at pilot upravljački ventil, osim što je kućište (17) s upravljačkom elektronikom.

Napon napajanja i naredbene vrijednosti primjenjuju se na priključak (18).

U tvornici se krivulja karakteristika tlaka naredbene vrijednosti prilagođava s malo proizvodnje tolerancije. Za više informacija pogledajte stranicu 9.
