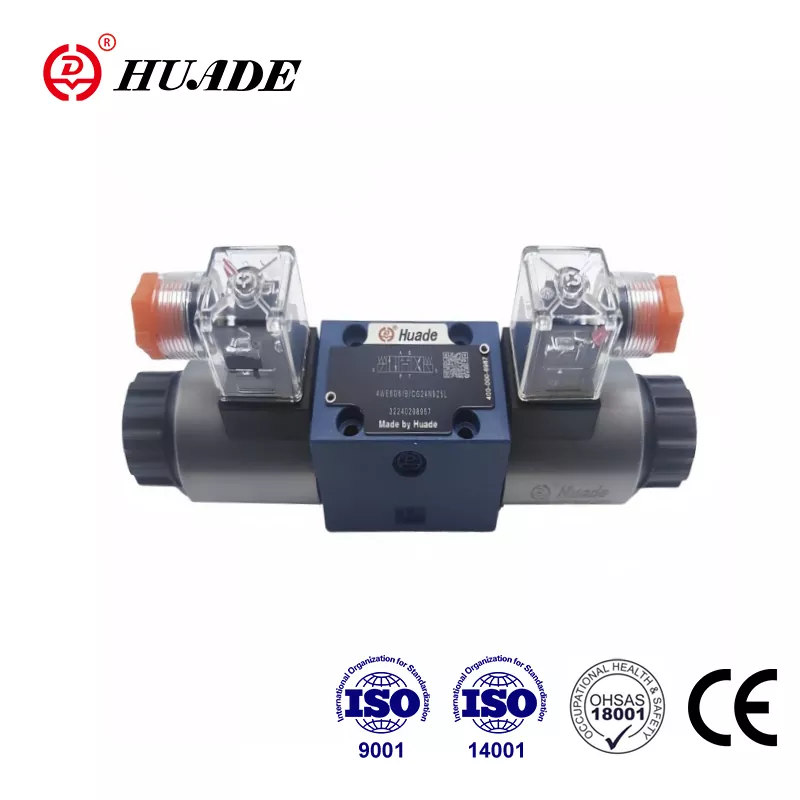

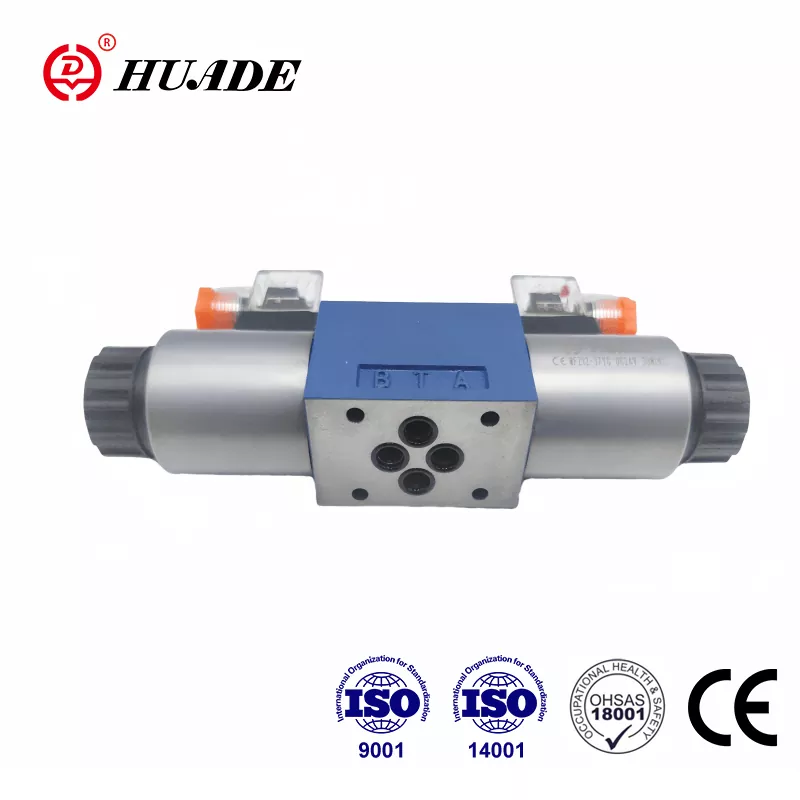

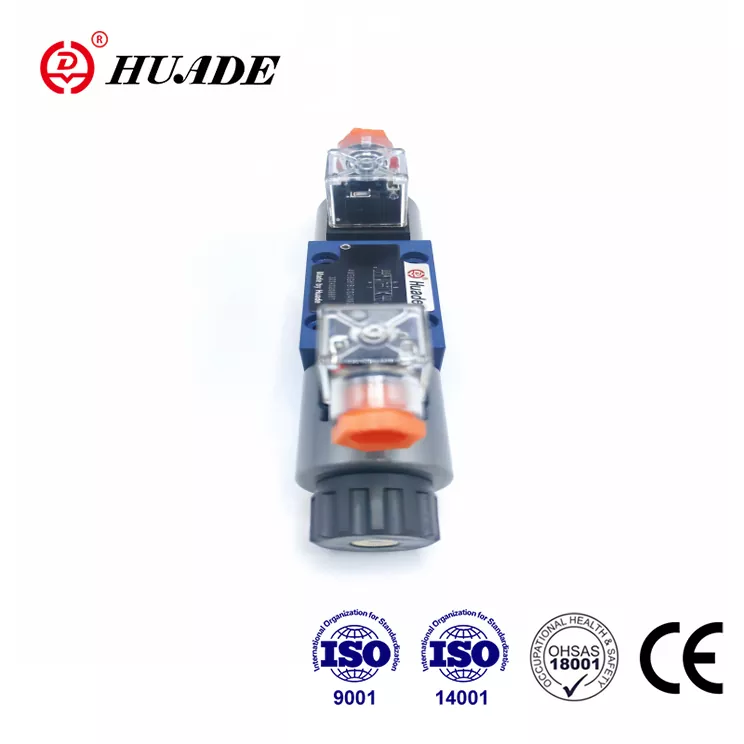

U suradnji s Rexrothom dva puta od 1979. Huade je ugradio vrhunsku tehnologiju iz Rexrotha. Smjerni ventil WE 5 marke Huade pristupačna je alternativa istom modelu koji nudi Rexroth. Huade upravlja s više od 750 komada proizvodne opreme uvezene iz SAD-a, Japana, Njemačke i Švicarske. Huade stavlja veliki naglasak na kvalitetu kako bi osigurao da svaki usmjereni ventil ima vrhunsku izvedbu. Serija elektromagnetskih usmjerenih ventila prošla je CE certifikaciju. Sustav upravljanja istraživanjem i razvojem te proizvodnjom zadovoljava standarde ISO9001, ISO14001 i ISO45001. Hidraulički ventili marke Huade naširoko se koriste u vojnoj industriji i drugim poljima u Kini zbog stabilnih performansi.
|
Hidraulički podaci |
|||
|
Hidraulička tekućina |
mineralna ulja ili fosfatni ester |
||
|
Raspon temperature tekućine |
-30～+80 |
||
|
Raspon viskoznosti (mm2/s) |
2,8 do 500 |
||
|
Radni tlak, max. (㎫) |
Otvor A,B,P |
Priključak T |
|
|
do 25 |
do 6 |
||
|
Područje protoka (uklopni položaj 0): |
Sa simbolom W |
Sa simbolom Q |
|
|
cca. 3% nazivnog presjeka |
cca.6% nazivnog presjeka |
||
|
Težina (kg) |
ventil |
podploča G115/01 |
podploča G96/01 |
|
cca.1.4 |
cca.0.7 |
cca.0,5 |
|
|
Električni podaci |
|||
|
AC napon (V) |
110，220，u 50Hz |
||
|
DC napon (V) |
12、 24、 110 |
||
|
Vrsta napona |
AC |
DC |
|
|
Potrebna snaga (W) |
26 |
||
|
Snaga držanja (VA) |
- |
46 |
|
|
Snaga uključivanja (VA) |
- |
130 |
|
|
Radni ciklus |
nastaviti |
||
|
Vrijeme uključivanja (ms) |
40 |
25 |
|
|
Vrijeme isključivanja (ms) |
30 |
20 |
|
|
Temperatura okoliša（℃） |
+50 |
||
|
Temperatura svitka （℃） |
+150 |
||
|
Ciklusi frekvencije prebacivanja (ciklusi/h) |
15000 |
7200 |
|
|
Vrsta zaštite prema DIN 40 050 |
IP65 |
||
Značajke:
▶ Smjerni ventil s izravnim elektromagnetskim pogonom
▶ Namočite zatik DC ili AC solenoida
▶ Spoj ploče
Primjena:
Usmjereni ventili tipa WE5 su elektromagnetski upravljani razvodni ventili. Oni kontroliraju početak, zaustavljanje i smjer tekućine. Ovaj ventil se široko koristi u raznim hidrauličkim sustavima i pilot ventilima raznih tlačnih ventila.
Ovi usmjereni ventili se u osnovi sastoje od kućišta (1), jednog ili dva solenoida (2), upravljačkog kalema (3) i jedne ili dvije povratne opruge (4).
Kontrolni kalem (3) se drži povratnom oprugom (4) u središnjem ili početnom položaju (osim zategnutih kalemova). Upravljački kalem (3) pokreće se preko solenoida s mokrim klinom (2). U stanju pod naponom. Sila solenoida (2) djeluje preko klipa (5) na upravljački kalem (3) i pomiče ga iz položaja mirovanja u željeni krajnji položaj. Stoga se odabire traženi uzorak protoka od P prema A i B prema T ili P prema B i A prema T. Kada je solenoid (2) bez napona, povratna opruga (4) vraća upravljački kalem (3) u svoj neutralni položaj. Predviđeno je pokriveno ručno upravljanje tako da se upravljačkim kalemom (3) može upravljati bez uključivanja solenoida.
Tip 4WE5N 6.0B/O...
Ova verzija je usmjereni ventil s 2 uklopna položaja i 2 solenoida bez zapora i opruga. Ne postoji definiran položaj sklopke u stanju bez napona.
Tip 4WE5N 6.0B/OF..
Ova izvedba je usmjereni ventil s 2 preklopna položaja, 2 solenoida i blokadom. Stoga su relevantni položaji prekidača fiksni i nije potrebno kontinuirano napajanje solenoida.
Dijagram strukture WE 5
