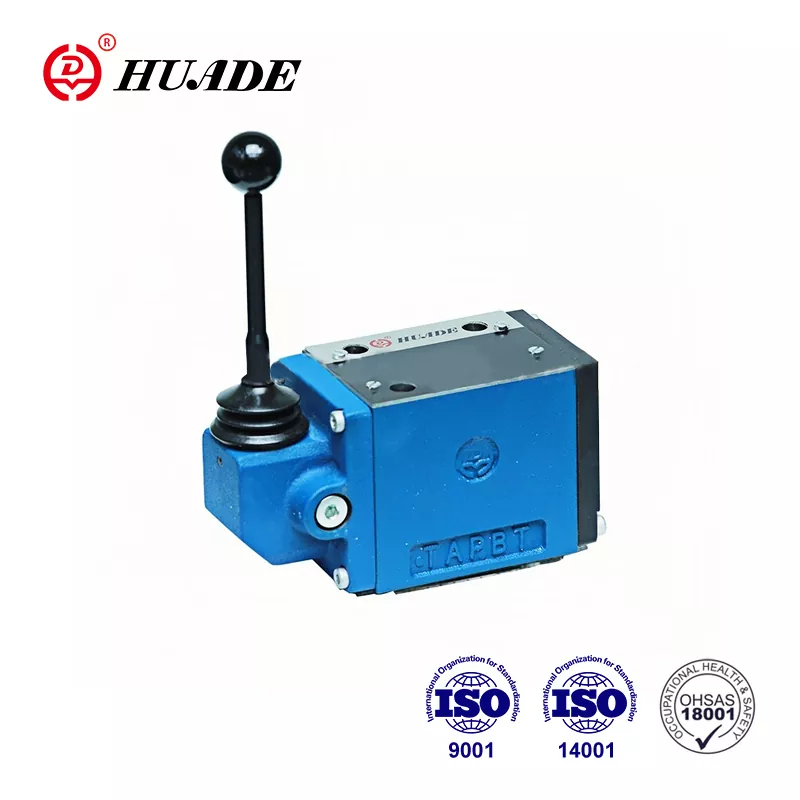

Upravljački ventil za usmjeravanje Wmm 10

• Značajke proizvoda: Ručna ručica aktivirana, opružni povratak/odvajanje, neobavezan, Rexroth-kompatibilan dizajn s vrhunskom pouzdanošću
• Specifikacije: veličina 10, maksimalni tlak 31,5MPa (a, b, p priključci), maksimalni protok 120L/min, ugradnju podloge
• Primjene: građevinski strojevi, kemijska oprema, svjetlosni industrijski strojevi, lokomotive

Pošaljite upit PDF preuzimanje

Opis proizvoda

Huade je kinesko poznato državno poduzeće specijalizirano za tehnologiju hidrauličke kontrole. Huade® WMM 10 ventili mogu u potpunosti zamijeniti iste serije koje nudi Rexroth zbog dva iskustva s dugoročnim suradnjom s Rexrothom. Konkurentan je s kvalitetnom i nižom cijenom. Ovaj ventil za usmjeravanje uživa besplatnu uslugu održavanja unutar jednogodišnjeg jamstvenog razdoblja. Tvornica je prošla ISO9001, ISO14001 i OH SAS18001. Huadeovi hidraulički ventili naširoko se koriste u vojnoj industriji i drugim poljima zbog vrhunskih performansi.

Parametar proizvoda upravljačkog ventila za usmjeravanje Wmm 10

Tehnički podaci (za aplikacije izvan ovih parametara. Molimo konzultirajte nas!)
Veličina		10
Maksimalan radni pritisak	Port A. B. P (㎫)	do 31.5
	Port t (㎫)	do 15
Maksimalni protok (l/min)		do 120
Presjek protoka (kontrolni položaj 0)		Za simbol Q, 6% nominalnog presjeka
		Za simbol w, 3% nominalnog presjeka
Tlačna tekućina		Mineralna ulja (za NBR brtvi) ili fosfatni ester (za pečat FPM)
Raspon temperature tlačne tekućine （℃）		-30 ～+80
Raspon viskoznosti (mm2/s)		2,8 do 500
Težina (kg)		cca.3.3
Kontrolna snaga na ručici (N)		s približnom približno.16 ~ 23
		bez otklanjača.20 ~ 27

Značajka proizvoda i primjena upravljačkog ventila za usmjeravanje Wmm 10

Značajke:

▶ Izravni aktivirani ventil za usmjeravanje s ručicom

▶ S povratkom opruge ili otklanjanjem, neobavezno

▶ Za ugradnju podloge

▶ Uzorak prijenosa u DIN 24 340 Oblik A, ISO 4401 i CETOP - RP 121H

Prijava:

Tip ventila za usmjeravanje WMM 10 usvaja priključak ploče, koja ima prednosti male veličine, velikog kapaciteta protoka i dobre pouzdanosti u usporedbi s drugim ventilima domaćih serija. Naširoko se koristi u građevinskim strojevima, kemijskim strojevima, lakim industrijskim strojevima, lokomotivama i drugim industrijama.

Funkcije, presjek i simboli upravljačkog ventila usmjerenog wmm 10

Tip Wmm 10 ventila su ručna ručica aktivirana usmjerenim ventilima za kalem. Oni kontroliraju početak, zaustavljanje i smjer protoka.

Ventili za usmjeravanje u osnovi sastoje se od kućišta, ručne ručice, upravljačkog bazena ③, kao i jednog ili dva povratna opruga④. U neoraženom stanju upravljačka kalem se drži u neutralnom ili njegovom početnom položaju pomoću povratnih opruga ④. Upravljačka spoola aktivira se preko ručne poluge ②, to djeluje preko spoja i pin izravno na upravljačku kalemicu ③. Spool je na taj način premješten iz položaja odmora u svoj potreban premješteni položaj. Nakon što je ručna ručica ② vraćena u prebacili položaj nule, kalem ③ vraća se u neutralni položaj putem povratnih opruga ④.

Tip 4wmm ../ F .. (s prikrivanjem)

Ti su ventili ili 2 ili 3 upravljačke ventile usmjerenih položaja koji su opremljeni odvezivanjem, koji djeluju u svim prebacivanim položajima

Rezani prikaz tipa wmm10 ... 30b

Leptir za gas
