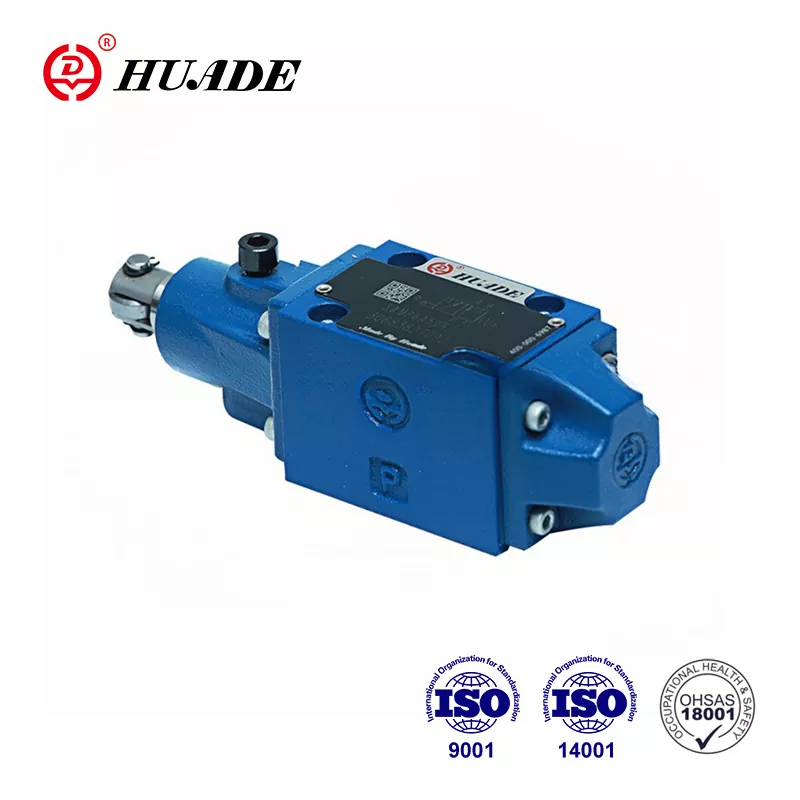

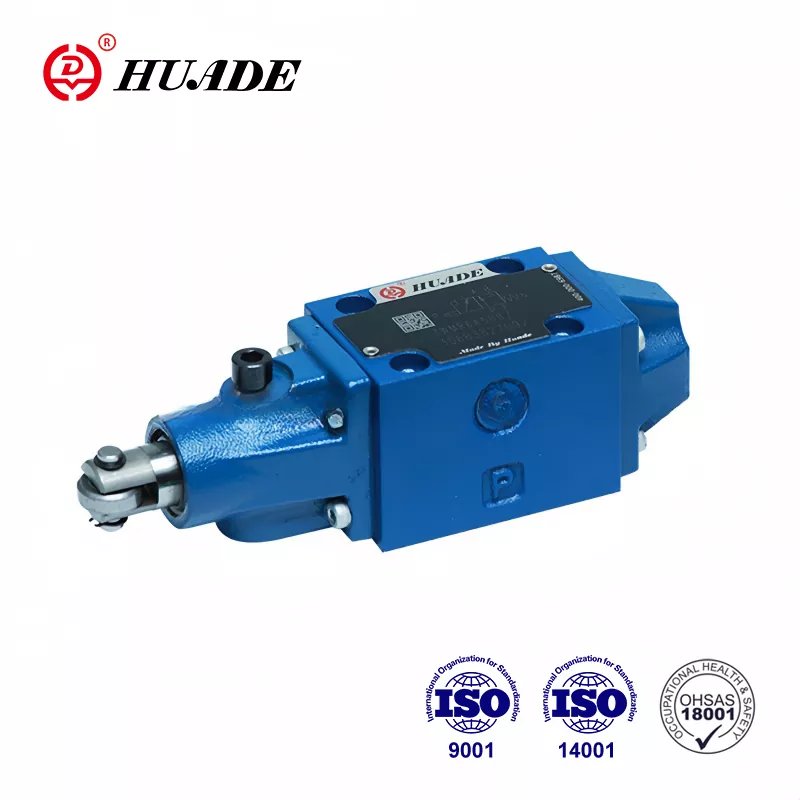

Upravljački ventil WMR

• Značajke proizvoda: izravni rad valjka, Rexroth kompatibilan dizajn, 19 standardnih funkcija kalema
• Specifikacije: veličina 6/10, do 31,5 MPa tlak, protok do 60/120 l/min
• Primjene: građevinski strojevi, metalurgija, strojni alati, brodogradnja, aerospaceretyclaude mogu pogriješiti. Molimo dvaput provjerite odgovore. Sonet 4

Pošaljite upit PDF preuzimanje

Opis proizvoda

Huade je kinesko poznato državno poduzeće specijalizirano za hidraulički sustav. Huade je imao dva dugoročna iskustva u suradnji s Rexrothom iz 1979. godine. Huade® WMR Valve pristupačna je alternativa Rexrothovoj istoj seriji. Ovaj usmjereni ventil uživa besplatnu uslugu održavanja u okviru jednogodišnjeg jamstvenog razdoblja. Huade stavlja veliki stres na kvalitetu. Tvornica je prošla ISO9001, ISO14001 i OH SAS18001. HUADE® hidraulički ventili naširoko se koriste u inženjerskim i građevinskim strojevima, metalurgiji, strojnim alatima, zaštiti okoliša, brodogradnji, zrakoplovstvu, željezničkom tranzitu, nafti i petrokemijskoj, vojnoj industriji i drugim poljima. To je pouzdan brend u Kini.

Parametar proizvoda upravljačkog ventila WMR

Veličina		6		10
Maksimalan radni pritisak	Port A. B. P (㎫)	do 31.5
	Port t (㎫)	do 6		do 16
U simbolima A i B, T priključak se mora koristiti kao odvodni spoj Ako je radni tlak iznad tlaka dopuštenog na T priključku
Maksimalni protok (l/min)		do 60		do 120
Presjek protoka (Kontrolni položaj 0		Za simbol Q, 6% nominalnog presjeka
		Za simbol w, 3% nominalnog presjeka
Tlačna tekućina		Mineralna ulja (za NBR brtvi) ili fosfatni ester (za pečat FPM)
Raspon temperature tlačne tekućine （℃）		-30 ～+80
Raspon viskoznosti (mm2/s)		2,8 do 500
Težina (kg)		Otprilike.1.4 100 do 121		cca.3.3
Operativna snaga na polugu koturaljka		pri nultom tlaku spremnika	100 do 121	Dva položaja ventil	70 do 140
(N)		pod pritiskom	184 do 205	Tri položaja ventil	70 do 175

Značajka proizvoda WMR upravljačkog ventila

Značajke:

▶ Izravni upravljani ventil za kalem s podesivim radom valjka

▶ Sklop poluge valjka može se zakoračiti na 90 °

▶ Radialne sile apsorbiraju pouzdano (do 30 °)

▶ 19 vrsta standardne funkcije kalema

Funkcije, presjek i simboli upravljačkog ventila WMR

Umjerni ventili Tip WMR su valjci usmjereni usmjereni ventili.

Oni se u osnovi sastoje od kućišta (1), ručice valjka (2), upravljačke kalete (3) i povratka

Proljeće (4).

Potreban je priključni gas ako se može dogoditi protok veći od dopuštene vrijednosti dok je kalem ventila iz jednog položaja na drugi. Uključnica je postavljena u P priključak usmjerenog ventila.

Rezani pogled na WMR 6

Leptir za gas
