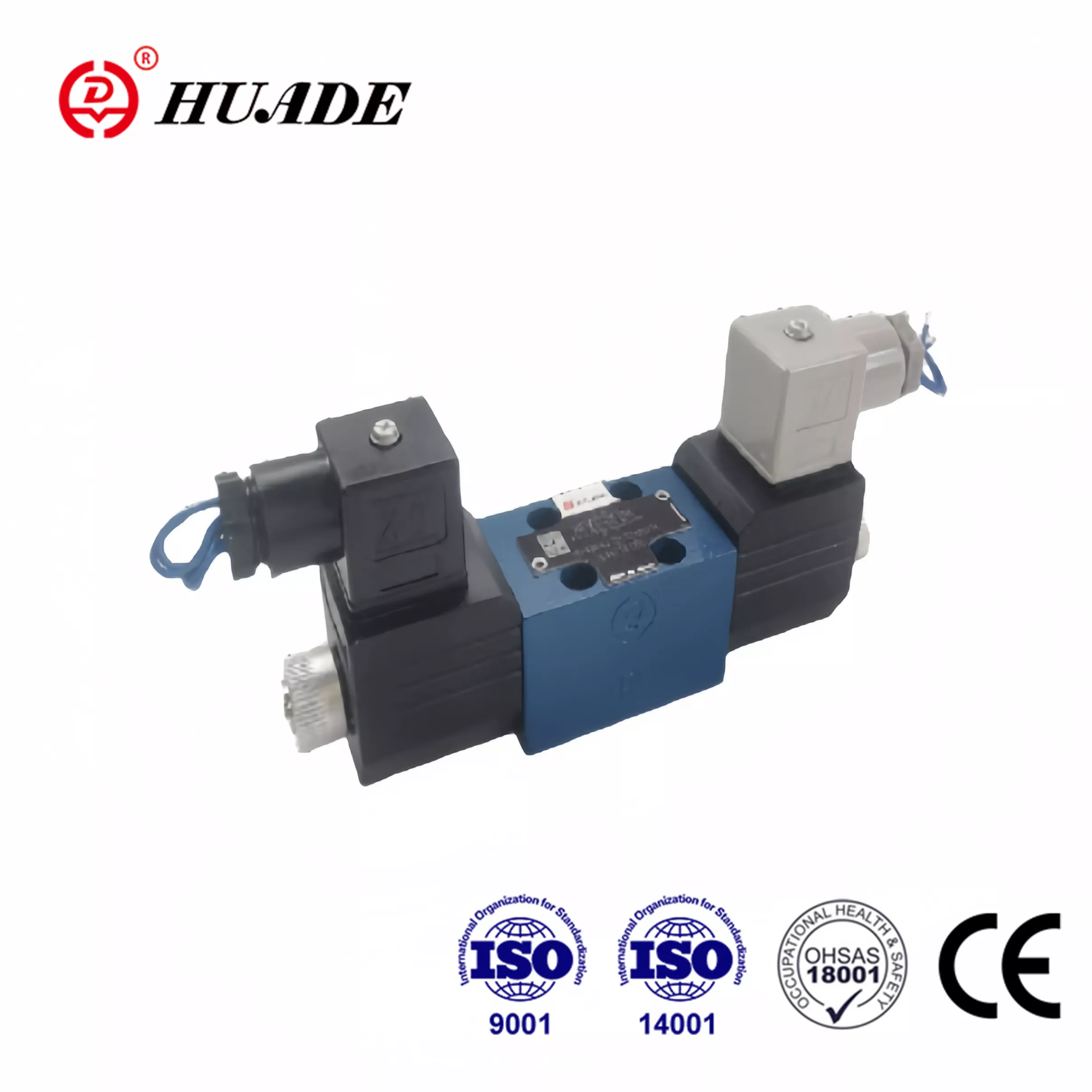

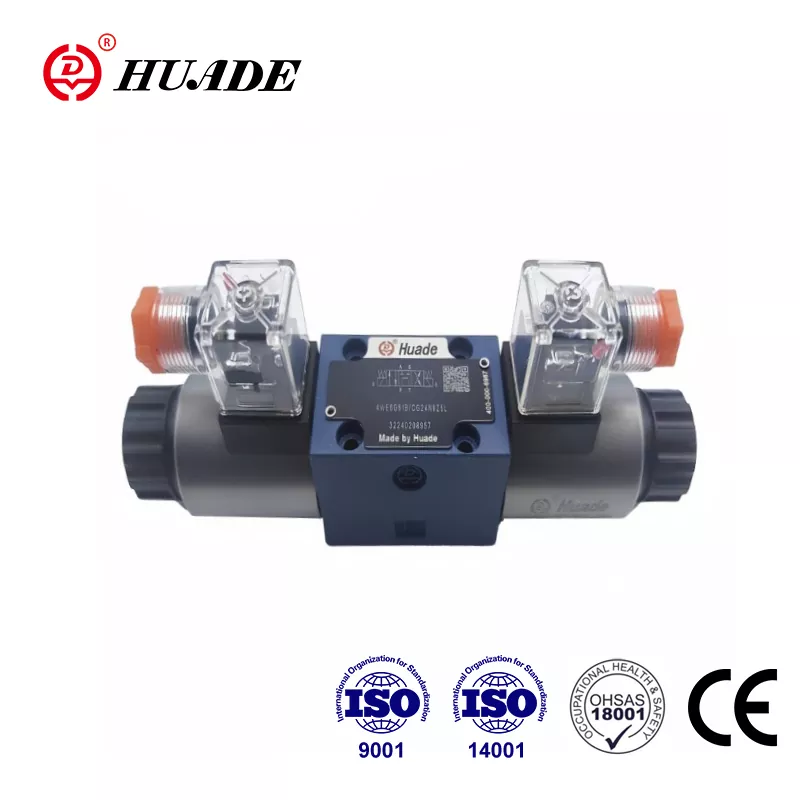

Strateška suradnja između kineske i njemačke vlade od 1979., Huade je uključila vrhunsku tehnologiju iz Rexrotha. Huade® WE 4 usmjereni ventil je pristupačna alternativa istom modelu koji nudi Rexroth. Huade stavlja veliki naglasak na kvalitetu. Huade ima strogi sustav testiranja kako bi osigurao da svaki usmjereni ventil ima superiorne performanse. Serija elektromagnetskih ventila prošla je CE certifikaciju. Huade® hidraulički ventili naširoko se koriste u inženjerskim i građevinskim strojevima, metalurgiji, alatnim strojevima, zaštiti okoliša, brodogradnji, zrakoplovstvu, željezničkom prijevozu, nafti i petrokemiji, vojnoj industriji i drugim područjima. To je pouzdan nacionalni brend u Kini.
|
Hidraulički tehnički podaci |
||
|
Maks. radni tlak-priključci A,B,P （㎫） |
do 21.0 |
|
|
Priključak T（㎫） |
10.0 .Sa simbolima A ili B priključak T mora se koristiti kao otvor za curenje |
|
|
Maks. protok (L/min) |
do 25 |
|
|
Tlačna tekućina |
Mineralno ulje ili fosfatni ester |
|
|
Raspon viskoznosti (mm2/s) |
2,8 do 500 |
|
|
Raspon temperature tekućine pod pritiskom （℃） |
-30～+80 |
|
|
Stupanj kontaminacije (㎛) |
Najveći dopušteni stupanj onečišćenja hidrauličke tekućine prema NAS 1638 klasa 9. Stoga preporučujemo filtar s minimalnom stopom zadržavanja od β≥ 75 |
|
|
Težina (kg) |
Ventil s 1 elektromagnetom 0,9 |
|
|
Električni tehnički podaci |
||
|
Dostupni naponi (V) |
12. 24.220.110R 220R |
|
|
Potrošnja energije (W) |
22 |
|
|
Dužnost |
stalan |
|
|
Vrijeme prebacivanja |
UKLJUČENO (ms) |
20 do 30 |
|
ISKLJUČENO (ms) |
10 do 20 |
|
|
Maks. temperatura okoline（℃） |
+50 |
|
|
Maks. temperatura svitka （℃） |
+150 |
|
|
Zaštita prema DIN 40 050 |
IP65 |
|
|
Frekvencija prebacivanja (ciklusi/h) |
15000 |
|
|
Kod električnog priključka zaštitni vodič (PE) mora biti spojen prema važećim propisima |
||
Značajke:
▶ Usmjereni ventili tipa WE 4 su elektromagnetski upravljani razvodni ventili
▶ Mokri solenoidi istosmjerne ili izmjenične struje
▶ Uzorak prijenosa na ISO 4401 i CETOP - RP 121H
Primjena:
Usmjereni ventili tipa WE 4 su elektromagnetski upravljani razvodni ventili. Oni kontroliraju početak, zaustavljanje i smjer tekućine.
Ovi usmjereni ventili se u osnovi sastoje od kućišta (1), jednog ili dva solenoida (2), regulacijskog kalema (3) i jedne ili dvije povratne opruge (4).
Kontrolni kalem (3) se drži povratnom oprugom (4) u središnjem ili početnom položaju (osim zategnutih kalemova). Upravljački kalem (3) pokreće se pomoću mokrih solenoida (2). U stanju pod naponom. Sila solenoida (2) djeluje preko klipa (5) na upravljački kalem (3) i pomiče ga iz položaja mirovanja u željeni krajnji položaj. Stoga je odabran željeni uzorak protoka od P do A i B do Tor P do B i A do T. Kada je solenoid (2) bez napona, upravljački kalem (3) se vraća u neutralni položaj
Ova izvedba je usmjereni ventil s 2 uklopna položaja i položajem uz povratnu oprugu (4). Predviđeno je pokriveno ručno upravljanje tako da se kontrolnim kalemom (3) može upravljati bez njega
napajanje solenoida.
Pogled u presjeku na 4WE 4-10B
Prigušnica patrone
