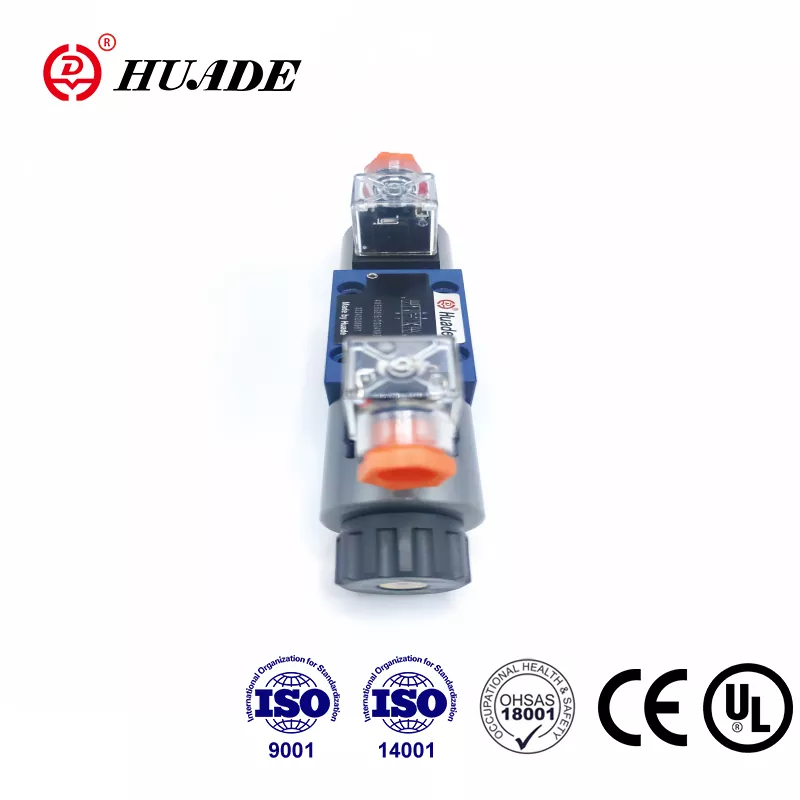

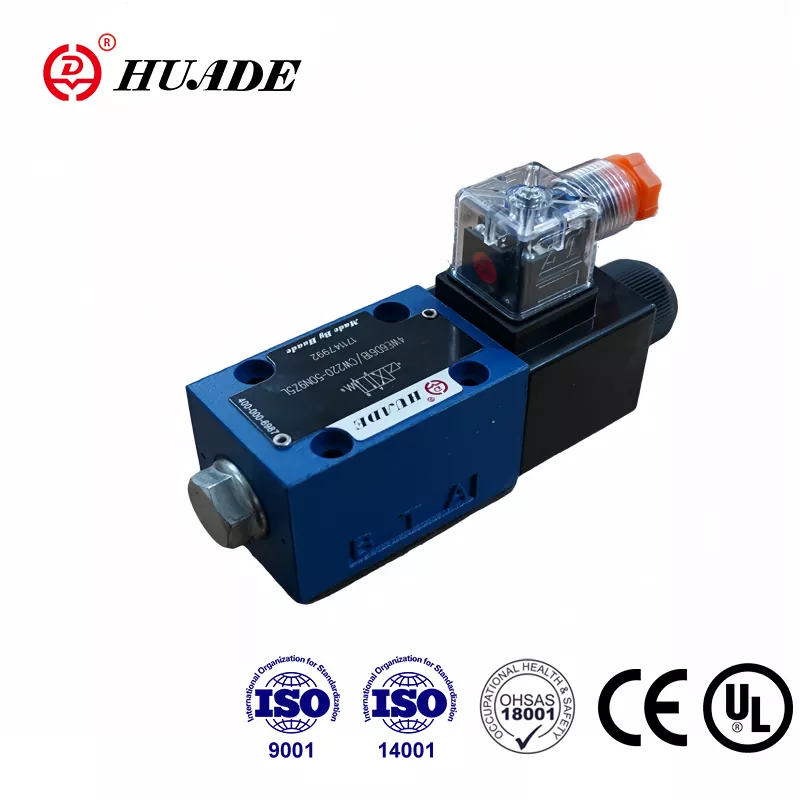

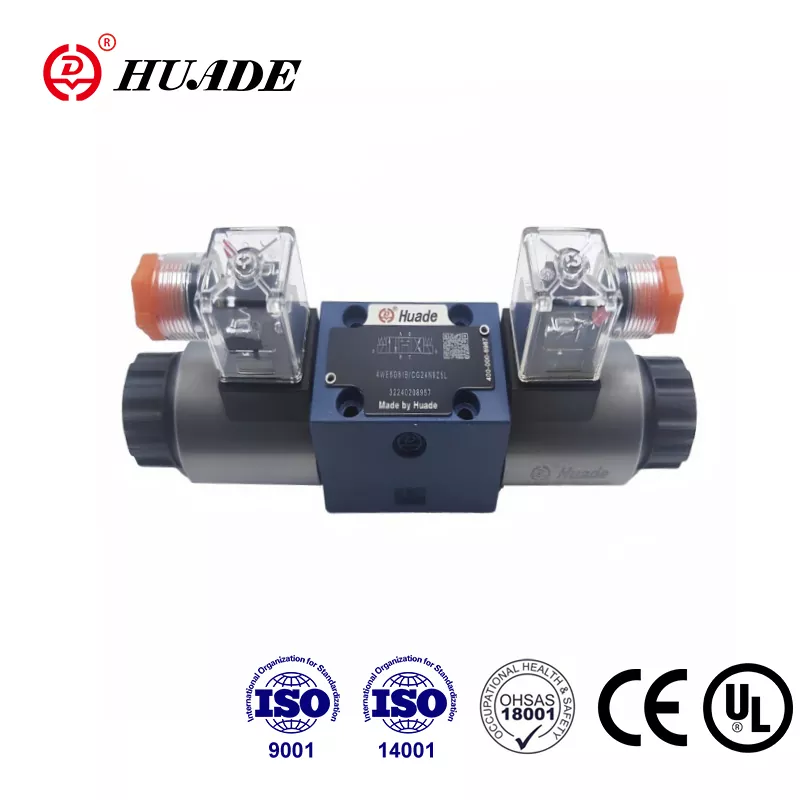

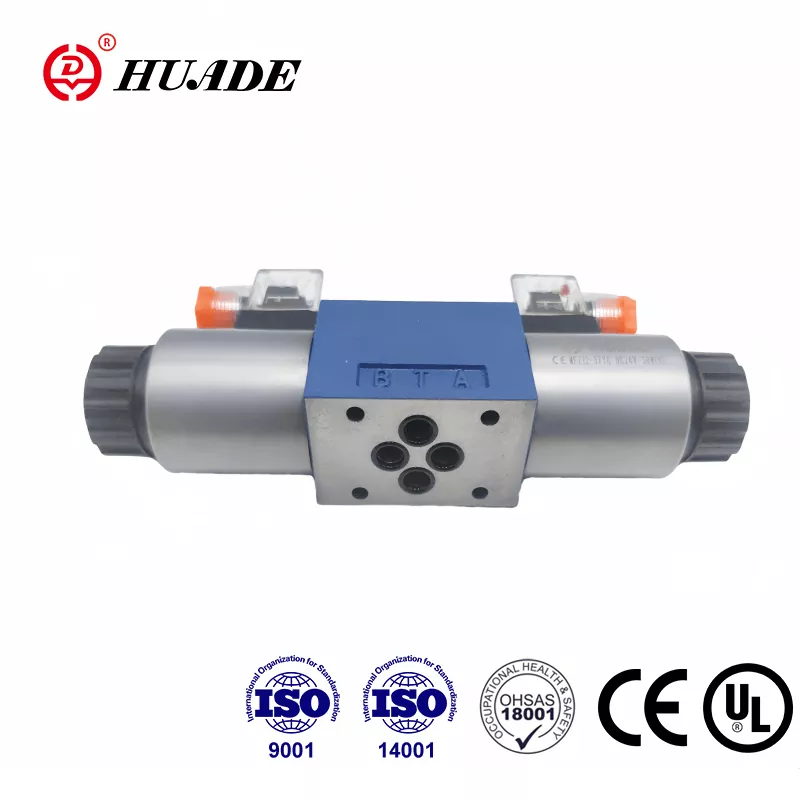

Osnovan kroz strateško partnerstvo između kineske i njemačke vlade 1979. godine, Huade je izvanredan brand u kineskoj hidrauličkoj industriji. Huade® usmjereni ventil tipa 4WE 6 E pristupačna je alternativa istom modelu koji nudi Rexroth. Huade stavlja veliki naglasak na kvalitetu kako bi osigurao da svaki usmjereni ventil ima vrhunsku izvedbu. Serija elektromagnetskih usmjerenih ventila prošla je CE certifikaciju. Ovaj tip usmjernog ventila dobro se prodaje. Ventili će biti pakirani u standardne kartonske kutije s naljepnicama protiv krivotvorenja. Tvornica je prošla tri glavna certifikacije sustava upravljanja kvalitetom, upravljanja okolišem i upravljanja zdravljem i sigurnošću na radu. Huade® hidraulički ventili naširoko se koriste u inženjerskim i građevinskim strojevima, metalurgiji, alatnim strojevima, zaštiti okoliša, brodogradnji, zrakoplovstvu, željezničkom prijevozu, nafti i petrokemiji, vojnoj industriji i drugim područjima.
|
Hidraulički |
|||
|
Maks. radni tlak Priključci A,B,P (㎫) |
do 35,0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
sa simbolima A i B, priključak T mora se koristiti kao odvodni priključak |
|||
|
Maks. protok (L/min) |
80(-);60(～) |
||
|
Tlačna tekućina |
Mineralna ulja ili fosfatni ester |
||
|
Raspon viskoznosti (mm2/s) |
2,8~500 |
||
|
Raspon temperature fluida pod pritiskom （℃） |
-30～+80 |
||
|
Stupanj kontaminacije |
Maksimalni dopušteni stupanj kontaminacije hidrauličke tekućine prema NAS 1638 class9. |
||
|
Električni |
|||
|
Vrsta napona |
DC |
AC 50/60Hz |
|
|
Dostupni naponi (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Potrošnja energije (W) |
30 |
||
|
Snaga držanja (VA) |
- |
50 |
|
|
Snaga uključivanja (VA) |
- |
220 |
|
|
Dužnost |
stalan |
||
|
Vrijeme prebacivanja na IS0 6403 |
UKLJUČENO (ms) |
25 do 45 |
10 do 20 |
|
ISKLJUČENO (ms) |
10 do 25 |
15 do 40 |
|
|
Zaštita prema DIN |
IP 65 |
||
|
Frekvencija prebacivanja (ciklusi/h) |
do 15000 |
do 7200 |
|
|
Kod električnih priključaka zaštitni vodič (PE) |
|||
Značajke:
▶ Verzija visokoučinkovitog usmjerenog kalemnog ventila s izravnim elektromagnetskim pokretanjem
▶ Mokri pin DC ili AC solenoidi sa svitkom koji se može ukloniti
▶ Zavojnica solenoida može se rotirati za 90°
▶ Nije potrebno otvarati tlačnu nepropusnu komoru kada mijenjate zavojnicu
▶ Električni priključci kao pojedinačni ili središnji priključci
▶ Ručno upravljanje, opcija
▶ Uzorak povezivanja prema Din 24 340 obrazac A, ISO 4401 i CETOP - RP 121H
Primjena:
4WE 6 E je elektromagnetski upravljani kalemni ventil. Kontrolira početak, zaustavljanje i smjer tekućine.
U osnovi, usmjereni regulacijski ventili sastoje se od kućišta (1), jednog ili dva solenoida (2), upravljačkog kalema (3) i jedne ili dvije povratne opruge (4). U stanju bez napona upravljački kalem (3) drži se u neutralnom ili početnom položaju pomoću povratnih opruga (4) (osim za impulsne kalemove). Upravljački kalem (3) pokreće se preko solenoida s mokrim klinom (2) . Sila solenoida (2) djeluje preko klipa (5) na kontrolni kalem (3) i gura ga iz neutralnog položaja u željeni krajnji položaj. To daje slobodan protok od P do A i B do T ili P do B i od A do T.
Kada je solenoid (2) bez napona, upravljački kalem (3) se pomoću povratnih opruga (4) vraća u neutralni položaj.
Opcijsko ručno upravljanje (6), omogućuje pomicanje upravljačkog kalema (3) bez uključivanja solenoida.
Dijagram strukture serije WE 6 61B
