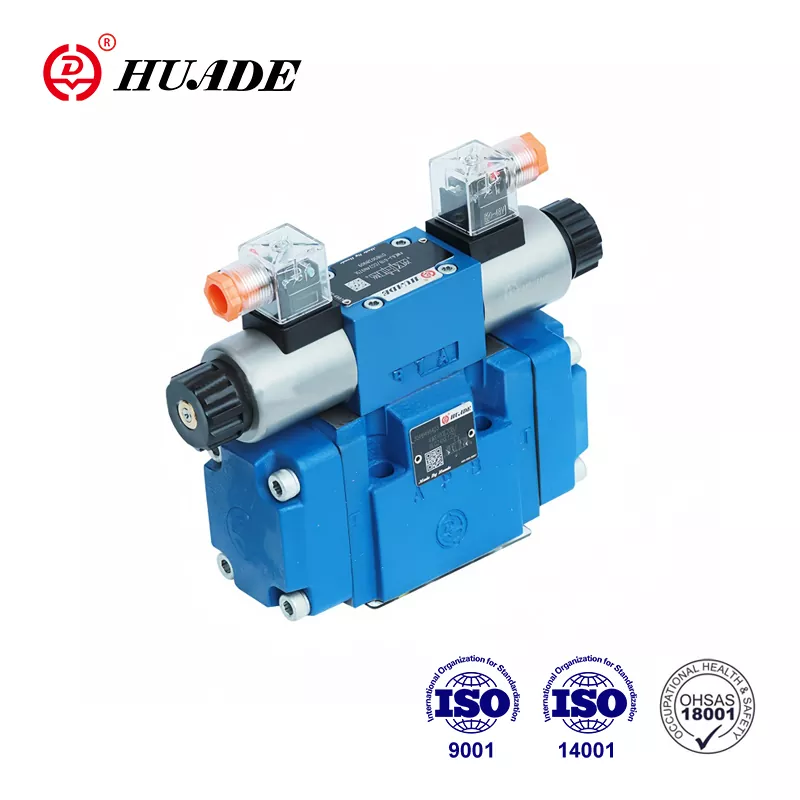

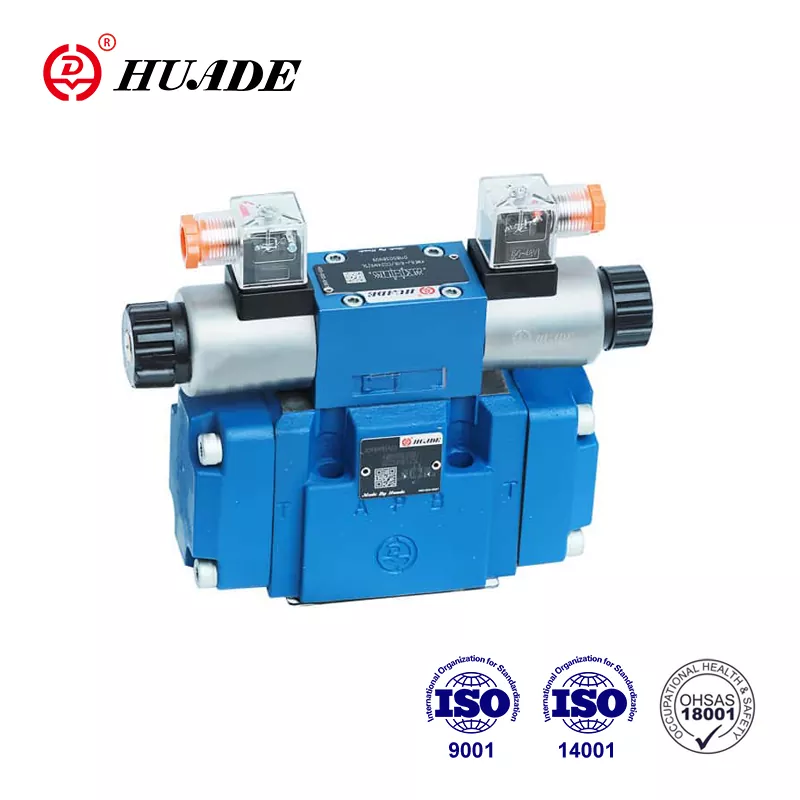

Osnovan kroz strateško partnerstvo između kineske i njemačke vlade 1979. godine, Huade Hydraulic ima dva dugoročna iskustva suradnje s Rexrothom. Huade® 4WEH 16 J elektrohidraulički usmjereni regulacijski ventil je jeftina alternativa Rexroth ventilu iz iste serije. Tvornica je prošla ISO9001, ISO14001 i OH SAS18001. Huade Hydraulic stavlja veliki naglasak na kvalitetu. Kako bi se osigurala visoka kvaliteta hidrauličkih ventila, tvornica ima više od 750 komada napredne proizvodne opreme uvezene iz cijelog svijeta. Huade® hidraulički proizvodi naširoko se koriste u inženjerskim i građevinskim strojevima, alatnim strojevima, zaštiti okoliša, brodogradnji, zrakoplovstvu, željezničkom prijevozu, vojnoj industriji i drugim područjima.
|
Tip 4WEH16 |
|||
|
Radni tlak, max. (MPa) |
H-4WEH16 |
4WEH16 |
|
|
do 35 |
do 28 |
||
|
Priključak T |
Vanjski ispust pilot ulja (MPa) |
do 25 |
do 25 |
|
Unutarnji ispust pilot ulja (MPa) |
solenoid (DC) |
solenoid (AC) |
|
|
do 16 |
do 10 |
||
|
To je nemoguće za centriranje pritiska |
|||
|
PortY |
Vanjski ispust pilot ulja (MPa) |
=16 |
～10 |
|
Pilot tlak min. |
Vanjski ispust pilot ulja (MPa) |
3-pozicijski ventil,1.2 |
|
|
Unutarnja opskrba pilot ulja (MPa) |
Za špule C, F, G, H, P, T, V, Z, S |
||
|
Radni tlak. max. (MPa) |
do 25 |
||
|
Hidraulička tekućina |
Mineralna ulja ili fosfatni ester |
||
|
Raspon temperature tekućine pod pritiskom （℃） |
-30～+80 |
||
|
Raspon viskoznosti (mm2/s) |
10～+800 |
||
Značajke:
▶ Ventili koji se koriste za kontrolu početka zaustavljanja i smjera protoka tekućine
▶ Elektrohidraulički rad (WEH), hidraulički rad (WH)
▶ Za montažu na podlošku
▶ Opruga ili tlačno centriranje, opruga ili hidraulički pomak
▶ Mokri DC ili AC solenoidi, opcija
▶ Ručno upravljanje, opcija
▶ Električni priključak kao pojedinačni ili centralni priključak
▶ Podešavanje vremena prebacivanja, opcija
▶ Ventil predopterećenja u P-kanalu glavnog ventila, opcija
▶ Pomoćna oprema prema podatkovnom listu
Podešavanje hoda na glavnoj špuli, opcija
Podešavanje hoda i/ili indikator krajnjeg položaja, opcija
Mehanički ili induktivni granični prekidač (tip blizine) na glavnom kalemu, opcija
▶ Uzorak povezivanja prema Din 24 340 obrazac A, ISO 4401 i CETOP - RP 121H
Primjena:
Smjerni regulacijski ventili 4WEH 16 J koriste se za kontrolu start stop i smjer protoka tekućine.
Smjerni ventili tipa 4WEH..
Ventili tipa WEH su usmjereni ventili s elektrohidrauličkim pogonom
Smjerni ventili se u osnovi sastoje od glavnog ventila s kućištem (1), glavnog regulacijskog kalemnika (2), jedne ili dvije povratne opruge i upravljačkog ventila (4) s jednim ili dva solenoida.
Glavni upravljački kalem (2) u glavnom ventilu drže opruge u neutralnom položaju ili u početnom položaju.
presjek 4WEH
