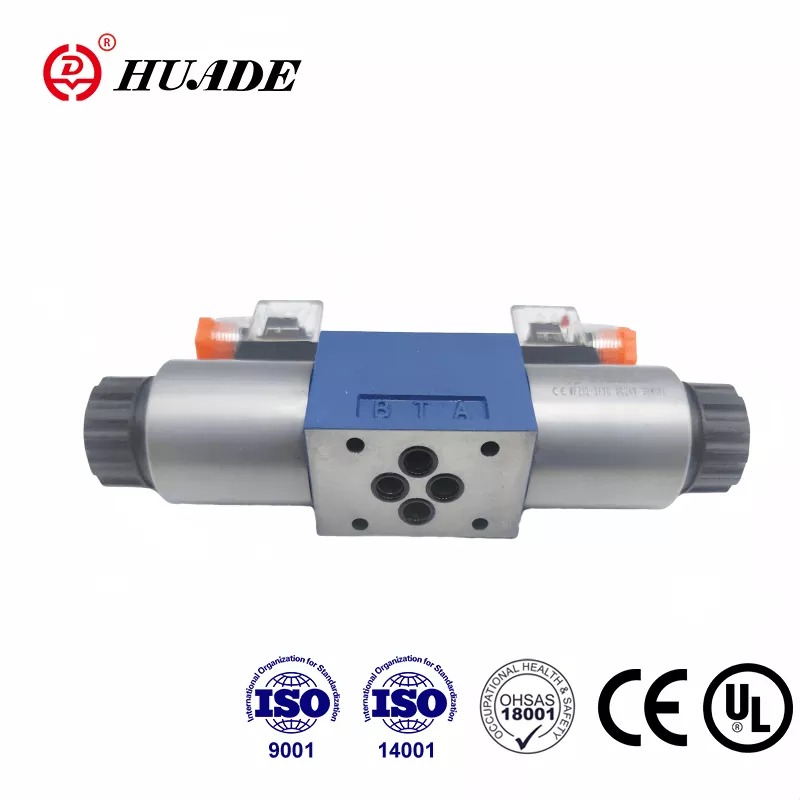

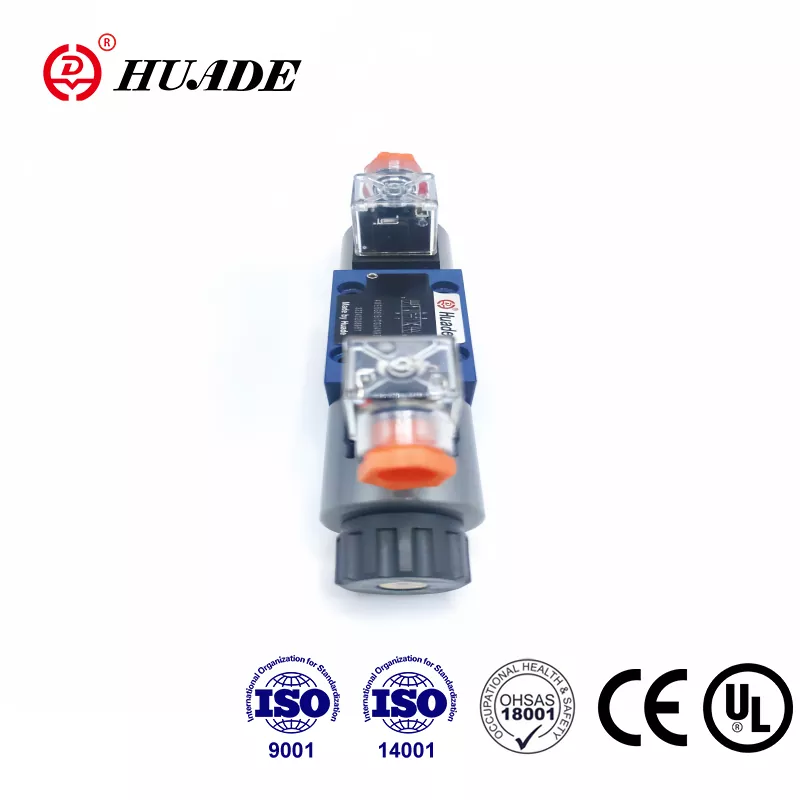

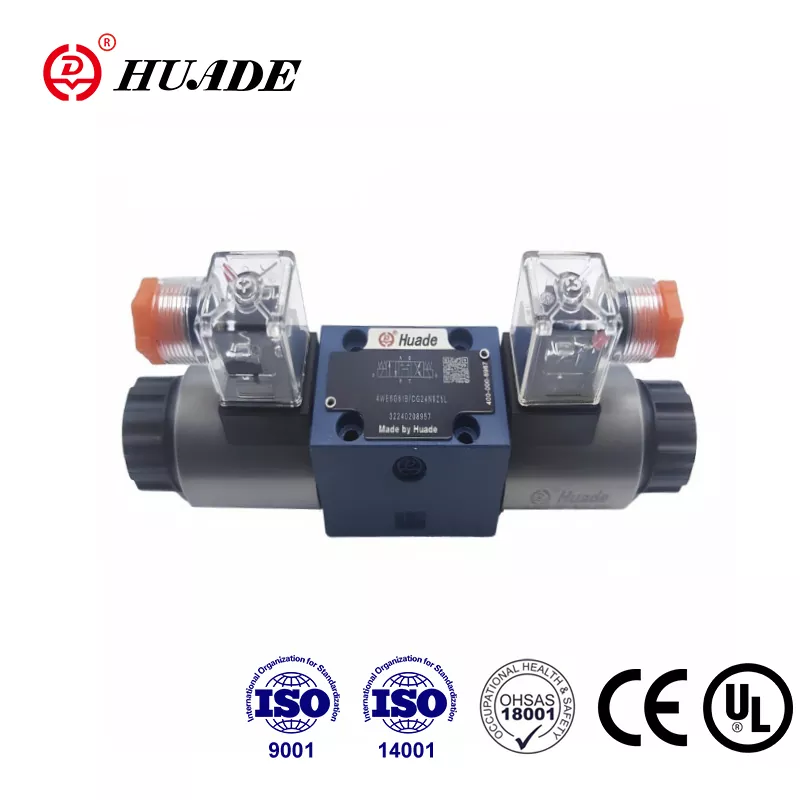

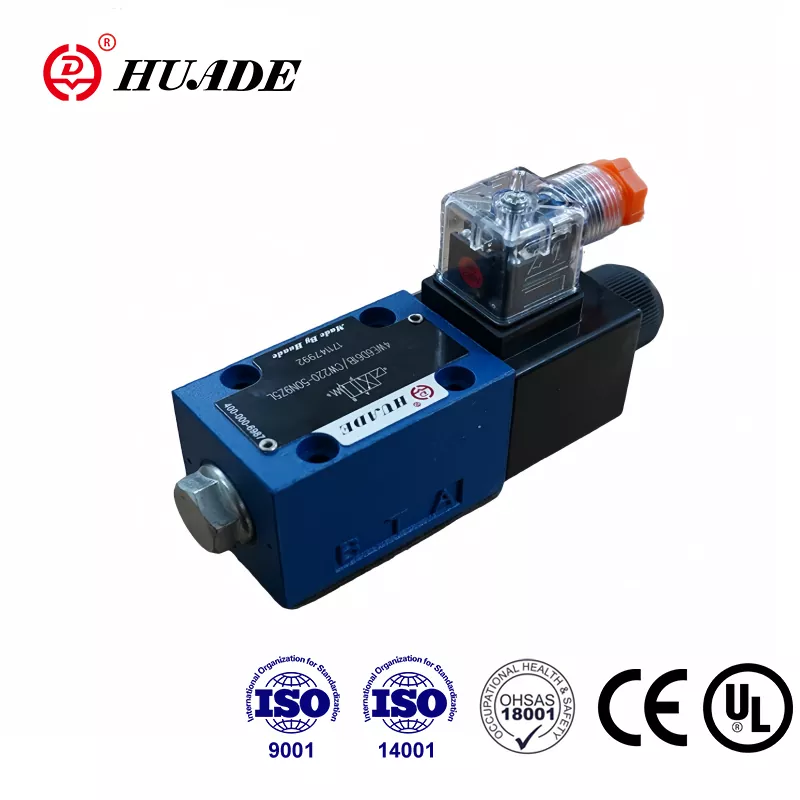

Zbog dvije dugogodišnje suradnje s Rexrothom od 1979., Huade® 4WE serija 6 usmjerenih ventila je pristupačna alternativa Rexrothovom istom modelu. To je jedan od najpopularnijih i naširoko korištenih usmjernih ventila. Huade ima 750 napredne opreme uvezene iz cijelog svijeta i strogi sustav testiranja kako bi osigurao vrhunsku izvedbu svojih hidrauličkih ventila. Sustav upravljanja istraživanjem i razvojem te proizvodnjom zadovoljava standarde ISO9001, ISO14001 i ISO45001. Svi elektromagnetski usmjereni ventili imaju CE certifikat. Huade® hidraulički ventili naširoko se koriste u inženjerskim i građevinskim strojevima, metalurgiji, alatnim strojevima, zaštiti okoliša, brodogradnji, zrakoplovstvu, željezničkom prijevozu, nafti i petrokemiji, vojnoj industriji i drugim područjima u Kini.
|
Hidraulički |
|||
|
Maks. radni tlak Priključci A,B,P (Mpa) |
do 35,0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
sa simbolima A i B, priključak T mora se koristiti kao odvodni priključak |
|||
|
Maks. protok (L/min) |
80(-);60(～) |
||
|
Tlačna tekućina |
Mineralna ulja ili fosfatni ester |
||
|
Raspon viskoznosti (mm2/s) |
2,8~500 |
||
|
Raspon temperature fluida pod pritiskom （℃） |
-30～+80 |
||
|
Stupanj kontaminacije |
Maksimalni dopušteni stupanj kontaminacije hidrauličke tekućine prema NAS 1638 class9. |
||
|
Električni |
|||
|
Vrsta napona |
DC |
AC 50/60Hz |
|
|
Dostupni naponi (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Potrošnja energije (W) |
30 |
||
|
Snaga držanja (VA) |
- |
50 |
|
|
Snaga uključivanja (VA) |
- |
220 |
|
|
Dužnost |
stalan |
||
|
Vrijeme prebacivanja na IS0 6403 |
UKLJUČENO (ms) |
25 do 45 |
10 do 20 |
|
ISKLJUČENO (ms) |
10 do 25 |
15 do 40 |
|
|
Zaštita prema DIN |
IP 65 |
||
|
Frekvencija prebacivanja (ciklusi/h) |
do 15000 |
do 7200 |
|
|
Kod električnih priključaka zaštitni vodič (PE) |
|||
Značajke:
▶ Verzija visokoučinkovitog usmjerenog kalemnog ventila s izravnim elektromagnetskim pokretanjem
▶ Mokri pin DC ili AC solenoidi sa svitkom koji se može ukloniti
▶ Zavojnica solenoida može se rotirati za 90°
▶ Nije potrebno otvarati tlačnu nepropusnu komoru kada mijenjate zavojnicu
▶ Električni priključci kao pojedinačni ili središnji priključci
▶ Ručno upravljanje, opcija
▶ Uzorak povezivanja prema Din 24 340 obrazac A, ISO 4401 i CETOP - RP 121H
Primjena:
Usmjereni ventili tipa 4WE 6 D su elektromagnetski upravljani razvodni ventili. Oni kontroliraju početak, zaustavljanje i smjer tekućine.
U osnovi, usmjereni regulacijski ventili sastoje se od kućišta (1), jednog ili dva solenoida (2), upravljačkog kalema (3) i jedne ili dvije povratne opruge (4). U stanju bez napona upravljački kalem (3) drži se u neutralnom ili početnom položaju pomoću povratnih opruga (4) (osim za impulsne kalemove). Upravljački kalem (3) pokreće se preko solenoida s mokrim klinom (2) . Sila solenoida (2) djeluje preko klipa (5) na kontrolni kalem (3) i gura ga iz neutralnog položaja u željeni krajnji položaj. To daje slobodan protok od P do A i B do T ili P do B i od A do T.
Kada je solenoid (2) bez napona, upravljački kalem (3) se pomoću povratnih opruga (4) vraća u neutralni položaj.
Dodatno ručno upravljanje (6), omogućuje pomicanje upravljačkog kalema (3) bez uključivanja solenoida.
Dijagram strukture WE 6 61B
