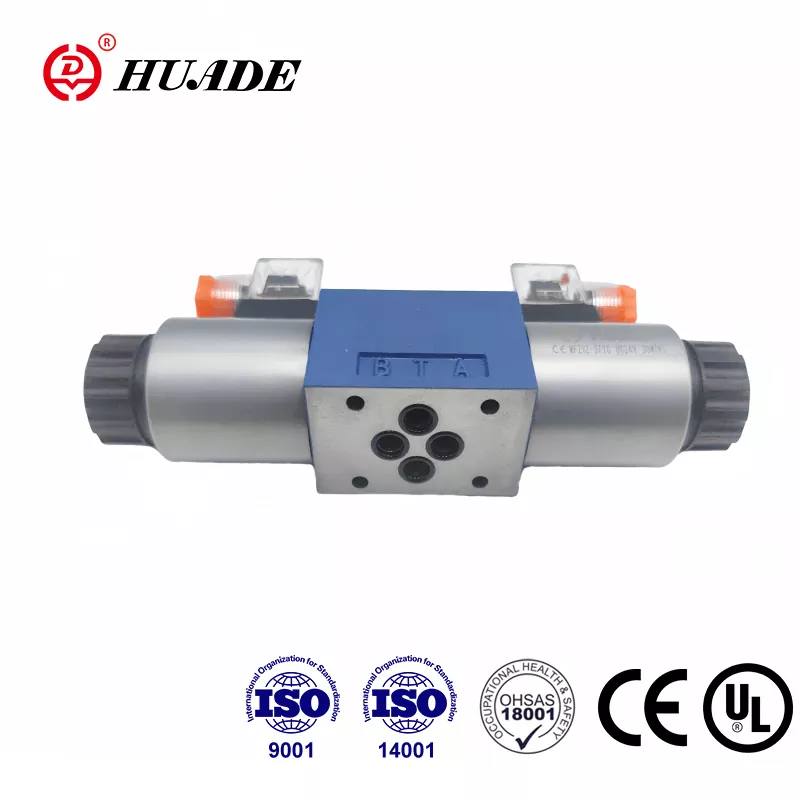

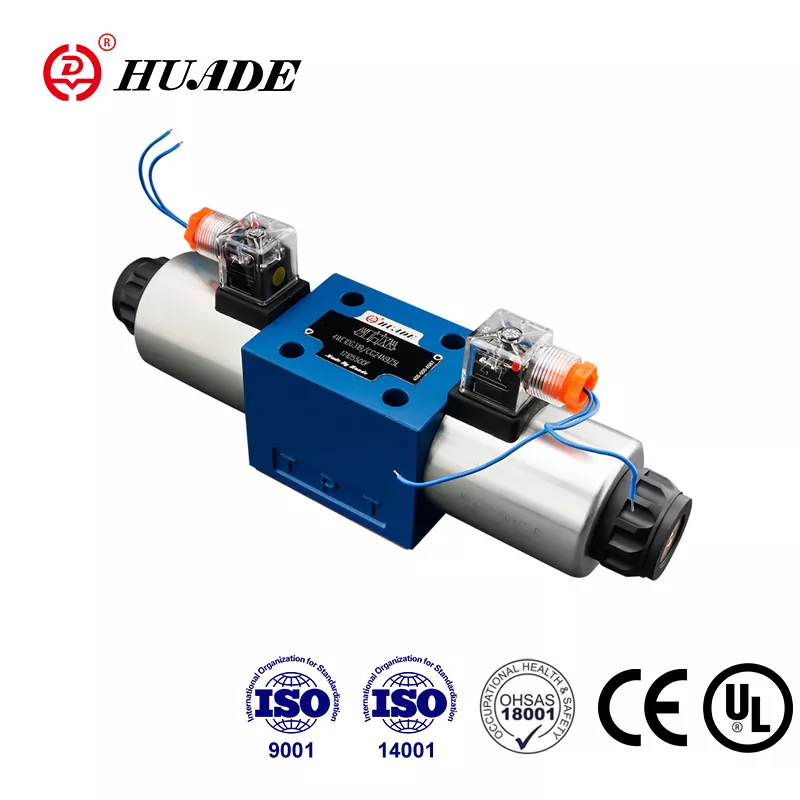

Suradnjom s tvrtkom Rexroth dva puta od 1979. Huade Hydraulic postao je vodeći proizvođač u kineskoj hidrauličkoj industriji. Huade® usmjereni ventil tipa 4WE 10 D je zamjena za Rexroth proizvode. Serija elektromagnetskih usmjerenih ventila prošla je CE i UL certifikate. Ovi ventili su konkurentni dobro poznatim proizvodima dobre kvalitete i niže cijene. Tvornica je prošla ISO9001, ISO14001 i OH SAS18001. Huade® je izvanredan brand u kineskoj hidrauličkoj industriji. Huade® hidraulički usmjereni ventili uključeni su u mnoge nacionalne tehničke i obrambene projekte transformacije opreme za promicanje modernizacije obrambene opreme.
|
Operating pressure max. |
Priključci A.B.P (MPa) |
do 31.5 |
|
Priključci T (MPa) |
16 |
|
|
Maks. protok (L/min) |
120 |
|
|
Poprečni presjek (uklopni položaj 0): |
Sa simbolom Q cca.6 % nazivne površine |
|
|
Tlačna tekućina |
Mineralna ulja (za NBR brtvu) ili fosfatni ester (za FPM brtvu) |
|
|
Raspon temperature tekućine pod pritiskom （℃） |
-30～+80 |
|
|
Raspon viskoznosti (mm2/s) |
2,8~500 |
|
|
Težina (kg) |
Ventil s 1 elektromagnetom |
5.1 (DC), 4.3 (AC) |
|
Ventil sa 2 solenoida |
6.7(DC),5.1(AC) |
|
Značajke:
▶ Smjerni ventil s izravnim elektromagnetskim upravljanjem kao standardna verzija
▶ Mokri pin DC ili AC solenoidi sa uklonjivim zavojnicama
▶ Savršen obris
▶ Zavojnice se mogu zamijeniti bez otvaranja tlačno nepropusne komore
▶ Izbor centralnih ili pojedinačnih električnih priključaka
▶ Dodatno ručno upravljanje
▶ Dug vijek trajanja
▶ Uzorak povezivanja prema Din 24 340 obrazac A, ISO 4401 i CETOP - RP 121H
Usmjereni ventili 4WE 10 u osnovi se sastoje od kućišta (1), jednog ili dva solenoida (2), regulacijskog kalema (3) i jedne ili dvije povratne opruge (4). U stanju mirovanja upravljački kalem (3) se pomoću povratnih opruga (4) (osim kod impulsnih kalemova) drži u središnjem ili početnom položaju. Upravljačkim kalemom (3) upravljaju mokri solenoidi (2). Sila solenoida (2) djeluje na upravljački kalem (3) i pomiče ga iz položaja mirovanja u željeni krajnji položaj. Ovo dopušta slobodan protok od P do A i B do T ili P do B i A do T.
Pri isključenju solenoida (2) upravljački kalem (3) povratnom oprugom (4) vraća se u početni položaj.
Opcijsko ručno upravljanje (5) dopušta da se upravljački kalem (3) pomiče bez napajanja solenoida.
Dijagram strukture serije WE 10 30B
1. Tekućina mora biti filtrirana. Minimalna finoća filtera je 20 ㎛.
2. Spremnik mora biti zatvoren, a filtar za zrak mora biti instaliran na ulazu za zrak.
3. Proizvodi bez podloške pri napuštanju tvornice.
4. Vijci za pričvršćivanje ventila moraju se odabrati i koristiti prema knjizi uzoraka.
5. Hrapavost površine povezane s ventilom mora biti 0,8.
6. Površinska obrada spojnog dijela je 0,01/100 mm.
