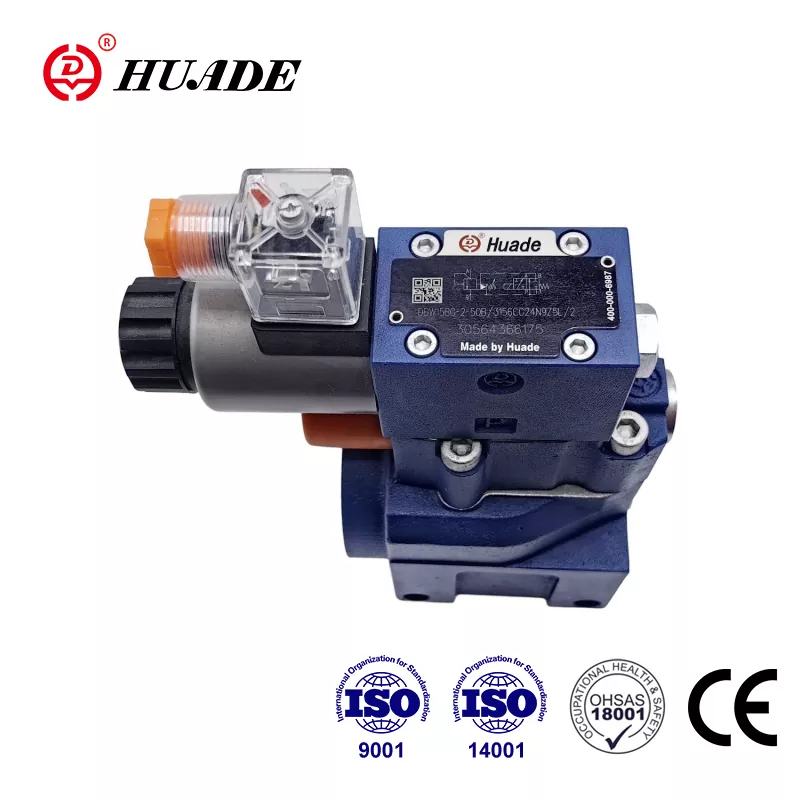

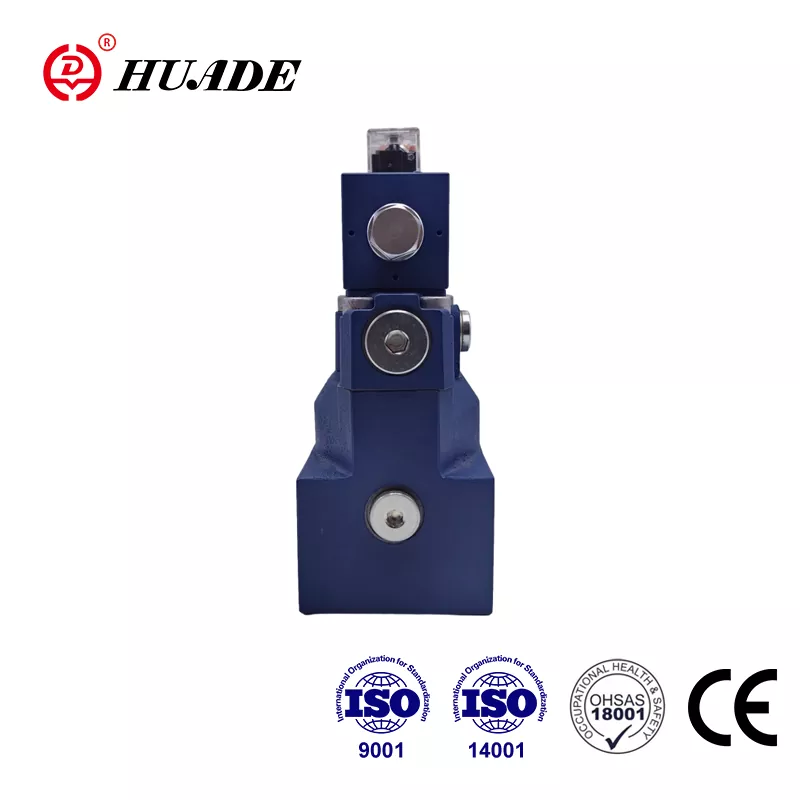

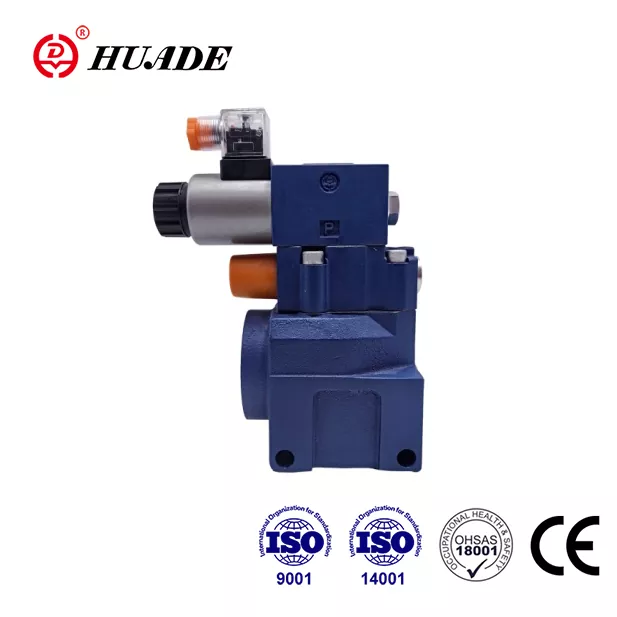

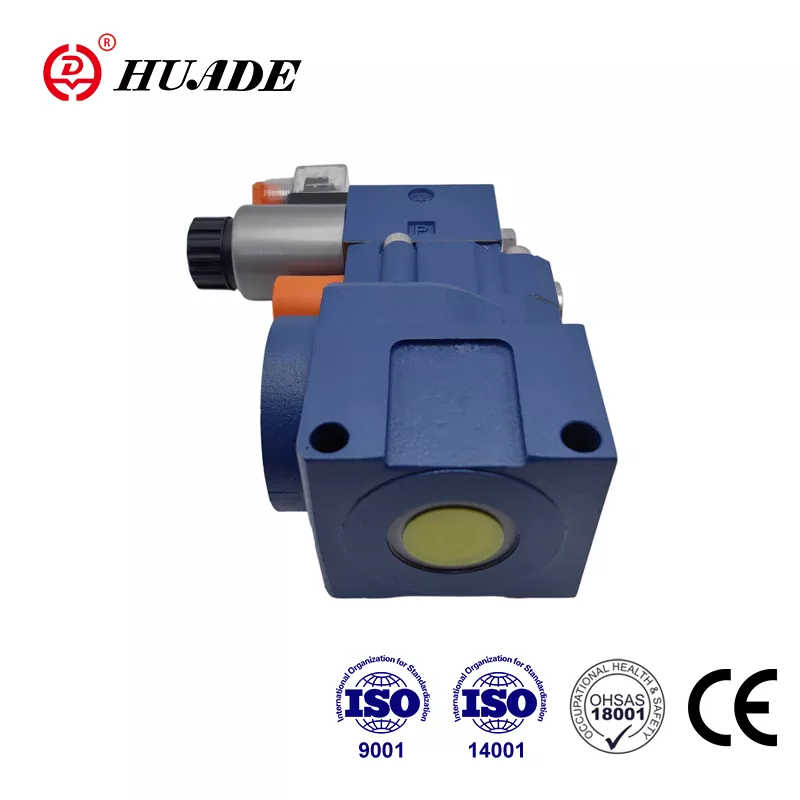

Ventil za smanjenje tlaka DBW 20

Huade Hydraulic često nudi hidrauličke ventile slične kvalitete kao prve marke, ali po pristupačnijim cijenama. Ventil za smanjenje tlaka DBW 20 može parirati Rexrothu u pogledu performansi i parametara. Razlog je taj što je Huade Hydraulic uveo vrhunsku tehnologiju iz Rexrotha zbog dvije dugogodišnje suradnje s Rexrothom. Kao proizvođač sa značajnom snagom u području hidrauličkog prijenosa i upravljanja, Huade Hydraulic obraća više pozornosti na praktičnost svojih tlačnih ventila i favoriziran je na tržištu. Sve podružnice poduzeća prošle su ISO9001, ISO14001 i OH SAS18001. Huade® je poznata kineska nacionalna robna marka zbog pouzdane kvalitete i stabilnih performansi svojih proizvoda.

Parametar proizvoda ventila za smanjenje tlaka DBW 20

Značajka proizvoda i primjena ventila za smanjenje tlaka DBW 20

Značajke:

▶ Montaža na podlošku

▶ Uzorak spajanja prema DIN 24 340, obrazac E,ISO 6264 i CETOP - RP 121H

▶ Priključak cijevi

▶ Umetnite priključak

▶ Tri elementa za podešavanje:

. Okretni gumb

. Hex. vijak sa zaštitnom kapom

. Okretni gumb sa skalom koji se može zaključati

▶ Solenoidno upravljano pražnjenje preko ugrađenog usmjerenog ventila

Primjena:

Glavna funkcija ventila za rasterećenje tlaka DBW 20 je ograničavanje i solenoidno aktiviranje rasterećenja upravljačkog tlaka.

Odjeljak i simboli sigurnosnog ventila DBW 20

General

Ventili za rasterećenje tlaka DBW s upravljačkim upravljanjem sastoje se uglavnom od glavnog ventila (1) s glavnim sklopom kalema (3) i upravljanog ventila (2) s elementom za podešavanje tlaka.

Ventil za smanjenje tlaka tip DB

Tlak prisutan u priključku A djeluje na glavni kalem (3). Istovremeno se vrši pritisak preko upravljačkih vodova (6) i (7), koji su opremljeni otvorima (4) i (5), na opružnoj strani glavnog kalema (3) i na kuglici (8 ) u pilot regulacijskom ventilu (2). Ako tlak u priključku A premaši ventil postavljen na oprugu (9), kuglica (8) se otvara prema opruzi (9).

Signal za to dolazi iznutra preko upravljačkih vodova (10) i (6) iz priključka A. Tlačna tekućina na strani opterećene oprugom glavnog kalema (3) sada teče kroz upravljački vod (7), otvor otvora (11) ) i kuglicu (8) u opružnu komoru (12). Zbog otvora (4) i (5) dolazi do pada tlaka na glavnom kalemu (3), spoj od priključka A do priključka B je otvoren. Sada tekućina pod tlakom teče od priključka A do priključka B dok održava postavljeni radni tlak.

Ventil za ograničenje tlaka može se rasteretiti ili prebaciti na drugi tlak (drugi stupanj tlaka) preko priključka "X" (15).

Ventil za smanjenje tlaka tip DBW

Funkcija ovog ventila je u osnovi ista kao ventil tipa DB

Međutim, rasterećenje na glavnom kolutu (3) postiže se aktiviranjem ugrađenog usmjernog ventila (16).

struktura DBW...50B

Simbol DBW...50B

Obavijest

1. Tekućina mora biti filtrirana. Minimalna finoća filtera je 20 ㎛.

2. Spremnik mora biti zatvoren, a filtar za zrak mora biti instaliran na ulazu za zrak.

3.Proizvodi bez podloške kada napuštaju tvornicu, ako su potrebni, naručite posebno.

4. Vijci za pričvršćivanje ventila moraju biti visoke razine intenziteta (klasa 10.9). Odaberite i koristite ih prema parametrima navedenim u knjizi uzoraka.

5. Potrebna hrapavost površine povezane s ventilom, hrapavost površine je 0,8.

6. Površinska obrada spojnog dijela potrebna je na 0,01/100 mm.
