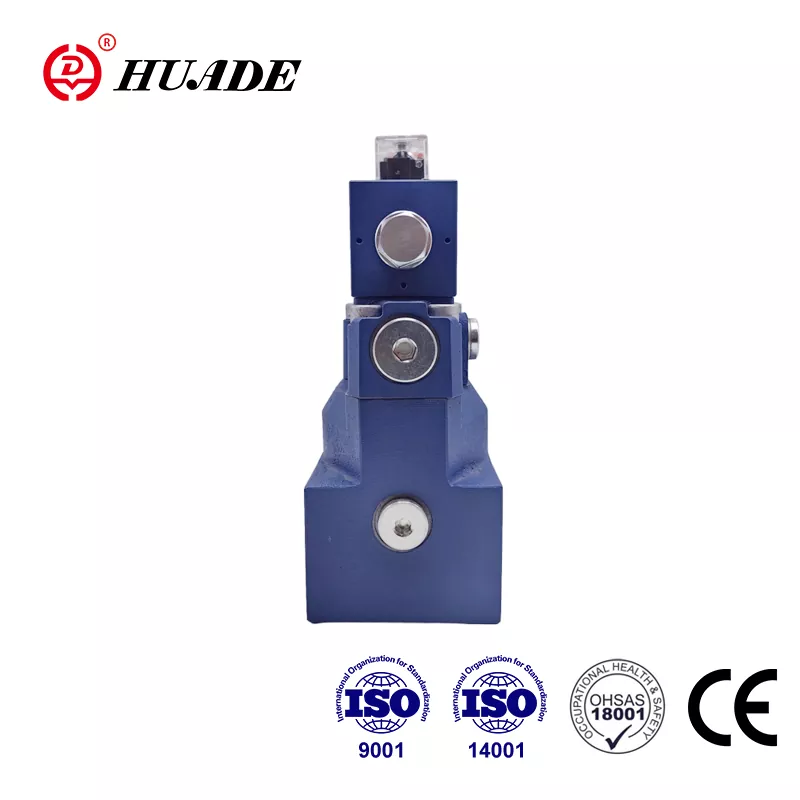

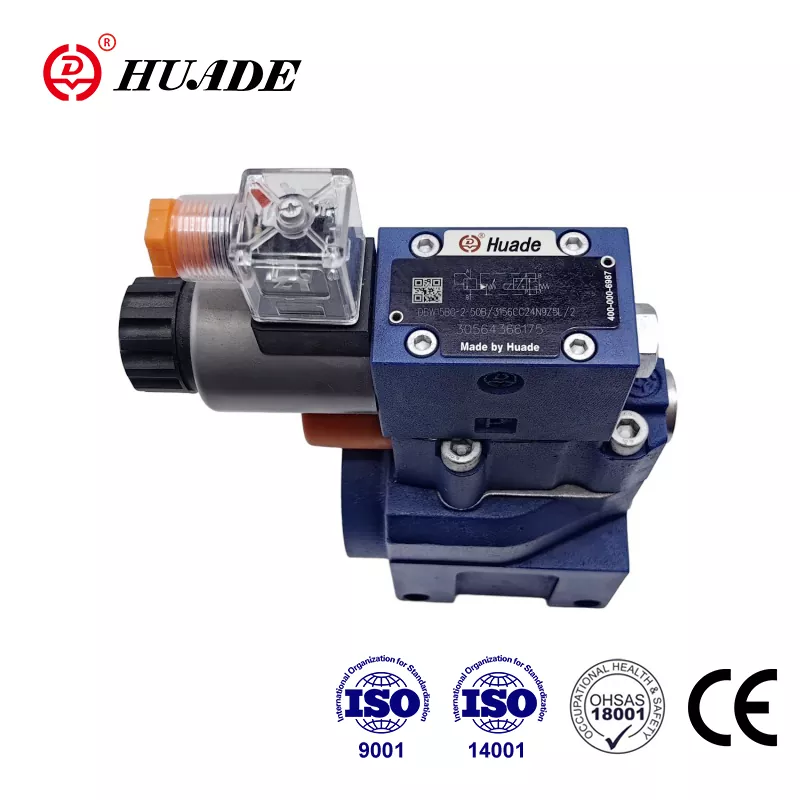

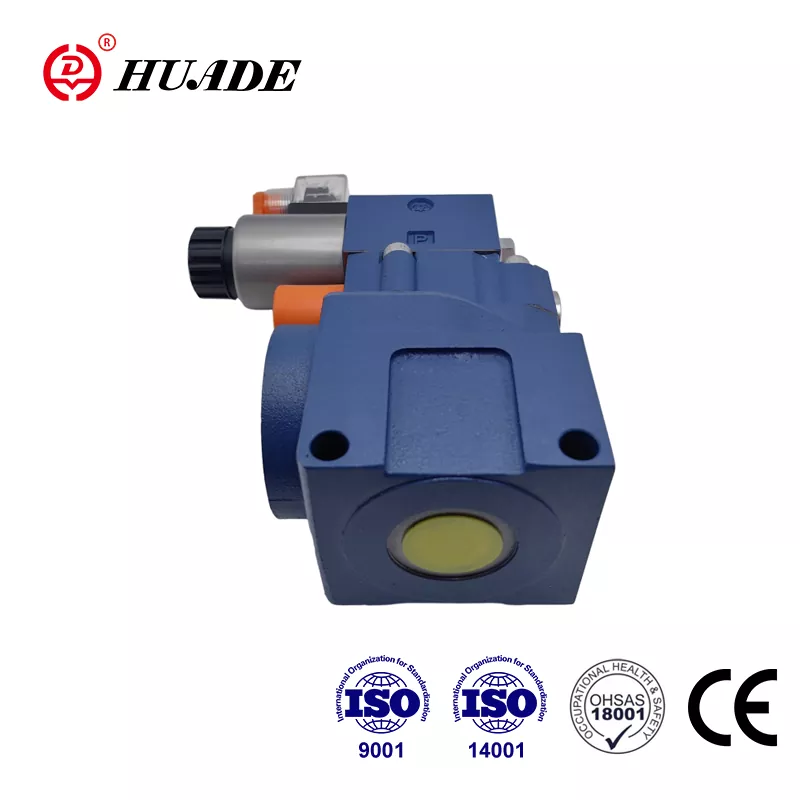

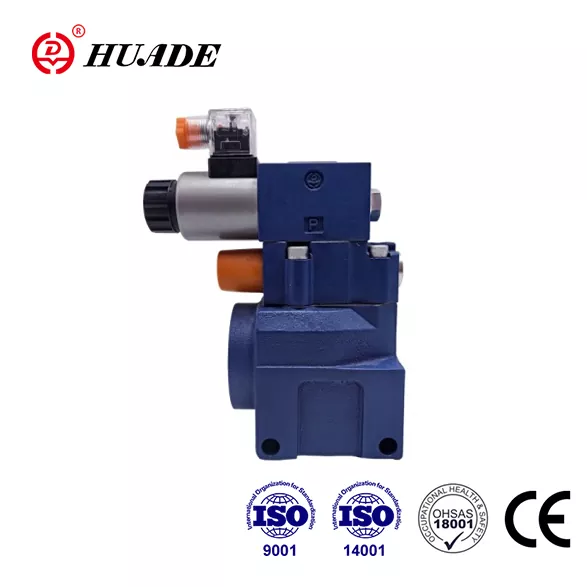

Ventil za oslobađanje tlaka DBW 10

HUADE® ventil za ublažavanje tlaka DBW 10 je izdržljiviji u usporedbi s ostalim sličnim proizvodima. Razlog je taj što je Huade Hydraulic imao dvije dugoročne suradnje s Rexrothom. Tip DBW 10 može zamijeniti iste serije ventile koje nudi Rexroth. Kako bi osigurao hidrauličke proizvode, tvornica je uvedena 750 napredne proizvodne opreme iz cijelog svijeta. Tvornica posvećuje više pozornosti praktičnosti proizvoda i posvećena je pružanju kupcima pristupačne hidrauličke ventile. Sve grane tvornice prošle su ISO9001, ISO14001 i OH SAS18001. Huade® Brand ima visoku reputaciju u Kini. Zbog pouzdane kvalitete i stabilnih performansi, HUADE® tlačni ventili naširoko se koriste u inženjerskom i građevinskom strojevima i vojnoj industriji i drugim poljima.

Parametar proizvoda ventila za ublažavanje tlaka DBW 10

Značajka proizvoda i primjena ventila za ublažavanje tlaka DBW 10

Značajke:

▶ Učvršćivanje podloge

▶ Uzorak prijenosa na DIN 24 340, OBRAZIV E, ISO 6264 i CETOP - RP 121H

▶ Priključak cijevi

▶ Umetnite vezu

▶ Tri elementa za prilagodbu:

. Rotacijska gumba

. Hex. Vijak glave sa zaštitnim poklopcem

. Rotacijska gumba koja se može zaključati s skalom

▶ Solenoid koji se radi istovar putem ugrađenog ventila za kalem

Prijava:

Ventili za ublažavanje tlaka DBW 10 koriste se za ograničenje i solenoid koji se aktivira istovar kontrolnog tlaka.

Funkcija, presjek i simboli ventila za ublažavanje tlaka DBW 10

General

DBW tlačni ventili su ventili za ublažavanje tlaka u pilot.

Ventili za ublažavanje tlaka (DB) sastoje se uglavnom od glavnog ventila (1) s glavnim sklopom kalema (3) i ventilom koji upravlja pilotom (2) s elementom podešavanja tlaka.

Ventil za ublažavanje tlaka DB

Pritisak prisutan u luci A djeluje na glavnu kalem (3). Istodobno se tlak primjenjuje pomoću upravljačkih linija (6) i (7), koje su opremljene otvorima (4) i (5), na opružnoj strani glavne kalem (3) i na kuglu (8) u upravljačkom ventilu pilota (2). Ako tlak u priključku A premaši ventil postavljen na oprugu (9), kuglica (8) otvara se protiv opruge (9).

Signal za to dolazi interno kroz upravljačke linije (10) i (6) iz priključka A. Tlačna tekućina na opružnoj strani glavne kalem (3) sada teče preko upravljačke linije (7), otvora za otvor (11) i kuglice (8) u oprugu (12). U tipu DB ... 50b/... teče interno putem upravljačke linije (13) do spremnika, ili u tipu DB..50/.. y..Sektarnje putem upravljačke linije (14). Zbog otvora (4) i (5) pad tlaka dolazi na glavnoj kalemi (3), veza s priključka A u priključak B je otvorena. Sada tlačna tekućina teče iz priključka A do priključka B istovremeno održavajući postavljeni radni tlak.

Ventil za ublažavanje tlaka može se istovariti ili prebaciti na drugačiji tlak (drugi tlak) putem priključka "x" (15).

Ventil za ublažavanje tlaka DBW

Funkcija ovog ventila u osnovi je ista kao i ventil tipa DB

Istovar na glavnoj kalem (3), međutim, postiže se aktiviranjem ugrađenog ventila za usmjeravanje (16).

Struktura DBW -a ... 50b

Simbol dbw ... 50b

Obavijest

1. Fluid se mora filtrirati. Minimalna finoća filtra je 20 ㎛.

2. Spremnik mora biti zapečaćeno i na ulaz zraka mora biti ugrađen filter zraka.

3. Proizvodi bez podloge prilikom napuštanja tvornice, ako ih treba, molimo da posebno naručite.

4. VIKI za pričvršćivanje opterećenja moraju biti visoka razina intenziteta (klasa 10.9). Odaberite i koristite, prema parametrom navedenom u knjizi uzoraka.

5. hrapavost površine povezane s ventilom potrebna je hrapavost površine 0,8.

6. Površinska završna obrada parenja potrebna je na 0,01/100 mm.
